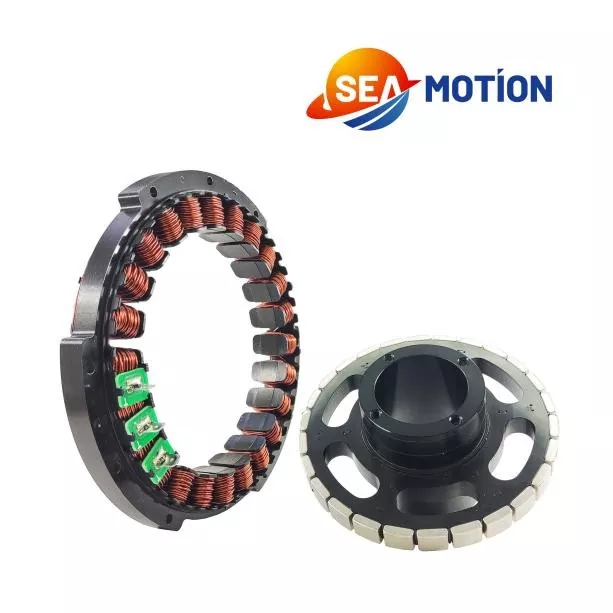

A Bezramowy moment obrotowy Motorto silnik synchroniczny z magnesami trwałymi dostarczany bez obudowy, łożysk i urządzenia sprzężenia zwrotnego. Wirnik i stojan są dostarczane jako oddzielne, precyzyjnie zaprojektowane komponenty, które montuje się bezpośrednio na konstrukcji nośnej i ramie maszyny. Integracja ta eliminuje tradycyjne mechaniczne elementy przekładni, takie jak skrzynie biegów, sprzęgła i paski, tworząc system ruchu o zerowym luzie i dużej sztywności. W robotyce, obrabiarkach, produkcji półprzewodników i sprzęcie medycznym bezramowe silniki momentowe szybko zastępują serwomotory w obudowach, ponieważ zapewniają lepszą gęstość momentu obrotowego, płynniejszą kontrolę prędkości i znacznie mniejszą obwiednię instalacyjną. Inżynierowie wybierają konfigurację bezramową, gdy muszą osadzić moc obrotową bezpośrednio w przegubie, stole obrotowym lub wrzecionie, uzyskując w ten sposób najbardziej zwartą i responsywną architekturę elektromechaniczną.
Jakie urządzenia sprzężenia zwrotnego są kompatybilne z bezramowymi silnikami momentowymi SEA MOTION?
Ponieważ silnik jest sprzedawany bez wbudowanego modułu sprzężenia zwrotnego, integrator może wybrać czujnik, który najlepiej odpowiada wymaganiom dotyczącym dokładności aplikacji. SEA MOTION sprawdza zgodność z szeroką gamą enkoderów, w tym optycznymi enkoderami pierścieniowymi Heidenhain, enkoderami magnetycznymi Renishaw i indukcyjnymi enkoderami absolutnymi, takimi jak protokoły Hyperface i BiSS-C. Dla dużych producentów OEM firma SEA MOTION może wspólnie opracować zintegrowane rozwiązanie sprzężenia zwrotnego, w którym pierścień enkodera jest połączony z zespołem wirnika, a głowica odczytująca jest zamontowana na obudowie stojana. Zazwyczaj zalecana jest rozdzielczość od 19 do 26 bitów na obrót, aby w pełni wykorzystać zalety niskiego zazębienia i płynności silnika.
Jakie strategie zarządzania ciepłem są wymagane?
Zarządzanie temperaturą ma kluczowe znaczenie dla osiągnięcia znamionowego ciągłego momentu obrotowego. Najbardziej powszechnym rozwiązaniem jest chłodzenie wodą lub cieczą wodno-glikolową poprzez płaszcz wbudowany w obudowę stojana. SEA MOTION określa minimalne natężenie przepływu i maksymalną temperaturę na wlocie dla każdego rozmiaru silnika. W przypadku zastosowań o pracy przerywanej lub przy niższym momencie obrotowym wystarczająca może być konwekcja naturalna z aluminiową obudową z żebrami i małym wentylatorem. Stojan ma wbudowane czujniki temperatury, które należy podłączyć do wejścia zabezpieczenia termicznego przemiennika. Napęd może następnie obniżyć prąd, jeśli temperatura uzwojenia przekroczy bezpieczny limit. W pomieszczeniach czystych lub środowiskach próżniowych aktywne chłodzenie musi być zaprojektowane tak, aby nie wytwarzać cząstek unoszących się w powietrzu, często przy użyciu obiegów cieczy w zamkniętej pętli.
W jaki sposób SEA MOTION wspiera niestandardowe projekty i integrację OEM?
SEA MOTION posiada dedykowany zespół inżynierów aplikacji, który współpracuje bezpośrednio z klientami OEM od koncepcji po produkcję seryjną. Niestandardowe modyfikacje obejmują zmiany długości osiowej w celu dopasowania do określonej obwiedni, zmiany wewnętrznej średnicy w celu przeprowadzenia kabla, specjalistyczne konstrukcje uzwojeń dla niestandardowych napięć oraz integrację czujników Halla w celu komutacji o niskiej rozdzielczości. Części prototypowe można dostarczyć w ciągu zaledwie sześciu tygodni, a SEA MOTION zapewnia wsparcie na miejscu podczas wstępnego montażu i dostrajania maszyny. Firma posiada zakłady produkcyjne posiadające certyfikaty ISO 9001 i ISO 14001 oraz przeprowadza 100% testów elektrycznych każdego bezramowego silnika momentowego przed wysyłką.
SEA MOTION produkuje bezramowe silniki momentowe w pionowo zintegrowanym zakładzie wyposażonym w własne stacje uzwojenia, łączenia magnesów i stanowiska testowe. Każdy stojan poddawany jest badaniom pod napięciem, udarem i rezystancją uzwojenia. Wirniki poddawane są mapowaniu polaryzacji magnesu i analizie harmonicznych wstecznego pola elektromagnetycznego. Firma utrzymuje pełną identyfikowalność materiałów, od certyfikacji klasy magnesów po raporty wymiarowe stosów laminacji. Statystyczną kontrolę procesu stosuje się do kluczowych charakterystyk, takich jak stała momentu obrotowego, amplituda zaczepu i bicie. W rezultacie różnice w wydajności poszczególnych jednostek utrzymują się w granicach ±3%, co daje producentom OEM pewność, że mogą projektować zgodnie ze ścisłą specyfikacją nominalną. Czysta hala montażowa produktów medycznych i półprzewodnikowych zapewnia zgodność z normami dotyczącymi odgazowania i zliczania cząstek.
Dokumentacja techniczna jest dostarczana w formacie cyfrowym, w tym pliki kroków 3D, rysunki 2D, instrukcje integracji i instrukcje strojenia serwomechanizmów. Na stronie internetowej SEA MOTION znajduje się obszerna baza wiedzy zawierająca przykładowe schematy okablowania, uwagi aplikacyjne dotyczące modelowania termicznego oraz pliki parametrów napędu do pobrania. Firma oferuje również regionalne warsztaty szkoleniowe i wsparcie na miejscu przy uruchomieniu. Posiadając centra dystrybucyjne w Ameryce Północnej, Europie i Azji, SEA MOTION może szybko reagować na zamówienia dotyczące prototypów i pilne potrzeby produkcyjne. Wybierając SEA MOTION, inżynierowie zyskują nie tylko precyzyjny, bezramowy silnik momentowy, ale także długoterminowego partnera w innowacjach w zakresie sterowania ruchem.
