Ponieważ automatyka przemysłowa wymaga większej dokładności, krótszych czasów cykli i bardziej niezawodnego sterowania ruchem,RUCH MORZAzapewnia zaawansowanesilnik z napędem liniowymrozwiązania przeznaczone do wymagających zastosowań precyzyjnych. Przekształcając energię elektryczną bezpośrednio w ruch liniowy, silniki te eliminują potrzebę stosowania konwencjonalnych elementów przekładni mechanicznej na ścieżce napędu, pomagając producentom sprzętu poprawić wydajność pozycjonowania, zmniejszyć błędy związane z luzami i zoptymalizować wydajność produkcji.
Podsumowanie artykułu:Silnik z napędem liniowym zapewnia bezpośredni, kontrolowany ruch liniowy dla precyzyjnej produkcji i zautomatyzowanego sprzętu. W tym przewodniku wyjaśniono, jak działa ta technologia, porównano konstrukcje z rdzeniem żelaznym i bez żelaza, dokonano przeglądu ważnych parametrów wydajności i zbadano zastosowania w produkcji półprzewodników, obróbce CNC, produkcji nowej energii i inspekcjach przemysłowych. Przedstawia także praktyczne kryteria wyboru, które pomogą inżynierom i zespołom zakupowym w znalezieniu odpowiedniego rozwiązania.
Silnik z napędem liniowym to siłownik elektromagnetyczny, który bezpośrednio generuje ruch po linii prostej, zamiast wytwarzać ruch obrotowy, który musi zostać przetworzony za pomocą śruby kulowej, paska lub mechanizmu przekładniowego. Jest szeroko stosowany w zastosowaniach, w których niezbędne jest precyzyjne pozycjonowanie, szybkie przyspieszenie, płynny ruch i powtarzalność działania.
W typowym układzie z napędem bezpośrednim elektromagnetyczny ruchomy element współdziała z torem z magnesem trwałym, generując ciąg. Po zintegrowaniu z odpowiednim serwonapędem, urządzeniem do sprzężenia zwrotnego położenia i prowadnicą liniową, silnik staje się częścią kontrolowanej osi ruchu.
W przeciwieństwie do konwencjonalnych systemów z napędem śrubowym, konstrukcja z napędem bezpośrednim eliminuje luz mechanicznej przekładni ze ścieżki napędu. Dzięki temu jest on szczególnie atrakcyjny w zastosowaniach wymagających częstych zmian kierunku, szybkiego pozycjonowania i stałej dokładności ruchu.
RUCH MORZA oferuje kilka konfiguracji silników liniowych, w tym serię SMJ z płaskim magnetycznym rdzeniem żelaznym, serię SMUC z pośrednim magnetycznym rdzeniem żelaznym, serię SMU-H z dwustronnym magnetycznym rdzeniem żelaznym i dwustronną serię magnetycznych bez żelaza. Dostępne są również konfiguracje półzamknięte SMJE i całkowicie zamknięte SMJD spełniające wymagania specyficzne dla aplikacji.
Aby uzyskać więcej informacji o produkcie, odwiedź stronę produktu dotyczącą silnika z napędem liniowym SEA MOTION.
Zasada działania silnika z napędem liniowym opiera się na sile elektromagnetycznej. Kompatybilny serwonapęd dostarcza kontrolowany prąd elektryczny do uzwojeń silnika. Powstałe pole magnetyczne oddziałuje z magnesami trwałymi wzdłuż toru silnika, generując ciąg liniowy.
Sterownik dostosowuje polecenia prądu i ruchu w zależności od wymaganej pozycji, prędkości i przyspieszenia. Gdy włączone jest urządzenie sprzężenia zwrotnego, system sterowania może w sposób ciągły porównywać rzeczywisty ruch z pozycją docelową i korygować odchylenia.
Typowy system ruchu liniowego składa się z następujących elementów:
Ponieważ silnik bezpośrednio generuje ciąg liniowy, pozwala uniknąć błędów skoku, luzów i podatności przekładni, które mogą mieć wpływ na mechanizmy napędzane śrubą lub paskiem. Jednakże ogólna dokładność nadal zależy od enkodera, dostrojenia serwa, jakości prowadnicy, stabilności termicznej, precyzji montażu i konstrukcji maszyny.
Napęd bezpośredni eliminuje luz przekładni mechanicznej, ułatwiając osiągnięcie spójnego pozycjonowania i powtarzalności. Jest to cenne przy precyzyjnym cięciu, rozmieszczaniu komponentów elektronicznych, kontroli optycznej i zautomatyzowanym montażu.
Silniki liniowe mogą szybko reagować na zmiany poleceń ruchu. W odpowiednich konfiguracjach umożliwia to krótsze czasy transferu, szybsze ruchy posuwisto-zwrotne i lepszą przepustowość w urządzeniach produkcyjnych o dużej liczbie cykli.
Usunięcie śruby, paska lub przekładni zębatej ze ścieżki napędowej zmniejsza zużycie tych elementów. Wymagania konserwacyjne mogą zatem zostać zmniejszone, chociaż prowadnice, łożyska, sprzęt chłodzący i inne elementy systemu nadal wymagają odpowiedniego serwisowania.
Przy odpowiednim sprzężeniu zwrotnym i dostrojeniu sterowania, silnik z napędem liniowym może zapewnić stabilny ruch w powtarzających się cyklach operacyjnych. Pomaga to producentom utrzymać spójne warunki przetwarzania podczas precyzyjnej kontroli, klejenia, dozowania i obróbki.
Silniki liniowe mogą obsługiwać pozycjonowanie o krótkim skoku, ruch o dużym skoku i zsynchronizowane układy wieloosiowe. Ich przydatność zależy od wymaganego ciągu, długości toru, przestrzeni montażowej, konstrukcji termicznej i architektury sterowania.
Różne konstrukcje silników liniowych odpowiadają różnym priorytetom inżynieryjnym. Wybór pomiędzy konstrukcją z rdzeniem żelaznym a konstrukcją bez żelaza powinien opierać się na wymaganiach dotyczących ciągu aplikacji, tolerancji tętnienia siły, przyciąganiu magnetycznym, zachowaniu termicznym i dostępnej przestrzeni instalacyjnej.
| Projekt silnika | Główna charakterystyka | Potencjalne zastosowania | Rozważanie wyboru |
|---|---|---|---|
| Płaski magnetyczny rdzeń żelazny | Kompaktowa struktura magnetyczna i wysoki potencjał ciągu | Urządzenia CNC i automatyka przemysłowa | Ocenić tętnienie siły i przyciąganie magnetyczne |
| Pośredni magnetyczny rdzeń żelazny | Alternatywny układ magnetyczny i mechaniczny | Specjalistyczne, precyzyjne osie ruchu | Sprawdź geometrię mocowania i wymagany ciąg |
| Dwustronny magnetyczny rdzeń żelazny | Dwustronny układ magnetyczny | Bardzo dynamiczne pozycjonowanie przemysłowe | Ocenić integrację strukturalną i siły magnetyczne |
| Dwustronne magnetyczne bez żelaza | Brak żelaznego rdzenia w zespole ruchomej cewki | Precyzyjna kontrola, montaż elektroniczny i zastosowania o niskiej sile tętnienia | Potwierdź ciągłość ciągu i ograniczenia termiczne |

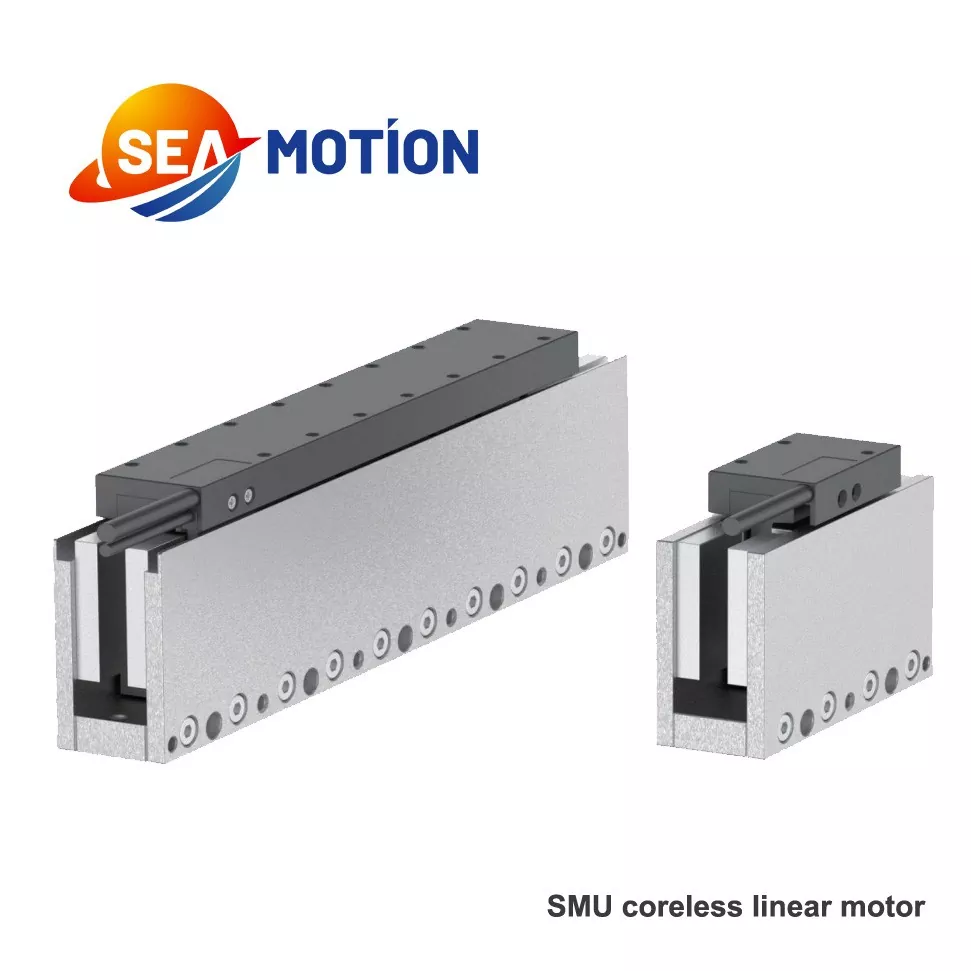

Seria SMU firmy SEA MOTION zapewnia opcję niewymagającą użycia żelaza w zastosowaniach, w których ważnymi czynnikami projektowymi są płynny ruch i niskie przyciąganie magnetyczne. Rodziny SMJ, SMUC i SMU-H zapewniają alternatywy z rdzeniem żelaznym dla innych kombinacji wymagań dotyczących ciągu, rozmiaru i integracji.
Charakterystyka konstrukcyjna różni się w zależności od modelu. Przed sfinalizowaniem wyboru silnika inżynierowie powinni zapoznać się z odpowiednimi krzywymi siły i prędkości, rysunkami wymiarowymi i ograniczeniami operacyjnymi.
Wybór silnika z napędem liniowym wymaga czegoś więcej niż tylko porównania maksymalnej prędkości lub szczytowego ciągu. Silnik musi spełniać zarówno krótkotrwałe wymagania przyspieszenia, jak i ciągłe wymagania cyklu produkcyjnego.
Poniższa tabela podsumowuje reprezentatywne specyfikacje opublikowane dla serii nieżelaznych silników liniowych SEA MOTION SMU21.
| Parametr | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| Szczytowy ciąg | 105 N | 210 N | 315 N | 420 N |
| Ciągły ciąg | 30 N | 60 N | 90 N | 120 N |
| Długość cewki | 78 mm | 138 mm | 198 mm | 258 mm |
| Maksymalna moc ciągła | 49 W | 100 W | 145 W | 195 W |
| Skok magnetyczny | 30 mm | 30 mm | 30 mm | 30 mm |
Ważny:Tabela podsumowuje wartości na poziomie modelu z opublikowanej specyfikacji serii. Maksymalna prędkość, prąd, konfiguracja uzwojeń i inne parametry elektryczne różnią się w zależności od modelu i opcji uzwojenia. Przed podjęciem decyzji technicznych zapoznaj się z pełnym arkuszem danych producenta.
Przeglądając arkusz specyfikacji, nadaj priorytet następującym parametrom:
Aby uzyskać najbardziej wiarygodne porównanie, należy ocenić łącznie oczekiwane obciążenie, profil przyspieszenia, cykl pracy i warunki termiczne, zamiast wybierać silnik w oparciu o jedną główną specyfikację.
Połączenie napędu bezpośredniego, dynamicznej reakcji i kontrolowanego pozycjonowania sprawia, że silniki z napędem liniowym nadają się do szerokiego zakresu zastosowań przemysłowych.
Obsługa płytek, precyzyjne wyrównywanie, etapy kontroli i obróbka paneli wyświetlacza mogą wymagać powtarzalnych ruchów przy minimalnym błędzie pozycjonowania. Silniki liniowe pomagają projektantom sprzętu w budowaniu responsywnych osi ruchu dla tych wymagających procesów.
Szybkie centra obróbcze, systemy cięcia laserowego i precyzyjny sprzęt do grawerowania mogą odnieść korzyści z szybkiego przyspieszania i eliminacji luzu w napędzie śrubowym. Sztywność maszyny, siły skrawania i kontrola termiczna pozostają ważne dla dokładności obróbki końcowej.
Obsługa elektrod akumulatorowych, układanie w stosy, wyrównywanie podzespołów i kontrola ogniw fotowoltaicznych często wiążą się z powtarzalnymi, szybkimi ruchami. Silnik o odpowiedniej wielkości może pomóc w koordynowaniu tych operacji przy jednoczesnym zachowaniu spójnego pozycjonowania.
Produkcja elektroniki wykorzystuje precyzyjny ruch do umieszczania komponentów, dozowania, łączenia, sortowania i kontroli wizualnej. Osie z napędem bezpośrednim mogą obsługiwać krótkie czasy cykli i kontrolowany ruch w przypadku powtarzalnych operacji.
Platformy do obrazowania, instrumenty laboratoryjne i sprzęt do pomiarów naukowych mogą wymagać płynnego, kontrolowanego ruchu. Należy wybrać odpowiedni silnik i układ sprzężenia zwrotnego zgodnie z wymaganiami dotyczącymi hałasu, dokładności, czystości, bezpieczeństwa i cyklu pracy.
RUCH MORZA opracowuje również urządzenia oparte na technologii silników liniowych, w tym systemy precyzyjnego cięcia laserowego oraz systemy rozpoznawania wizualnego i kontroli. Zapoznaj się z rozwiązaniami dotyczącymi silników liniowych, aby poznać szerszą gamę produktów.
Ustrukturyzowany proces selekcji pomaga ograniczyć zmiany konstrukcyjne i uniknąć stosowania zbyt małych lub niepotrzebnie kosztownych komponentów ruchu. Przed złożeniem zapytania ofertowego należy możliwie jasno określić warunki pracy.
Warto również poprosić dostawcę o rysunki wymiarowe, krzywe siły i prędkości, specyfikacje elektryczne, zalecaną kompatybilność napędu i wsparcie techniczne podczas uruchamiania.
W przypadku zespołów zakupowych dodatkowe kwestie obejmują spójność produkcji, procedury kontroli, możliwości dostaw, dostępność części zamiennych i wsparcie posprzedażne. SEA MOTION informuje, że zmodernizowany czysty warsztat rozpoczął działalność na początku 2026 r., zwiększając moce produkcyjne i wspierając lepszą spójność produktów i efektywność dostaw.
Konwencjonalny serwosilnik obrotowy wytwarza ruch obrotowy, który może wymagać śruby kulowej, paska lub skrzyni biegów w celu wytworzenia przemieszczenia liniowego. Silnik z napędem liniowym generuje bezpośrednio ciąg w linii prostej, eliminując potrzebę stosowania mechanicznych elementów przekładni na ścieżce napędu.
Tak. Silniki liniowe mogą zapewnić szybkie przyspieszenie i pozycjonowanie z dużą prędkością, gdy silnik, serwonapęd, układ sprzężenia zwrotnego i konstrukcja mechaniczna są prawidłowo dopasowane. Osiągalna wydajność zależy od konkretnego modelu i warunków zastosowania.
Silniki z żelaznym rdzeniem wykorzystują żelazny rdzeń w zespole elektromagnetycznym i mogą zapewnić wysoki ciąg w zwartej konstrukcji. Silniki bezżelazne eliminują żelazny rdzeń w zespole ruchomej cewki, co może zmniejszyć zaczepy i przyciąganie magnetyczne. Najlepszy wybór zależy od wydajności aplikacji, jej płynności i wymagań dotyczących integracji.
Mechanizm napędu bezpośredniego eliminuje zużycie występujące w przypadku konwencjonalnych przekładni śrubowych lub pasowych. Jednakże cały układ ruchu może nadal wymagać smarowania prowadnic, kontroli kabli, czyszczenia, konserwacji układu chłodzenia i okresowych kontroli wydajności.
Oblicz siłę wymaganą w całym cyklu operacyjnym, włączając przyspieszenie, tarcie, obciążenia zewnętrzne i siły procesowe. Następnie oceń cykl pracy i warunki termiczne. Wybrany silnik musi spełniać wymagania ciągłe, a także wymagania dotyczące siły szczytowej.
RUCH MORZA oferuje serie silników liniowych SMJ, SMUC, SMU-H i SMU, a także konfiguracje półzamknięte SMJE i całkowicie zamknięte SMJD. Dostępność i przydatność należy potwierdzić u producenta w zależności od wymaganego skoku, siły, warunków montażu i zastosowania.
Podaj wymagany ciąg, ruchomą masę, długość skoku, maksymalną prędkość, przyspieszenie, cykl operacyjny, wymiary instalacji, zasilanie, wymagania dotyczące sprzężenia zwrotnego i zamierzone zastosowanie. Udostępnienie odpowiednich rysunków lub istniejących specyfikacji sprzętu może również pomóc dostawcy w zaleceniu odpowiedniej konfiguracji.
Silnik z napędem liniowym to cenna opcja dla producentów poszukujących precyzyjnego pozycjonowania, szybkiej reakcji dynamicznej i zmniejszonej zależności od mechanicznych elementów przekładni. Jego zalety mogą być szczególnie istotne w sprzęcie półprzewodnikowym, obróbce CNC, produkcji akumulatorów, montażu elektronicznym i automatycznej kontroli. Pomyślne wdrożenie wymaga jednak dokładnej oceny ciągu, prędkości, ograniczeń termicznych, sprzężenia zwrotnego i integracji mechanicznej.
RUCH MORZA zapewnia wiele konfiguracji silników liniowych i wsparcie techniczne dla przemysłowych zastosowań sterowania ruchem. Jeśli oceniasz projekt nowej maszyny lub modernizujesz istniejącą oś ruchu, odwiedź stronę produktu silnika z napędem liniowym, aby przejrzeć dostępne opcje. Skontaktuj się z SEA MOTION, aby omówić swoje wymagania operacyjne, porównać odpowiednie modele oraz uzyskać specyfikacje produktu i wycenę. Aby uzyskać dostosowane rekomendacje i pomoc przy kolejnym projekcie automatyzacji,skontaktuj się z namiDzisiaj.
