Bezramowe silniki momentowe

Jako profesjonalny chiński producent i autoryzowany dystrybutor regionalny, SEA MOTION zapewnia wysokowydajne, konfigurowalne rozwiązania w zakresie bezramowych silników momentowych dla zaawansowanych gałęzi przemysłu precyzyjnego. Od 2019 roku współpracujemy ze znanymi na całym świecie markami i krajowymi producentami premium, obsługując uniwersytety, instytuty badawcze i czołowe przedsiębiorstwa produkcyjne o sprawdzonej, niezawodnej jakości.

Wyślij zapytanie

Opis produktu

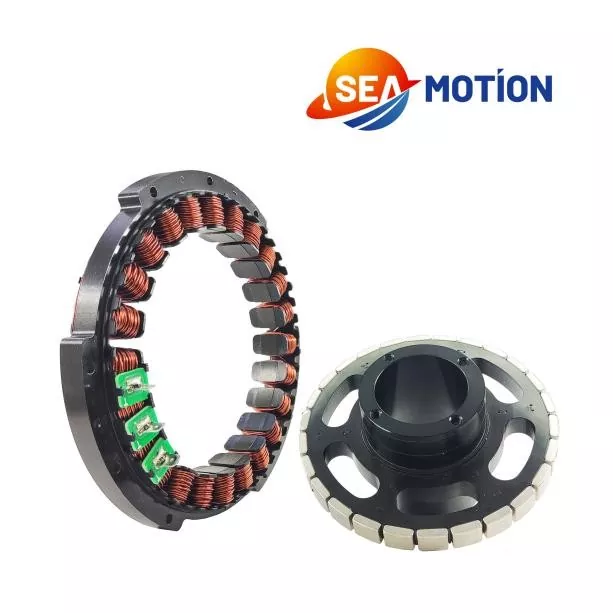

Bezramowe silniki momentowe SEA MOTION to podstawowy produkt z napędem bezpośrednim, zaprojektowany z myślą o wysoce precyzyjnych, dynamicznych i lekkich scenariuszach przemysłowych, całkowicie przełamujący ograniczenia wydajności tradycyjnych serwomotorów z konstrukcjami przekładni zębatych. W tej serii silników wyeliminowano zbędne obudowy i części przekładni, zapewniając wyjątkowe korzyści w zakresie gęstości momentu obrotowego, dokładności pozycjonowania i dynamiki. Wyposażony w konstrukcję o bardzo niskiej bezwładności wirnika, obsługuje funkcję start-stop przy wysokiej częstotliwości i szybką komutację, osiągając stabilną moc wyjściową przy niskiej prędkości i wysokim momencie obrotowym. Opierając się na wieloletnim doświadczeniu w branży i udoskonalonym, hierarchicznym systemie łańcucha dostaw, SEA MOTION integruje producentów wysokiej jakości bezramowych silników momentowych o zróżnicowanych mocach. Współpracujemy z fabrykami zorientowanymi na badania i rozwój w zakresie niestandardowych silników specjalnych w małych partiach oraz znormalizowanymi producentami zajmującymi się produkcją masową, stosującymi rygorystyczne systemy kontroli jakości, aby zapewnić doskonałą spójność produktu. Wszystkie produkty przechodzą rygorystyczne testy wydajności i kontrolę jakości. Niezależnie od tego, czy chodzi o spersonalizowane projekty badawczo-rozwojowe, czy zamówienia przemysłowe na dużą skalę, możemy zapewnić zoptymalizowane rozwiązania w zakresie sterowania ruchem, równoważąc jakość produktu, koszty i efektywność dostaw dla klientów na całym świecie.

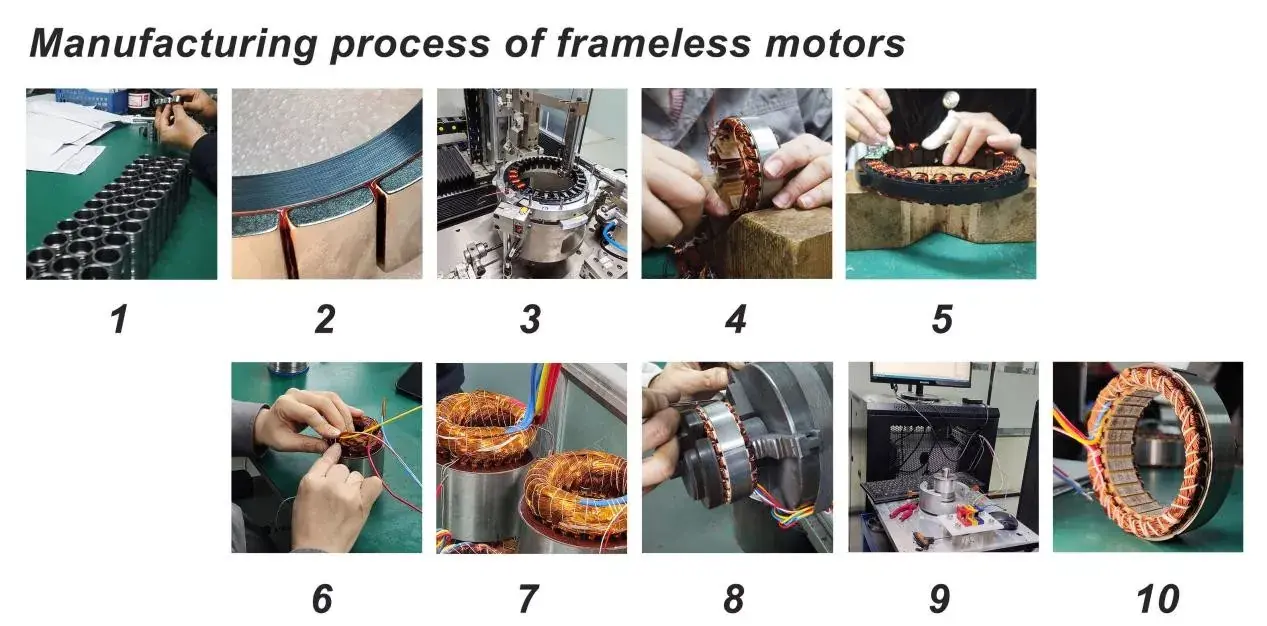

Poniżej znajduje się proces produkcji silników bezramowych:

1. Kontrola materiału, wirnik silnika bezramowego wymaga precyzyjnej obróbki.

2. Do mocowania mocnych arkuszy magnetycznych stosuje się klej anaerobowy. Niektóre wirniki o dużej prędkości mają warstwę włókna węglowego przymocowaną na zewnątrz silnych arkuszy magnetycznych, aby zapobiec wyrzucaniu arkuszy przez nadmierną siłę odśrodkową.

3. Automatyczne maszyny do nawijania wykonują pracę uzwojenia stojana.

4. W przypadku niektórych małych partii lub produktów niestandardowych o wysokich wymaganiach dotyczących nawijania konieczne jest nawijanie ręczne. Nakręcanie ręczne jest zadaniem wysoce technicznym.

5. Uporządkuj uzwojenia. Zastosowane zostaną tutaj miękkie drewniane narzędzia, aby uniknąć uszkodzenia lakieru izolacyjnego na powierzchni uzwojenia.

6.Lutowanie polega na przylutowaniu uzwojeń do przewodów lub płytki interfejsu PCB.

7. Proces nalewania kleju należy przeprowadzić w próżni, aby zapobiec przedostawaniu się powietrza, a następnie wypalić w piekarniku.

8.Usunąć resztki kleju z powierzchni arkuszy magnesów stojana.

9. Testowanie obejmuje trójfazowe testowanie ciągłości, testowanie obciążenia itp.

10. Gotowy produkt

Specyfikacja

Możemy zapewnić różne wzory uzwojeń, projekty obwodów magnetycznych, metody pakowania i metody okablowania zgodnie z potrzebami klienta. Poniżej znajdują się parametry naszych standardowych produktów.

Model	Napięcie znamionowe Vdc	Prędkość znamionowa obr./min	Znamionowy moment obrotowy N·m	Moc znamionowa W	Prąd znamionowy A	Prąd szczytowy A	Szczytowy moment obrotowy N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

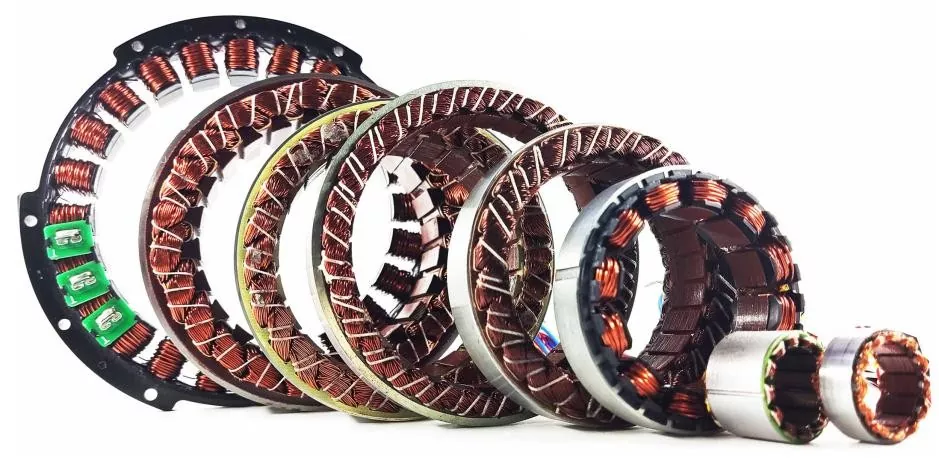

Średnica zewnętrzna 175 mm 175 mm Standardowe silniki można dostosować, uzyskując średnicę zewnętrzną w zakresie od 12 mm do 600 mm. W przypadku większych i bardziej wyspecjalizowanych bezramowych silników momentowych prosimy o kontakt z naszym zespołem sprzedaży.

Cecha produktu i zastosowanie

Bezramowy silnik momentowy SEA MOTION oferuje doskonałą wszechstronną wydajność odpowiednią do scenariuszy produkcji precyzyjnej wysokiej klasy. Charakteryzuje się bardzo wysoką gęstością momentu obrotowego, zapewniając 2-3 razy większy moment obrotowy niż zwykłe serwomotory przy tej samej objętości, przy doskonałej wydajności momentu obrotowego przy niskich prędkościach. Konstrukcja pozbawiona przekładni i łączników zapewnia zerowy luz i wysoką precyzję, z powtarzalną dokładnością pozycjonowania do ± 1 sekundy łukowej, co znacznie poprawia sztywność konstrukcji i zdolność przeciwzakłóceniową. Dzięki częstotliwości odpowiedzi powyżej 1 kHz i bardzo niskiej bezwładności wirnika zapewnia bardzo wysoką dynamikę pracy. Osiąga również redukcję objętości i masy o 30–50%, obsługuje okablowanie puste w środku oraz charakteryzuje się długą żywotnością i bezobsługową pracą. Szeroko stosowany w kluczowych dziedzinach wysokiej klasy, obsługuje scenariusze wspólnych napędów humanoidalnych i współpracujących robotów o lekkiej i pustej konstrukcji. Jest również szeroko stosowany w precyzyjnym sprzęcie półprzewodnikowym i panelowym, takim jak platformy płytek i maszyny litograficzne, medyczne roboty chirurgiczne i sprzęt skanujący, lotnicze przekładnie sterujące i moduły fotoelektryczne, a także gramofony obrabiarek CNC z napędem bezpośrednim i pięcioosiowe urządzenia łączące, umożliwiające wysoce precyzyjne inteligentne modernizacje przemysłowe.

Szczegóły produkcji i rozmiar / mm

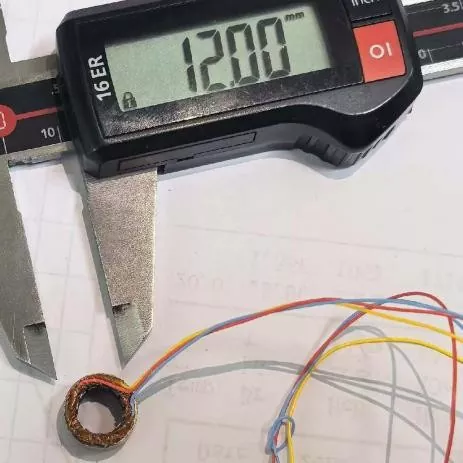

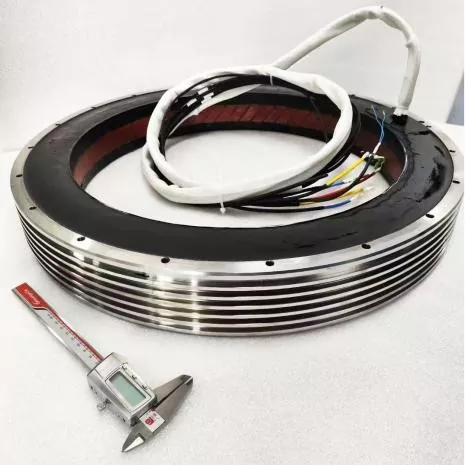

Oprócz standardowych produktów przemysłowych przyjmujemy zamówienia na niestandardowe silniki bezramowe. Nasze niestandardowe rozmiary wahają się od minimalnej średnicy zewnętrznej 12 mm do 600 mm.
