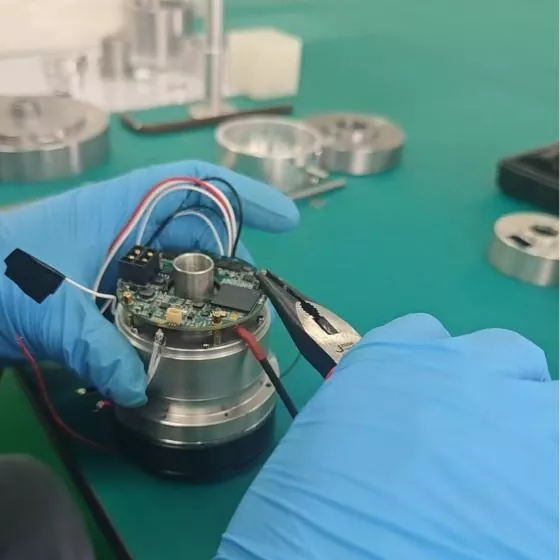

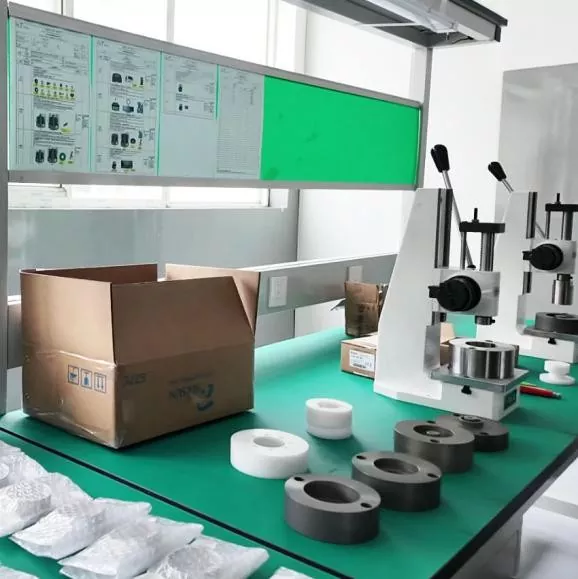

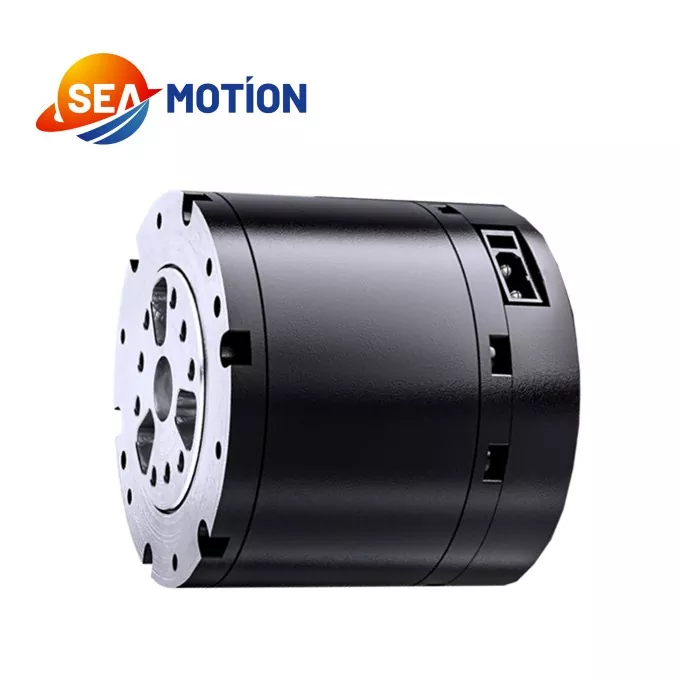

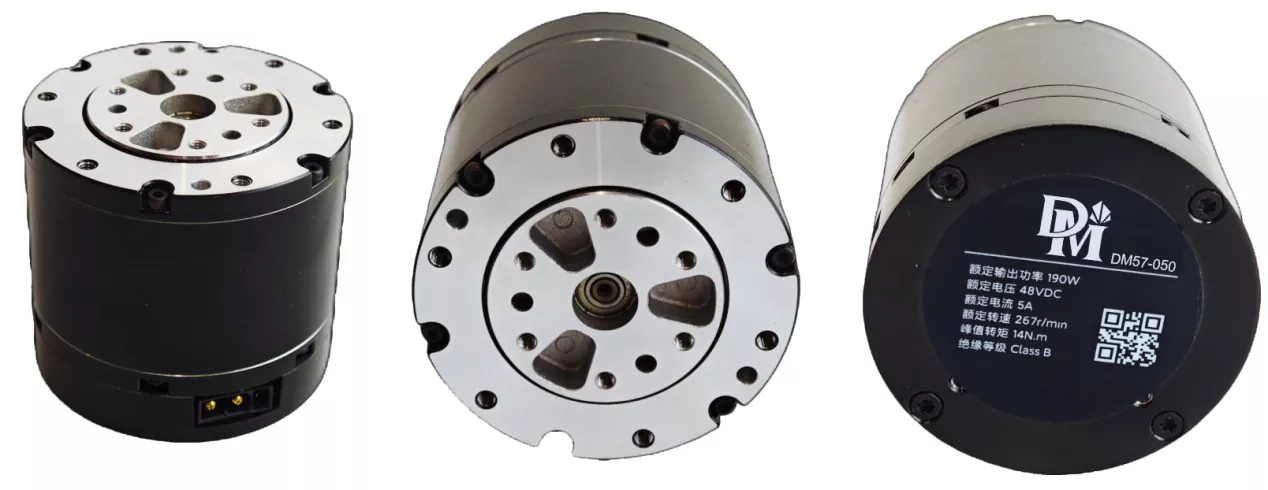

Moduł przegubów planetarnych SEA MOTION to jeden z naszych flagowych produktów podstawowych, zoptymalizowany pod kątem konstrukcji reduktora planetarnego, który charakteryzuje się prostszą konstrukcją i wyższą efektywnością kosztową niż reduktory harmonicznych. Wyposażony w wysokowydajne bezramowe silniki momentowe, sprzężenie zwrotne z podwójnym enkoderem magnetycznym i ekskluzywne dedykowane sterowniki, osiąga stabilny wyjściowy moment obrotowy i niezawodną dokładność działania. Nasz zespół skupia kadrę wyższego szczebla z branży, posiadającą najlepsze wspólne badania i rozwój w zakresie robotyki oraz doświadczenie w transgranicznym zarządzaniu łańcuchem dostaw. Budujemy kompletny system produkcji i kontroli jakości, współpracując z producentami najwyższej jakości obróbki i reduktorów. Każdy moduł przechodzi standardowe testy, aby zapewnić stabilną wydajność i wysoką wydajność kosztową w zastosowaniach przemysłowych i inteligentnych robotów.
|
Parametr |
Wartość |
|
Napięcie znamionowe |
48 V |
|
Zakres napięcia roboczego |
24 V-60 V |
|
Znamionowa moc wyjściowa |
140W±10% |
|
Znamionowy moment obrotowy |
5 Nm |
|
Maksymalny moment obrotowy |
14 Nm |
|
Kierunek biegu |
CW/CCW |
|
Zakres temperatur pracy |
-20 ℃ do 50 ℃ |
|
Zakres wilgotności roboczej |
5% do 85% |
|
Zakres temperatury przechowywania |
-30 ℃ do 70 ℃ |
|
Stopień izolacji |
B |
|
Brak prędkości ładowania |
315 obr./min ± 10% |
|
Prąd bez obciążenia |
0,5 broni |
|
Znamionowa prędkość ładowania |
260 obr./min ± 10% |
|
Znamionowy prąd fazowy obciążenia/A |
4,7 aplikacji ± 10% |
|
Prąd szczytowy fazy |
15,5 aplikacji ± 10% |
|
Rezystancja izolacji/uzwojenie stojana |
DC 500VAC, 100M omów |
|
Odporna na wysokie napięcie/obudowa stojana |
600VAC,1s,2mA |
|
BEF |
0,095 Vrms/obr/min ±10% |
|
Rezystancja drutu |
1,5 Ω±10% |
|
Stała momentu obrotowego |
1,48 Nm/ramiona |
|
Indukcyjność silnika |
750μH±20% |
|
Polacy |
28 |
|
Faza |
3 |
|
Typ napędu |
DSP |
|
Stosunek |
10:1 |
|
Waga/g |
310g±3g |
|
Typ i ilość enkodera |
Magnetyczne /2 szt |
|

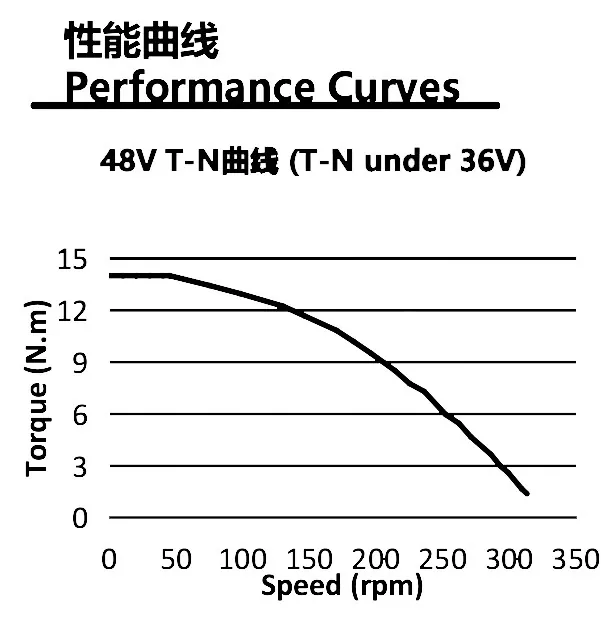

Obciążenie (Nm) |
Czas pracy |
|
5 |
Oceniono |
|
7 |
120 |
|
10 |
18 |
|
12 |
10 |
|
14 |
5 |
Dzięki racjonalnej konstrukcji, stabilnej dynamice i niezwykłym zaletom cenowym moduł przegubu planetarnego SEA MOTION obniża próg przemysłowy dla zrobotyzowanego wdrażania połączeń. Sprzężenie zwrotne z podwójnym enkoderem magnetycznym zapewnia dokładne wykrywanie ruchu, a dopasowany dedykowany sterownik optymalizuje ogólną stabilność operacyjną. Jest szeroko stosowany w robotach humanoidalnych, psach maszynowych i ramionach współpracujących, które wymagają sterowania o średniej i wysokiej precyzji. Przystosowuje się również do robotów kompletacyjnych i hulajnóg elektrycznych, zapewniając trwałe, niedrogie i bardzo stabilne wsparcie przegubów mocy dla różnych inteligentnych urządzeń mobilnych i robotów przemysłowych.
