Serwonapędy Micro DC

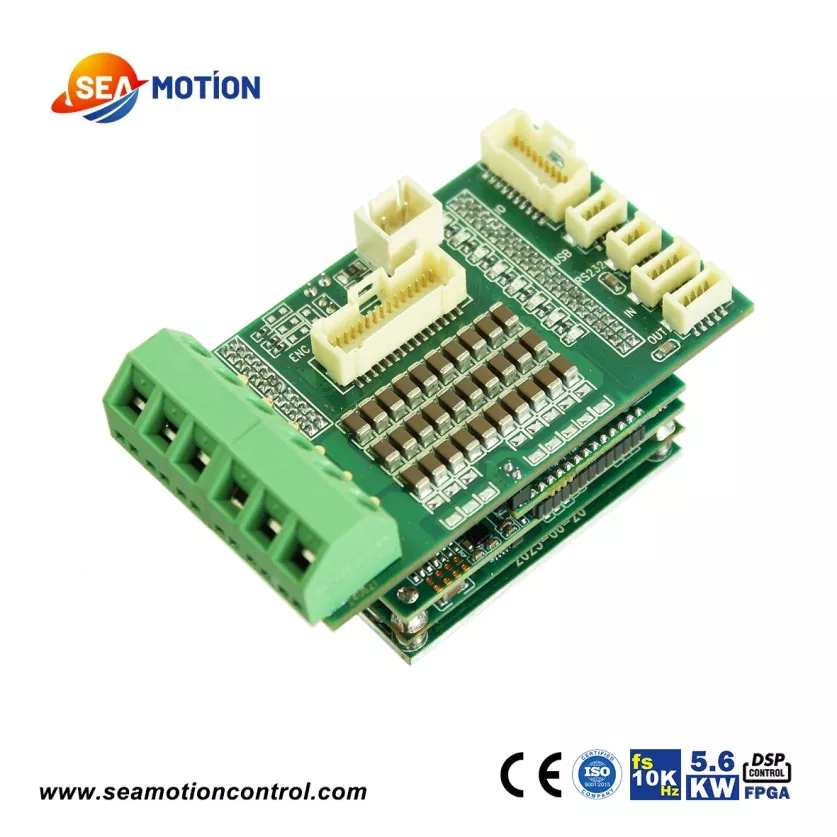

Serwonapędy SEA1-80A Micro Dc charakteryzują się wyjątkowo kompaktowymi rozmiarami i dużą gęstością mocy. Ten napęd wielkości jajka może w sposób ciągły generować do 5600 W mocy efektywnej. Charakteryzuje się częstotliwością próbkowania 10 kHz, 6 wejściami cyfrowymi i 2 wyjściami cyfrowymi. Jego bogaty interfejs obsługuje prawie wszystkie sprzężenia zwrotne enkodera, w tym przyrostowe i absolutne podwójne sprzężenie zwrotne, a także rezolwer i absolutne podwójne sprzężenie zwrotne.

Serwonapędy SEA1-80A Micro Dc można zastosować w prawie wszystkich dziedzinach. Jego wyjątkowo mały rozmiar, bardzo wysoka precyzja, bardzo wysoka obciążalność prądowa i duża wszechstronność to zalety, jakie napęd SEA1-80A wnosi do produktu.

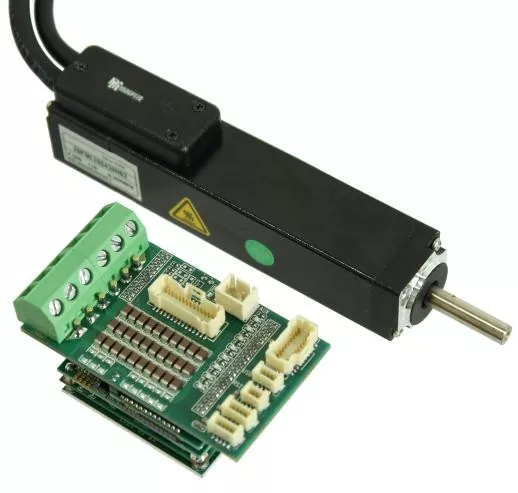

Jest to rozwiązanie do sterowania ruchem firmy JINGYUE Technology oparte na serwonapędzie prądu stałego SEA i serwomotorze kołnierzowym 8 mm, który jest szeroko stosowany w urządzeniach do klejenia matrycowego.

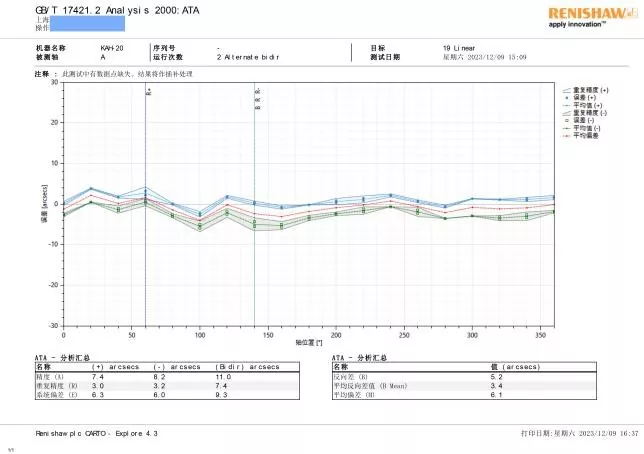

Serwonapęd SEA DC wykorzystuje architekturę DSP+FPGA, która zapewnia produktowi niezrównaną szybką reakcję i potężne możliwości przetwarzania danych. Do przetestowania dokładności sterowania serwonapędu SEA DC użyliśmy interferometru laserowego firmy Renishaw, a wyniki pokazują, że serwonapęd SEA DC działa doskonale.

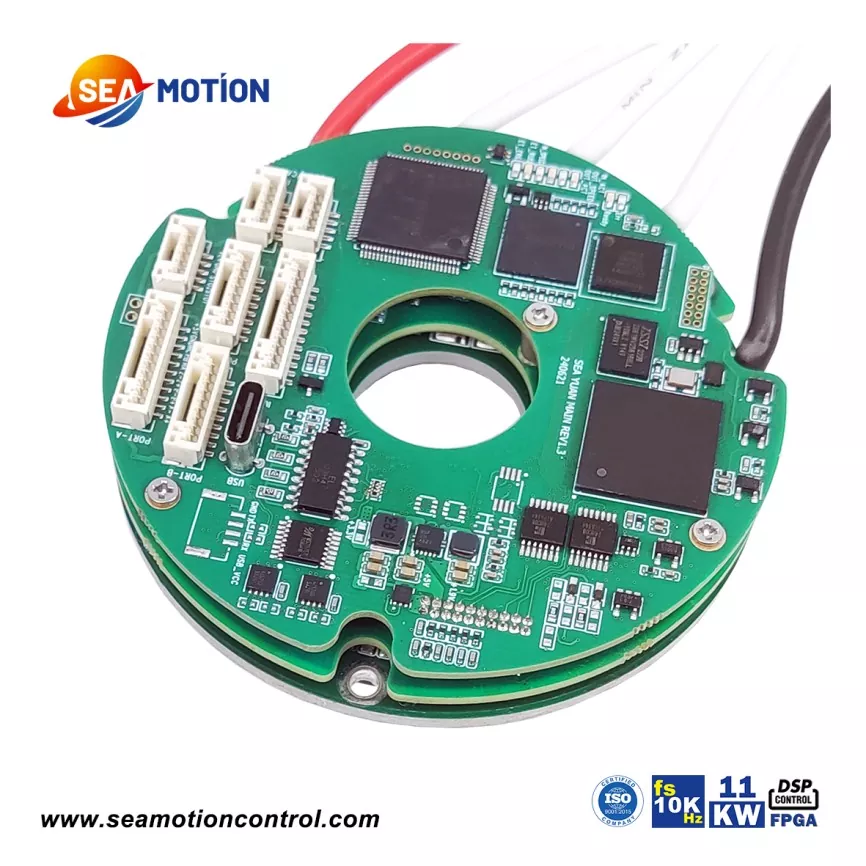

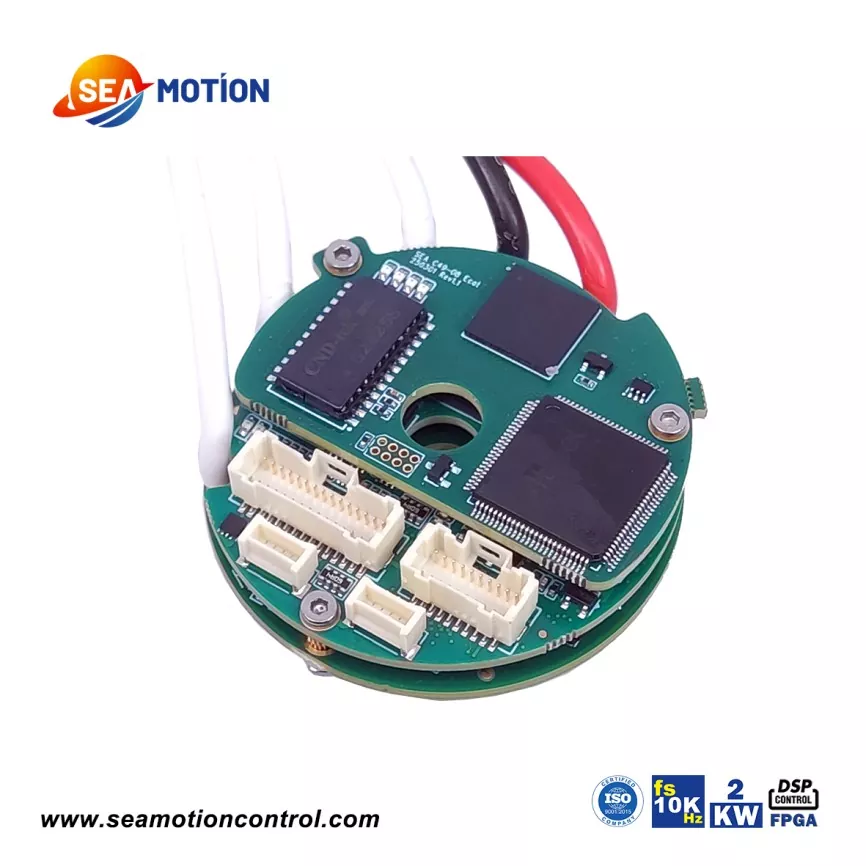

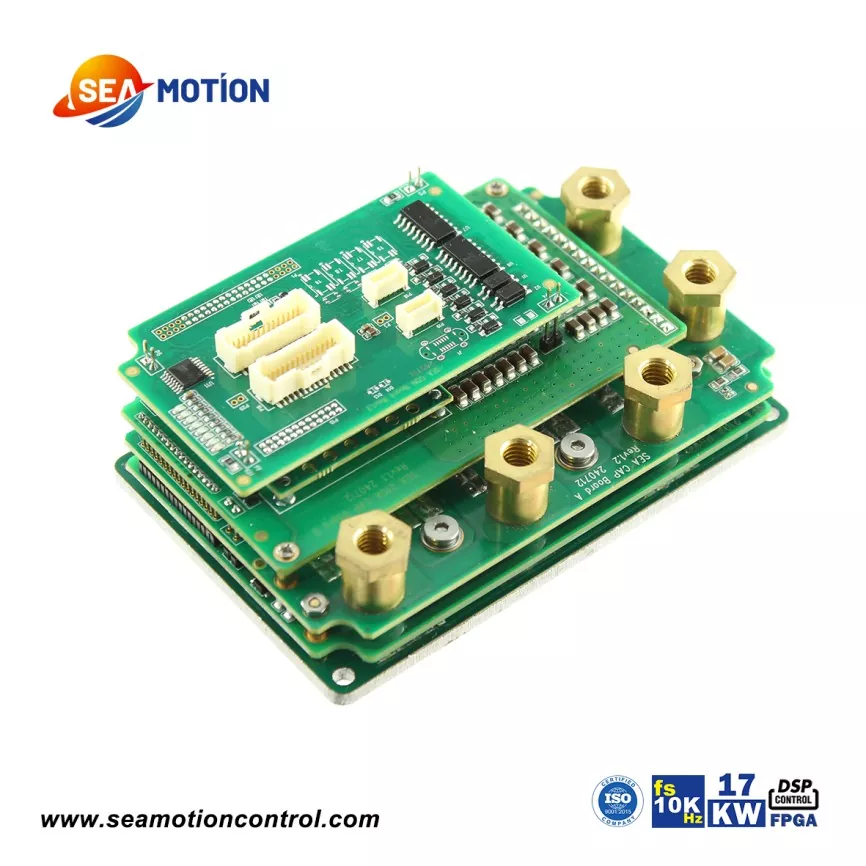

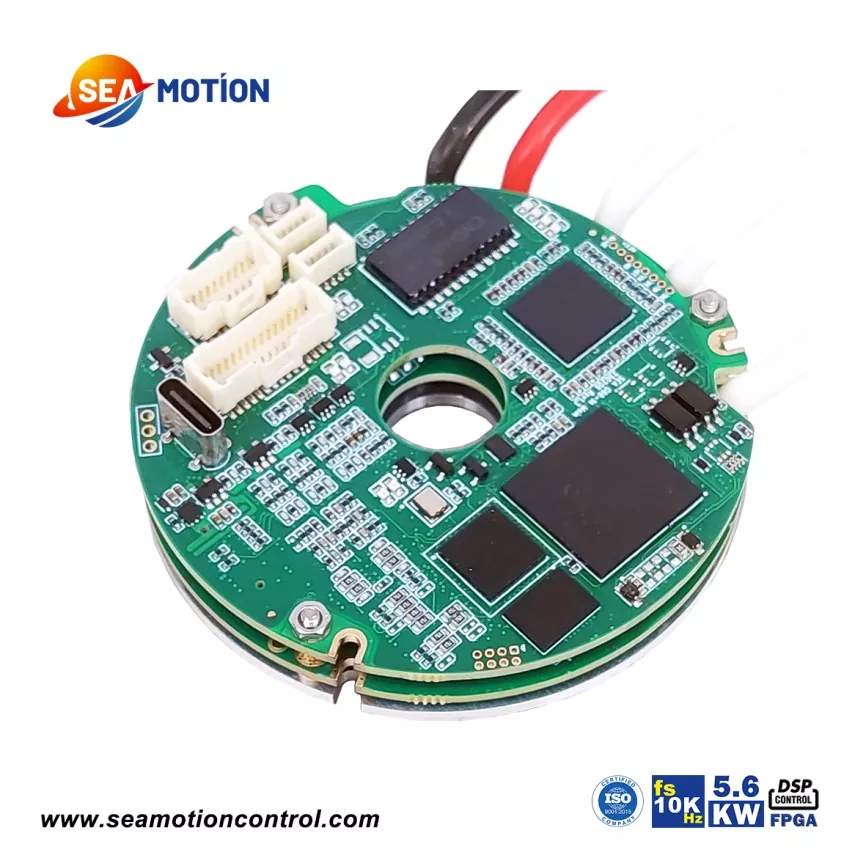

Seria serwonapędów DC SEA obejmuje obecnie serie kwadratowe 1-80A, 140A, 210A; oraz pierścienie serii C49, C68, C81 (o pustych średnicach zewnętrznych odpowiednio 49 mm, 68 mm i 81 mm).

Parametr produktu (specyfikacja)

Prądy znamionowe serwonapędu DC SEA1-80A wynoszą 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A i 80A (80V).

Napięcia znamionowe wynoszą 100 V i 80 V. Zalecamy jednak, aby do zasilania sterownika używać znamionowego napięcia zasilania, a maksymalne napięcie zasilania nie powinno przekraczać podanych wartości

w tabeli.

Podane powyżej wartości napięcia i prądu odnoszą się do napięcia i prądu szyny zasilającej. W rzeczywistości napięcie i prąd docierający do linii fazowych będą mniejsze niż wartości

na linii autobusowej.

Przy wyborze produktu napędowego należy wziąć pod uwagę parametr „efektywny prąd ciągły”.

Maksymalna ciągła moc wyjściowa SEA1-80A wynosi 5,6 kW.

Cecha produktu i zastosowanie

Opisujemy produkt napędowy SEA1-80A o następujących cechach:

1. Niezwykle mały rozmiar, tylko wielkości jajka.

2. Bardzo duża gęstość mocy, obsługująca silniki prądu stałego o mocy do 5,6 kW.

3. Niezwykle wysoka precyzja sterowania, wspierająca sprzężenie zwrotne z prawie wszystkich głównych enkoderów. Obsługuje przyrostowe + absolutne podwójne sprzężenie zwrotne i rezolwer + absolutne podwójne sprzężenie zwrotne.

4. Częstotliwość próbkowania prądu 10 kHz, duża szerokość pasma, wysoka liniowość i wysoka reakcja.

5. Szeroki zakres zastosowań.

Można go zastosować w niemal każdej branży. Do zastosowań wymagających precyzyjnego sterowania ruchem szczególnie dobrze nadaje się SEA1-80A.

Serwonapęd prądu stałego jest szeroko stosowany w branży inteligencji ucieleśnionej. Znany chiński producent robotycznych wilków zakupił i zastosował serwonapęd SEA1-80A DC w swoich produktach robotycznych wilków.

W dziedzinie urządzeń medycznych produkty serwonapędów SEA 1-80A DC są stosowane w robotach chirurgicznych, egzoszkieletach i sprzęcie do testów biochemicznych.

W dziedzinie układów scalonych i sprzętu półprzewodnikowego, SEA1-80A jest stosowany w obsłudze płytek, maszynach do krojenia w kostkę, klejarkach matrycowych, stacjach sond i maszynach do umieszczania. Produkty z serii SEA firmy JINGYUE TECHNOLOGY są również szeroko stosowane w gramofonach radarowych, symulacjach ruchu, fotoelektrycznych urządzeniach śledzących i bezwałowych popychaczach pomp. Jesteśmy głównym dostawcą dla 90% producentów gramofonów w Chinach.

Szczegóły produkcji

Rozmiar produktu / mm

Struktura i proces produktu

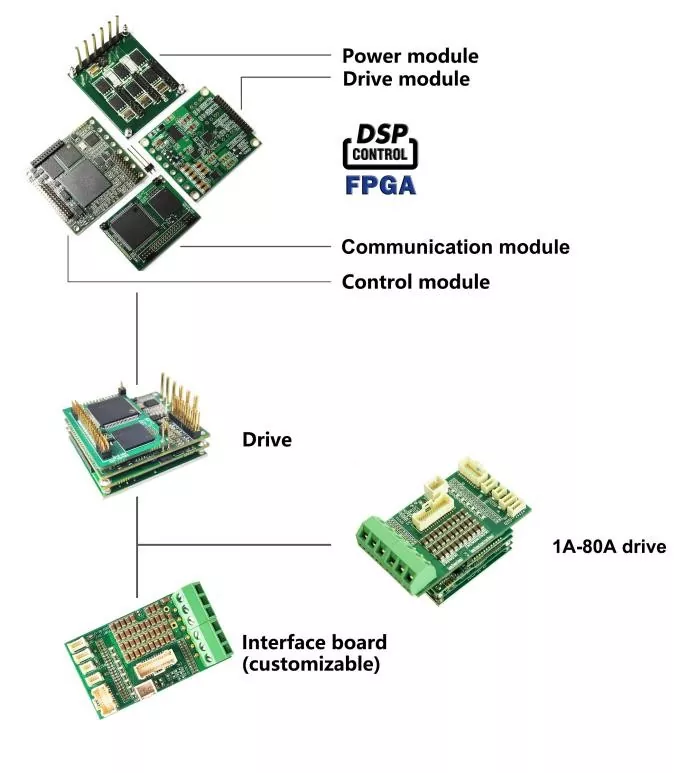

Serwonapęd SEA 1-80A prądu stałego składa się z pięciu części: modułu mocy opartego na aluminiowym radiatorze, modułu napędowego, modułu sterującego, modułu komunikacyjnego i płytki interfejsu.

Zlecamy prace nad technologią montażu powierzchniowego (SMT) dobrze znanym fabrykom SMT. Sprawdzamy każdą warstwę PCB, aby upewnić się, że półprodukty SMT są nienaruszone. Następnie montujemy, nitujemy i lutujemy płytkę zasilającą i płytkę sterownika, a następnie ponownie je sprawdzamy. Dopiero półprodukty, które przejdą kontrolę, przechodzą do kolejnego procesu, podczas którego montowana jest płytka sterująca i lutowana do modułu montażowego.

Oznacza to, że nasze produkty przechodzą łącznie 12 kontroli, od pojedynczej płytki drukowanej po gotowy produkt. Inspekcje te nie są kontrolami wyrywkowymi, ale kontrolami obowiązkowymi.

Produkty muszą również zostać poddane testom starzenia, testom w ekstremalnych temperaturach (jeśli to konieczne), testom przed magazynem i testom przed wysyłką.

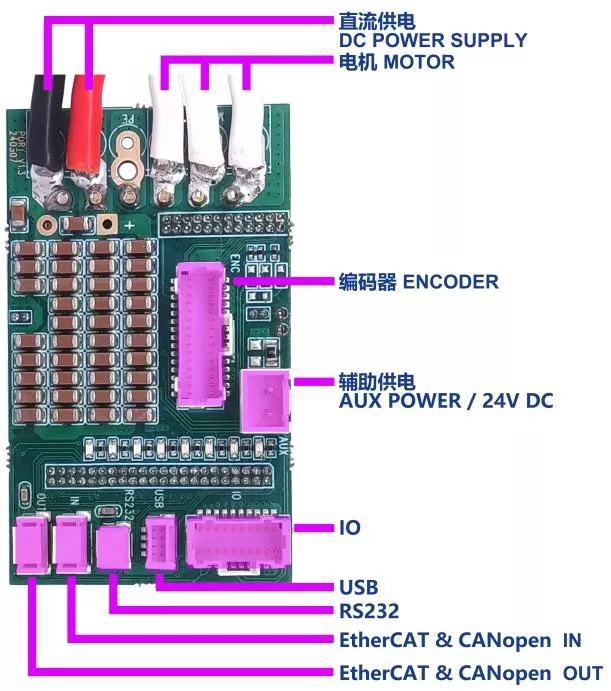

Sposób zasilania i okablowania silnika określa się na podstawie prądu. Jeśli prąd jest mniejszy niż 25A, stosujemy szybkozłącza. Jeżeli prąd jest większy niż 25A to lutuję przewody za klienta.

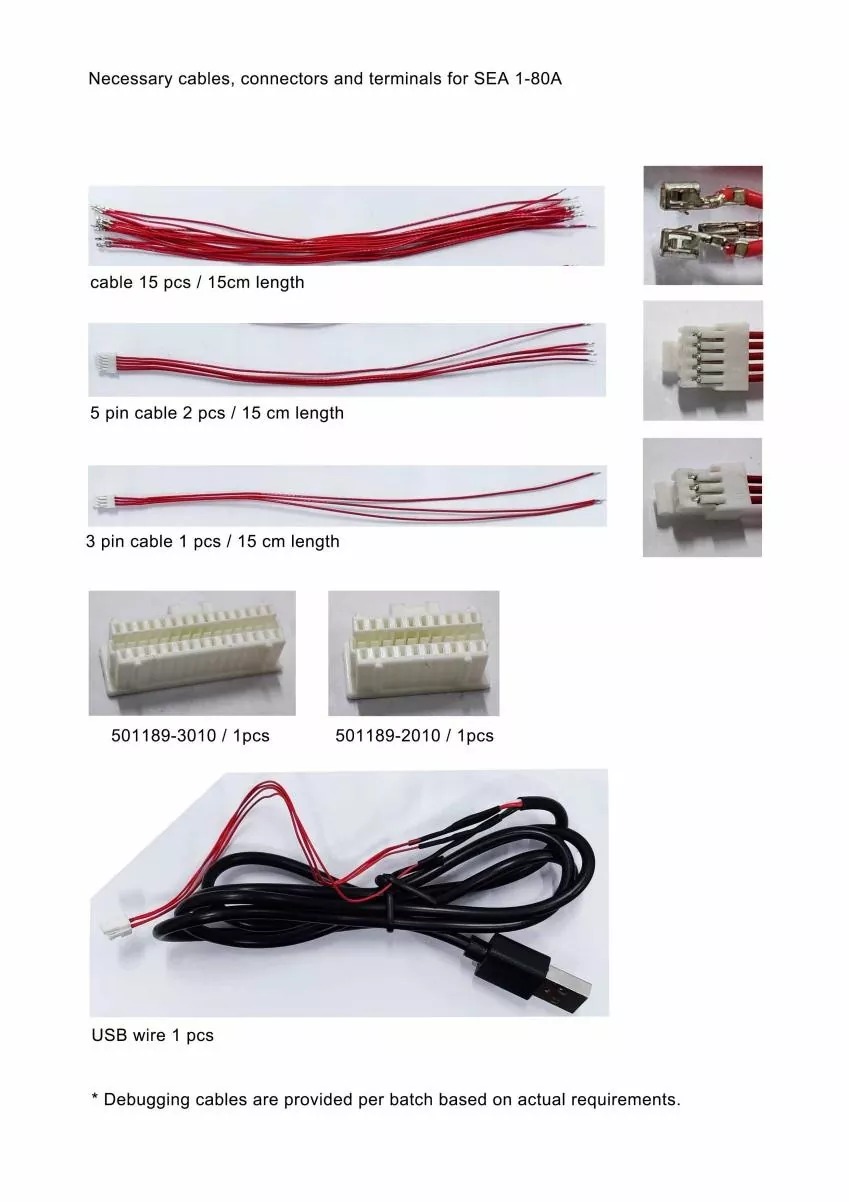

Naszym klientom zapewniamy niezbędne kable do debugowania produktu.
