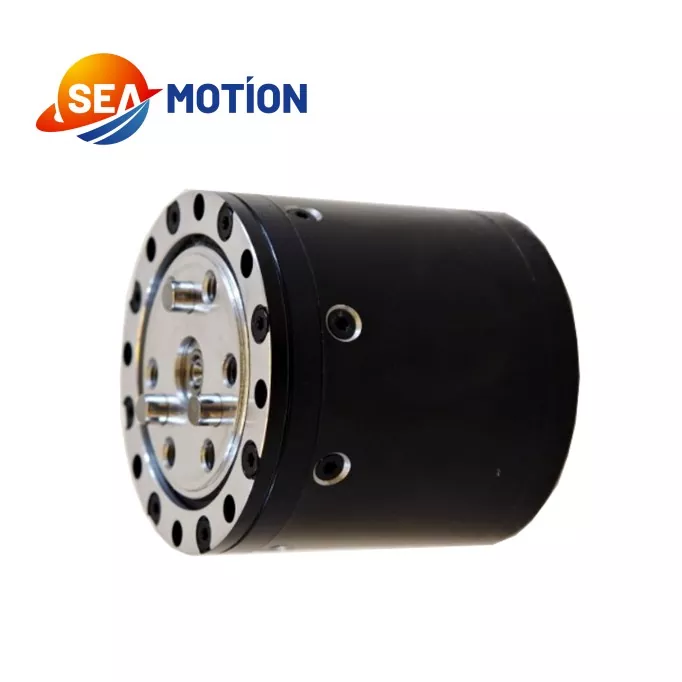

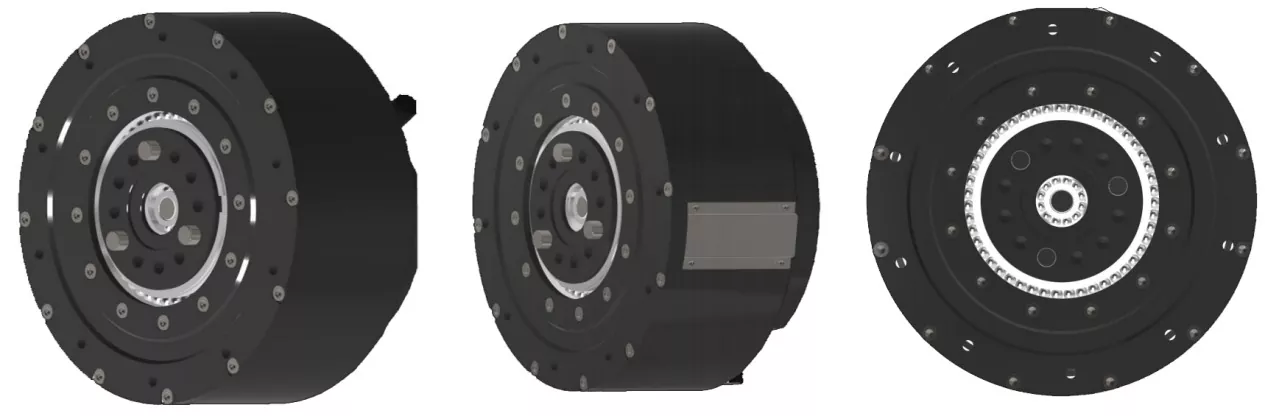

Złącze robota SEA MOTION wykorzystuje prostą i trwałą konstrukcję reduktora planetarnego, zapewniającą znaczne korzyści kosztowe w porównaniu z modułami połączeń harmonicznych, zachowując jednocześnie doskonałą podstawową precyzję dla standardowego sterowania przemysłowego. Integruje samodzielnie opracowane, wysokowydajne bezramowe silniki momentowe, systemy sprzężenia zwrotnego z podwójnym enkoderem magnetycznym i dedykowane sterowniki, aby zapewnić stały i stabilny wyjściowy moment obrotowy. Jako zaufany producent modułów planetarnych współpracujemy z najwyższej klasy krajowymi producentami reduktorów planetarnych oraz międzynarodowymi dostawcami premium w zakresie obróbki skrawaniem. Nasz doświadczony zespół wdraża ścisłą kontrolę jakości całego procesu, od projektu, przetwarzania po montaż, znacznie obniżając progi produkcyjne i aplikacyjne, aby dostarczać niedrogie rozwiązania z zakresu zrobotyzowanych połączeń.
|
Parametr |
Wartość |
|
Napięcie znamionowe |
48 V |
|
Zakres napięcia roboczego |
15 V-60 V |
|
Znamionowa moc wyjściowa |
80W±10% |
|
Znamionowy moment obrotowy |
1,6 Nm |
|
Maksymalny moment obrotowy |
5,5 Nm |
|
Kierunek biegu |
CW/CCW |
|
Zakres temperatur pracy |
-20 ℃ do 50 ℃ |
|
Zakres wilgotności roboczej |
5% do 85% |
|
Zakres temperatury przechowywania |
-30 ℃ do 70 ℃ |
|
Stopień izolacji |
B |
|
Brak prędkości ładowania |
480 obr./min ± 10% |
|
Prąd bez obciążenia |
0,14 broni ± 10% |
|
Znamionowa prędkość ładowania |
450 obr./min ± 10% |
|
Znamionowy prąd fazowy obciążenia/A |
2,4 aplikacji ± 10% |
|
Prąd szczytowy fazy |
11 aplikacji ± 10% |
|
Rezystancja izolacji/uzwojenie stojana |
DC 500VAC, 100M omów |
|
Odporna na wysokie napięcie/obudowa stojana |
600VAC,1s,2mA |
|
BEF |
7,4 Vrms/krpm±10% |
|
Rezystancja drutu |
2,72 Ω±10% |
|
Stała momentu obrotowego |
0,94 Nm/ramiona |
|
Indukcyjność silnika |
0,813 mH ± 10% |
|
Polacy |
20 |
|
Faza |
3 |
|
Typ napędu |
DSP |
|
Stosunek |
7,75:1 |
|
Waga/g |
191g |
|
Typ i ilość enkodera |
Magnetyczne/2szt |
|
Obciążenie (Nm) |
Czas pracy |
|
1.6 |
Oceniono |
|
2 |
300 |
|
3 |
41 |
|
4 |
12 |
|
5 |
5.5 |
|
5.5 |
4 |
To złącze robotyczne wyróżnia się prostą konstrukcją, stabilnym momentem obrotowym i doskonałą kontrolą kosztów, przy niskich barierach montażowych i produkcyjnych. Chociaż jego ultrawysoka precyzja jest gorsza od modułów złączy harmonicznych, jego niezawodne działanie w pełni spełnia konwencjonalne przemysłowe standardy precyzyjnego sterowania.
Ma szerokie zastosowanie w robotach humanoidalnych, psach-robotach, ramionach robotów współpracujących i robotach zbierających. Dodatkowo idealnie pasuje do hulajnog elektrycznych i innego inteligentnego sprzętu mobilnego wymagającego stabilnej kontroli ruchu, stając się opłacalnym priorytetem w projektach robotów i inteligentnych urządzeń o średniej precyzji.
