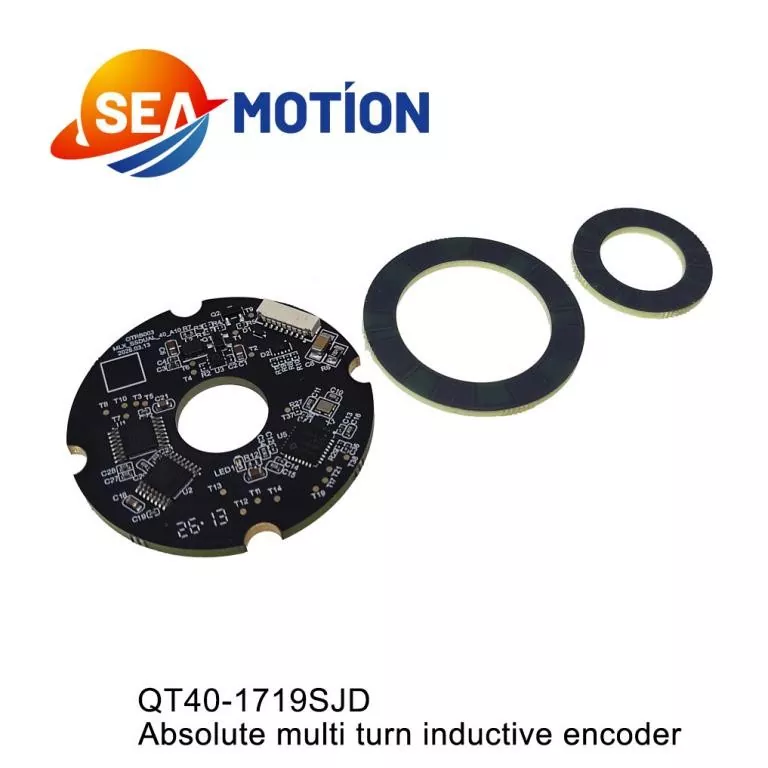

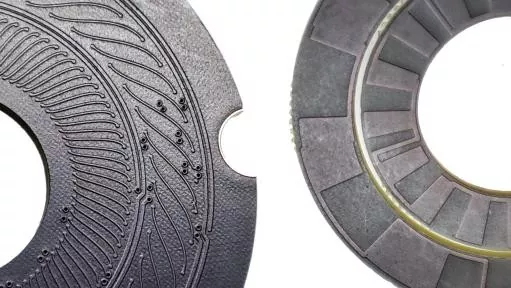

SEA MOTION to zaufany dostawca absolutnych wieloobrotowych enkoderów indukcyjnych w Chinach, oferujący wysokowydajne wieloobrotowe absolutne enkodery indukcyjne do wielocyklowych pomiarów ciągłego ruchu obrotowego. Przełamując ograniczenia pozycjonowania jednym obrotem, ten enkoder dokładnie rejestruje kąt obrotu i całkowitą liczbę obrotów w ramach wielu obrotów poprzez wykrywanie indukcyjne i inteligentne przetwarzanie sygnału. Przechowuje trwale wszystkie dane dotyczące pozycji i obrotu, bez utraty danych po wyłączeniu zasilania i bez potrzeby powtarzania kalibracji zera.
|
Nr modelu |
QT40-1719SJD |
|
Rozdzielczość silnika/reduktora |
17/19 bitów |
|
Typ enkodera |
Absolutny wieloobrotowy (akumulator) |
|
Obroty enkodera |
65536 (16 bitów) |
|
Wyjście sygnału |
485/BISS-C/SSI/SPI/UART |
|
Zainstaluj szczelinę powietrzną |
0,5 mm |
|
Robocza szczelina powietrzna |
0,4 mm ~ 0,6 mm |
|
Maksymalny prąd |
<160mA |
|
Temperatura pracy |
-40 ℃ ~ 125 ℃ |
|
Temperatura przechowywania |
-50 ℃ ~ 135 ℃ |
|
Prędkość znamionowa |
≤6000 obr./min |
|
Odchylenie instalacji |
Osiowy <0,2 mm, promieniowy <0,1 mm |
|
Pływak osiowy |
≤±0,1 mm |
|
Szybkość transmisji |
2,5 Mb/s |
|
Protokół komunikacyjny |
Porozumienie Tamagawy |
|
Absolutna dokładność |
± 60" |
|
Powtarzalność |
±10" |
|
Częstotliwość odpowiedzi komunikacji |
≤16 kHz |
|
Wilgotność względna |
≤90% wilgotności względnej, bez kondensacji |
|
Wibracja |
Utrzymuj amplitudę 1,5 mm pomiędzy 10 a 55 Hz; utrzymywać przyspieszenie 98 m/s² w przedziale od 55 do 2000 Hz; test przez 2 godziny na oś (X, Y i Z), łącznie 6 godzin. |
|
Zaszokować |
Przyspieszenie udaru 980 m/s², 11 ms; 3 wstrząsy w każdym kierunku, łącznie 18 wstrząsów. |
|
Ochrona IP |
Zabezpieczenie tylnej obudowy silnika |
|
Specyfikacja |
Temperatura T=25℃ |
|||
|
Min |
Oceniono |
Maks |
||
|
Napięcie zasilania |
4,75 V |
5 V |
5,25 V |
|
|
Pobór mocy głównego zasilacza |
--- |
100 mA |
-- |
|
|
Różnicowy poziom wyjściowy |
Wysoki poziom |
3,5 V |
-- |
-- |
|
Niski poziom |
-- |
-- |
1,7 V |
|
|
Czas zmiany krawędzi |
-- |
-- |
100 ns |
|
|
Rezystancja izolacji |
50MΩ |
-- |
-- |
|
Enkoder ten łączy w sobie wysoką precyzję i możliwość pomiaru na duże odległości. Obsługuje setki, a nawet tysiące zwojów ciągłego monitorowania pozycji, zachowując wysoką rozdzielczość i niski poziom opóźnienia sygnału wyjściowego. Przyjmując technologię indukcyjną klasy przemysłowej, charakteryzuje się silną zdolnością przeciwzakłóceniową, odpornością na wstrząsy i odpornością na wilgoć, odpowiednią do długotrwałej nieprzerwanej pracy przemysłowej. Obsługuje różnorodne interfejsy komunikacji przemysłowej i jest kompatybilny ze złożonymi systemami automatycznego sterowania, zapewniając doskonałą stabilność i skalowalność.
|
Lokalizacja terminala (1 ~ 8) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
definicje |
PE |
NC |
SCK |
MOSI |
MISO |
CS |
+5 V |
GND |
|
Kolor drutu |
Żółto-zielony |
-- |
Żółty |
Zielony |
Biały |
Niebieski |
Czerwony |
Czarny |

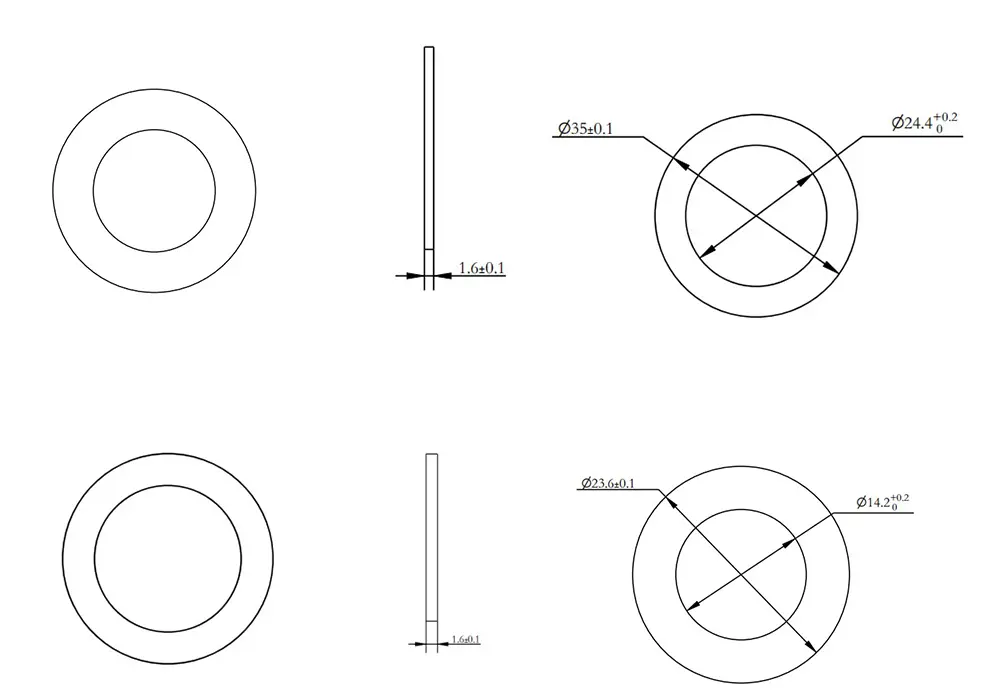

Wymiary wirnika /zewnętrzne i wewnętrzne

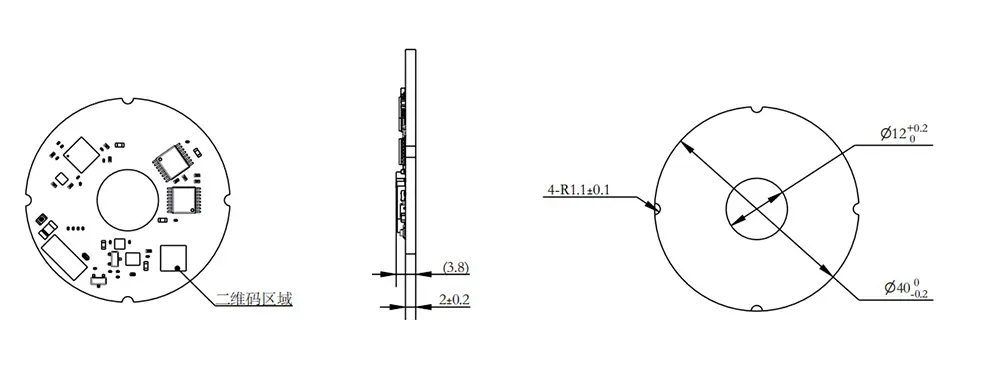

wymiary stojana
Q T 40- 1719 S JD
①②③ ④ ⑤ ⑥
①-Q: Enkoder indukcyjny serii DM Q
②-T: Podwójny enkoder Lpsilateralny
③-40: Zewnętrzna średnica stojana 40 mm
④-1719: 17: rozdzielczość enkodera silnika: 17 bitów;
19: Rozdzielczość reduktora: 19 bitów
⑤-S: Typ sygnału: SPI
⑥-JD: Promieniowy (wyjście z terminala poziomego)
Absolutny wieloobrotowy enkoder indukcyjny jest podstawowym wyposażeniem do sterowania ruchem o długim skoku i wieloobrotowym. Jest szeroko stosowany w ciężkich maszynach przemysłowych, systemach trakcji wind, sprzęcie do wytwarzania energii wiatrowej, lotniczych mechanizmach obrotowych i dużych zautomatyzowanych urządzeniach podnoszących. Zapewnia niezawodne wieloobrotowe sprzężenie zwrotne położenia dla długodystansowych i wielocyklowych ruchów obrotowych, gwarantując precyzyjne sterowanie i bezpieczną pracę dużych urządzeń przemysłowych.

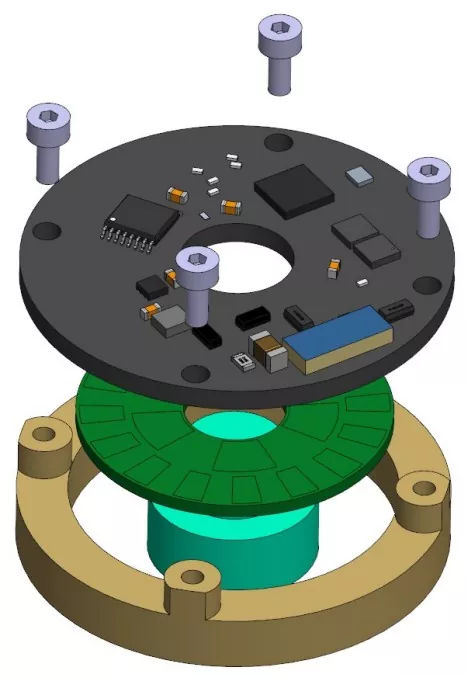

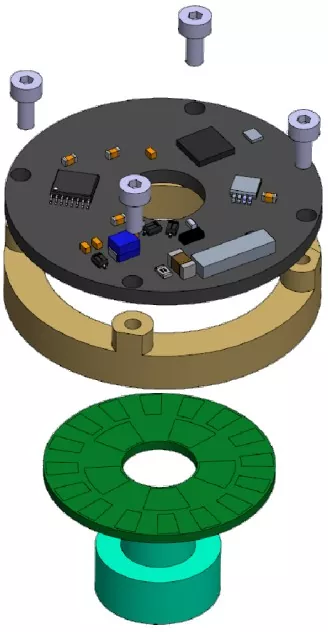

Schemat instalacji Narzędzia wymagane do instalacji
Wkrętak dynamometryczny Phillips
Klucz dynamometryczny sześciokątny 1,5 mm (metryczny)
4 śruby M2x5,5 Phillips z płaskimi podkładkami
2 śruby ustalające z gniazdem sześciokątnym M3x3 i łbem stożkowym
8 śrub z łbem stożkowym Phillips M1,6x6
Kolejność instalacji
Instalacja wirnika:
① Zamontuj wirnik enkodera na wale silnika i ustaw go prawidłowo;
②Użyj kleju DP460, aby bezpiecznie przykleić płytkę wirnika enkodera do tulei wału.
[Notatka]:
1) Jeżeli wysokość rotora wymaga regulacji, czynność dokręcania należy wykonać dopiero po zakończeniu regulacji;
2) Aby zapobiec poluzowaniu się śrub, nałóż wcześniej klej do gwintów na gwintowane otwory lub użyj śrub z powłoką wstępną.
Zalecany moment dokręcania wynosi 7 ± 0,2 kgf·cm.
Instalacja stojana:
① Umieść stojan enkodera na powierzchni montażowej i dopasuj cztery otwory na śruby;
② Używając śrubokręta dynamometrycznego Phillips, wkręcaj kolejno cztery zespoły śrub
(Śruba krzyżowa M2x5,5 Phillips + zespół podkładki płaskiej).
[Uwaga]: Aby zapobiec poluzowaniu się śrub, nałóż wcześniej klej do gwintów na gwintowane otwory lub użyj wstępnie pokrytych śrub. Zalecany moment dokręcania: 2,8 ± 0,2 kgf·cm.
