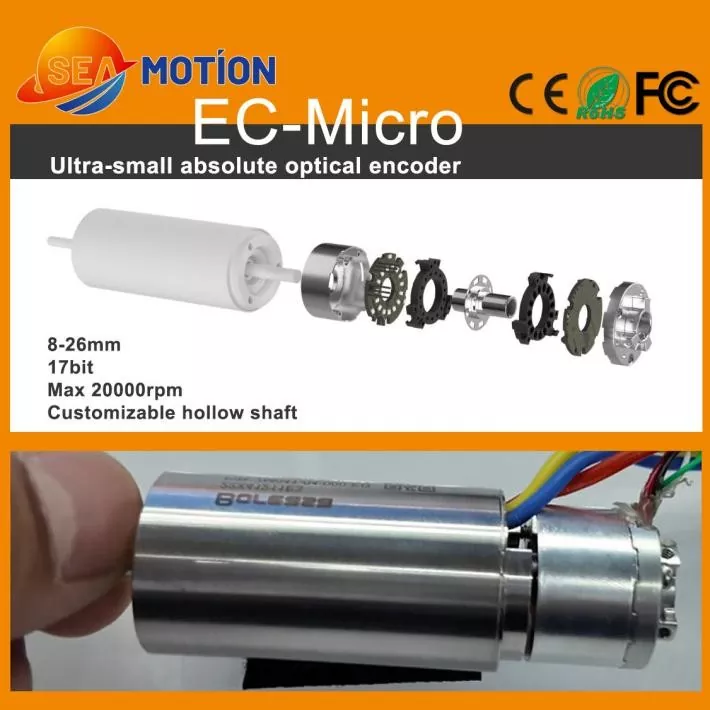

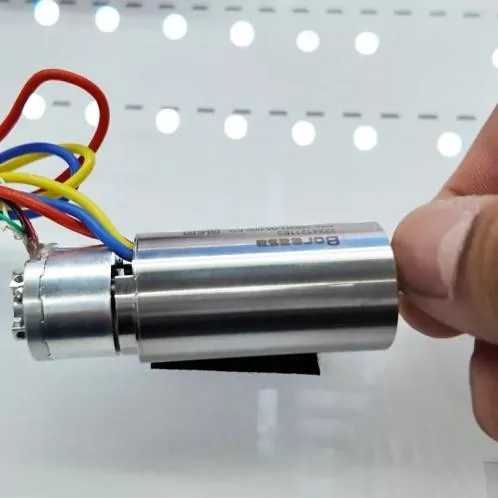

Seria EC-Micro absolutnych wieloobrotowych enkoderów fotoelektrycznych charakteryzuje się wyjątkowo małymi wymiarami montażowymi. Dostępne w średnicach zewnętrznych od 8 mm do 26 mm, z pustą strukturą, możliwością 17-bitów, maksymalną prędkością 20 000 obr./min i możliwością dostosowywania. Seria miniaturowych absolutnych wieloobrotowych enkoderów fotoelektrycznych EC-Micro zaspokaja potrzebę precyzyjnego pozycjonowania w produktach takich jak silniki bezrdzeniowe, zręczne dłonie i moduły ZR, gdzie ograniczona przestrzeń wewnętrzna uniemożliwia ich zastosowanie. Ponadto, ze względu na właściwości enkoderów optycznych, oferują one silniejsze właściwości przeciwzakłóceniowe w porównaniu do enkoderów magnetycznych.
Seria EC-Micro absolutnych wieloobrotowych enkoderów fotoelektrycznych to absolutny wieloobrotowy enkoder optyczny stosowany w silnikach bezrdzeniowych, zręcznych rękach, modułach ZR i instalacjach o ograniczonej przestrzeni.
Seria miniaturowych absolutnych wieloobrotowych enkoderów fotoelektrycznych EC-Micro to produkt o znaczącym potencjale rynkowym w łańcuchu dostaw JINGYUE MOTION Control. Jego kompaktowe wymiary pozwalają zaspokoić potrzeby silników bezrdzeniowych o średnicy zewnętrznej 8mm-26mm, a także mogą być stosowane w miniaturowych serwomotorach prądu stałego lub modułach ZR.
Miniaturowy absolutny wieloobrotowy enkoder fotoelektryczny serii EC-Micro ma średnicę zewnętrzną 8–26 mm, pustą konstrukcję (z możliwością dostosowywania), 17-bitową rozdzielczość i maksymalną prędkość 20 000 obr./min.
|
Parametr |
Specyfikacja |
|
Rezolucja |
17-bitowy |
|
Interfejs wyjściowy |
RS485 |
|
Szybkość transmisji |
2,5 Mb/s |
|
Błąd skumulowany |
± 80" |
|
Ciągły błąd |
±5" |
|
Powtarzalność |
12-bitowy |
|
Zakres wieloobrotowy |
24 bity przy rozdzielczości 17 bitów; 16 bitów przy rozdzielczości 23 bity |
|
Parametr |
Specyfikacja |
|
Mieszkania |
Aluminium |
|

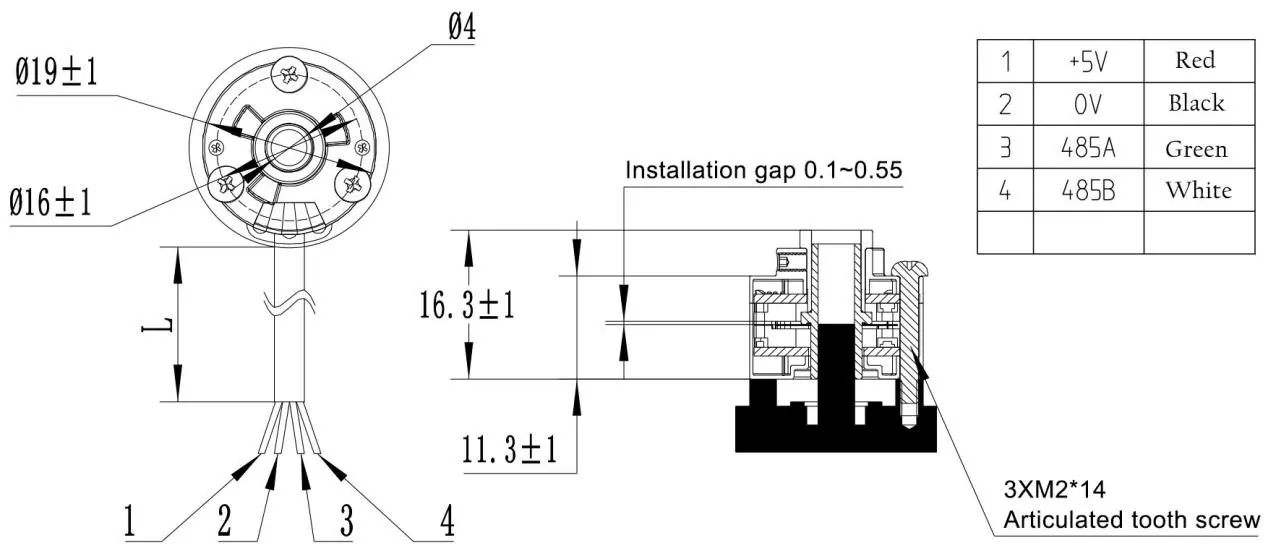

Wymiary |
ø19mm, H=14,5mm / Możliwość dostosowania |
|
Śruby montażowe |
M2 |
|
Średnica wału silnika |
4-6 mm |
|
Dysk z kodem |
Stal nierdzewna |
|
Dopuszczalne przemieszczenie wału |
Promieniowy ±0,1 mm; Osiowy ±0,1 mm |
|
Przyspieszenie kątowe |
Maksymalnie: 80000 obr./min |
|
Maksymalna dopuszczalna prędkość |
20000 obr./min |
|
Klasa ochrony |
IP40 (po instalacji) |
|
Parametr |
Specyfikacja |
|
Napięcie wejściowe |
DC5V±5% |
|
Podłączenie elektryczne |
5-pinowy interfejs lutowania PCB |
|
Prąd operacyjny |
≤150mA (bez obciążenia) |
|
Dokładność wykrywania przegrzania |
± 3 ℃ |
|
Czas narastania/opadania poziomu wyjściowego |
≤100ns |
|
Życie elektryczne |
24000h (MTBF 85℃) |
|
Parametr |
Specyfikacja |
|
Temperatura |
Temperatura pracy: -20 ℃ do 85 ℃; Temperatura przechowywania: -40 ℃ do 105 ℃ |
|
Wilgotność |
10%-90% (bez kondensacji) |
|
Obowiązująca wysokość |
≤2000m |
|
Czas przechowywania |
45 dni |
|
Certyfikaty produktów |
CE, RoHS, FCC |
|
Gwarancja |
1 rok |
Miniaturowy absolutny wieloobrotowy enkoder fotoelektryczny EC-Micro charakteryzuje się 17-bitową rozdzielczością, komunikacją RS485 i konfigurowalnym absolutnym, wieloobrotowym, pustym rdzeniem.
Zastosowania obejmują:
1. Silniki bezrdzeniowe;
2. Zręczne ręce;
3. moduły ZR;
