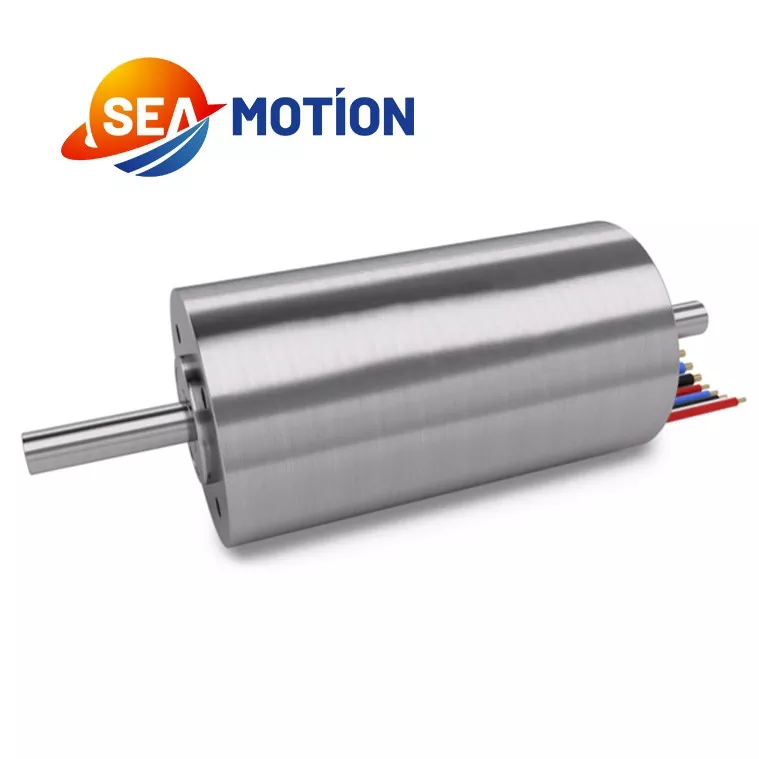

Bezrdzeniowy silnik bezszczotkowy SEA MOTION to wysokiej klasy precyzyjny element ruchu opracowany niezależnie dla ultrastabilnych i dynamicznych scenariuszy przemysłowych, w oparciu o najlepszy profesjonalny zespół badań technicznych firmy. Różni się od konwencjonalnych silników bezszczotkowych, wykorzystuje innowacyjną zoptymalizowaną strukturę uzwojenia i samodzielnie opracowany proces automatycznego nawijania, skutecznie poprawiając wydajność pracy silnika i ogólną żywotność. Produkt obsługuje podwójne sprzężenie zwrotne enkodera magnetycznego i enkodera optycznego, obejmujące tryby przyrostowego i absolutnego wieloobrotowego sprzężenia zwrotnego i może być wyposażony w moduły przekładni planetarnych, aby spełnić wymagania wyjściowe dotyczące wysokiego momentu obrotowego. Dzięki bezrdzeniowej konstrukcji silnik całkowicie unika utraty rdzenia i problemów z momentem zaczepowym.

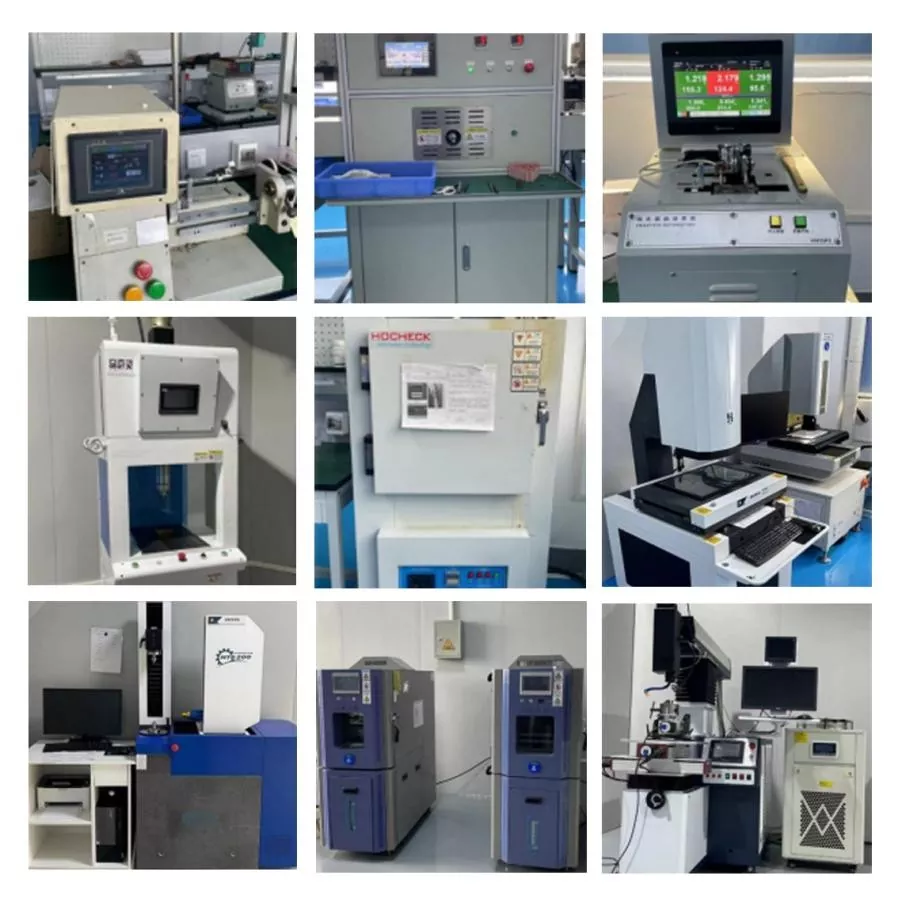

Wspierany przez w pełni kontrolowany system łańcucha dostaw obejmujący badania i rozwój, produkcję i kontrolę jakości, każdy bezrdzeniowy silnik bezszczotkowy SEA MOTION przechodzi rygorystyczne, standardowe testy kontroli jakości. Dzięki stabilnej wydajności porównywalnej z importowanymi markami i elastycznym możliwościom dostosowywania, nasze produkty zastąpiły importowane komponenty w wielu zaawansowanych dziedzinach, dostarczając opłacalne i niezawodne rozwiązania dla klientów na całym świecie.

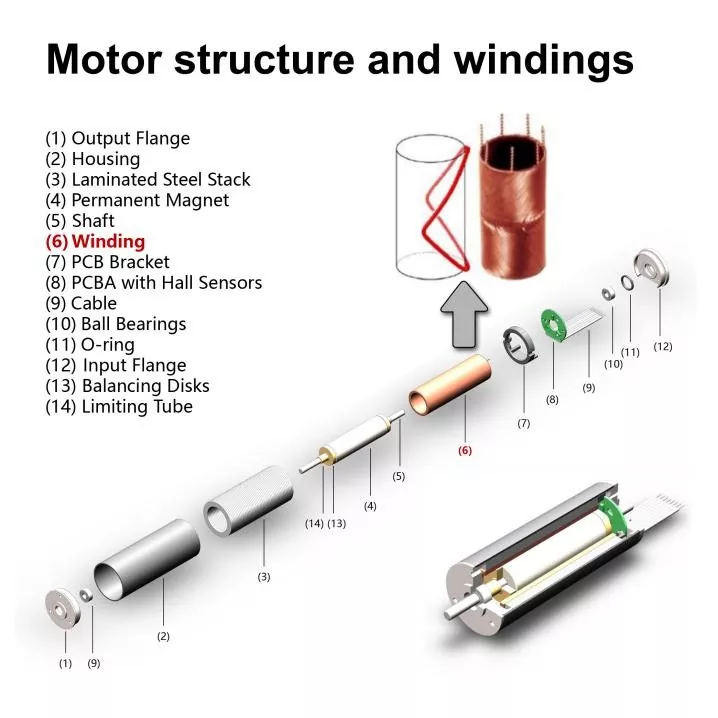

1. Kołnierz wyjściowy
2.Housing
3. Stos stali laminowanej
4. Magnes trwały
5.Shaft
6.Winding
7.Wspornik PCB
8.PCBA z czujnikami Halla
9.Cable
10. Łożyska kulkowe
11.O-ring
12. Kołnierz wejściowy
13.Wyważanie dysków
14.Rura ograniczająca
Oto porównanie specyfikacji silników bezrdzeniowych SEA MOTION z specyfikacjami krajowych konkurentów i wiodących międzynarodowych marek. Dane te pochodzą z ich oficjalnej strony internetowej.
|
Parametr |
Nasz silnik |
Maxona |
Faulhabera |
Portescap |
Inna marka |
|
Marka |
Nasz silnik |
Maxona |
Faulhabera |
Portescap |
Inna marka |
|
Model |
EC1636 |
EC-Max1636 |
B 1628 |
16ECP36 |
WE 1636 |
|
Średnica / mm |
16 |
16 |
16 |
16 |
16 |
|
Napięcie znamionowe / V |
24 |
24 |
24 |
24 |
24 |
|
Maksymalna wydajność /% |
72 |
71 |
69 |
/ |
72.2 |
|
Brak prędkości ładowania / obr./min |
15600 |
11900 |
31600 |
12420 |
14668 |
|
Brak prądu obciążenia / mA |
90 |
31.9 |
45 |
35 |
50 |
|
Rezystancja fazowa / Ω |
6.12 |
20.5 |
15.2 |
21 |
10.8 |
|
Maksymalny ciągły moment obrotowy / mNM |
7 |
8.19 |
3.3 |
7.2 |
6 |
|
Moment utyku / mNM |
56.4 |
22 |
11 |
/ |
33 |
|
Stała prędkość / obr/min/V |
653 |
510 |
1349 |
543 |
625 |
|
Stała momentu obrotowego / mNM/A |
14.4 |
18.7 |
7.08 |
17.6 |
15.3 |
|
Nachylenie / obr/min/mNM |
277 |
556 |
2896 |
648 |
444 |
|
Mechaniczna stała czasowa / ms |
2.23 |
4.95 |
16.4 |
3.7 |
2.9 |
|
Moment bezwładności / gcm² |
0.756 |
0.85 |
0.54 |
0.6 |
0.62 |
|
Długość / mm |
36 |
36 |
28 |
36 |
36 |
|
Parametr |
Nasz silnik |
Maxona |
Faulhabera |
Portescap |
Inna marka |
|
Marka |
Nasz silnik |
Maxona |
Faulhabera |
Portescap |
Inna marka |
|
Model |
EC2248 |
EC-Max2248 |
B 2057 |
22ECP45 |
WE 2248 |
|
Średnica / mm |
22 |
22 |
20 |
22 |
22 |
|
Napięcie znamionowe / V |
24 |
24 |
24 |
24 |
24 |
|
Maksymalna wydajność /% |
78 |
76 |
84 |
/ |
79.7 |
|
Brak prędkości ładowania / obr./min |
12900 |
12900 |
24900 |
15700 |
12930 |
|
Brak prądu obciążenia / mA |
146 |
121 |
129 |
60 |
102 |
|
Rezystancja fazowa / Ω |
2.25 |
3.44 |
1.32 |
1.5 |
2.71 |
|
Maksymalny ciągły moment obrotowy / mNM |
20 |
22.7 |
19.5 |
29.4 |
18 |
|
Moment utyku / mNM |
187 |
121 |
172 |
/ |
153 |
|
Stała prędkość / obr/min/V |
543 |
549 |
1010 |
654 |
545 |
|
Stała momentu obrotowego / mNM/A |
17.5 |
17.4 |
9.46 |
14.6 |
17.5 |
|
Nachylenie / obr/min/mNM |
69.8 |
109 |
141 |
67.2 |
84.3 |
|
Mechaniczna stała czasowa / ms |
2.54 |
5.06 |
5.9 |
1.6 |
2.8 |
|
Moment bezwładności / gcm² |
3.43 |
4.45 |
4 |
2.3 |
3.1 |
|
Długość / mm |
45 |
45 |
/ |
45 |
45 |
W przypadku tej samej wielkości nawet niewielka poprawa wydajności i parametrów stanowi wyzwanie dla projektowania, produkcji i kontroli jakości.
Bezrdzeniowy, bezszczotkowy silnik SEA MOTION charakteryzuje się niezrównaną wydajnością w zakresie precyzyjnego sterowania ruchem. Jego bezrdzeniowa struktura zapewnia wyjątkowo wysoką wydajność, niższe wytwarzanie ciepła i wyjątkowo niskie zakłócenia elektromagnetyczne, podczas gdy wyjątkowo mały moment bezwładności zapewnia ultraszybką reakcję dynamiczną i doskonałą liniowość sterowania. Silnik pracuje niezwykle płynnie, bez drgań przy niskiej prędkości, z precyzyjną kontrolą prędkości, osiągając miniaturyzację i wysoką gęstość mocy, doskonale dopasowując się do ograniczonej przestrzeni instalacyjnej sprzętu precyzyjnego. Jest szeroko stosowany w wielu zaawansowanych gałęziach przemysłu: sprzęcie medycznym, w tym robotach chirurgicznych i precyzyjnych urządzeniach medycznych; automatyka przemysłowa, taka jak zręczne ręce robotów i precyzyjne platformy serwo; elektronika użytkowa, taka jak drony i wysokiej klasy sprzęt do stabilizacji obrazu; oraz miniaturowe serwa lotnicze i systemy kontroli położenia. Jest to idealny podstawowy element napędowy nowoczesnego, precyzyjnego, inteligentnego sprzętu.
