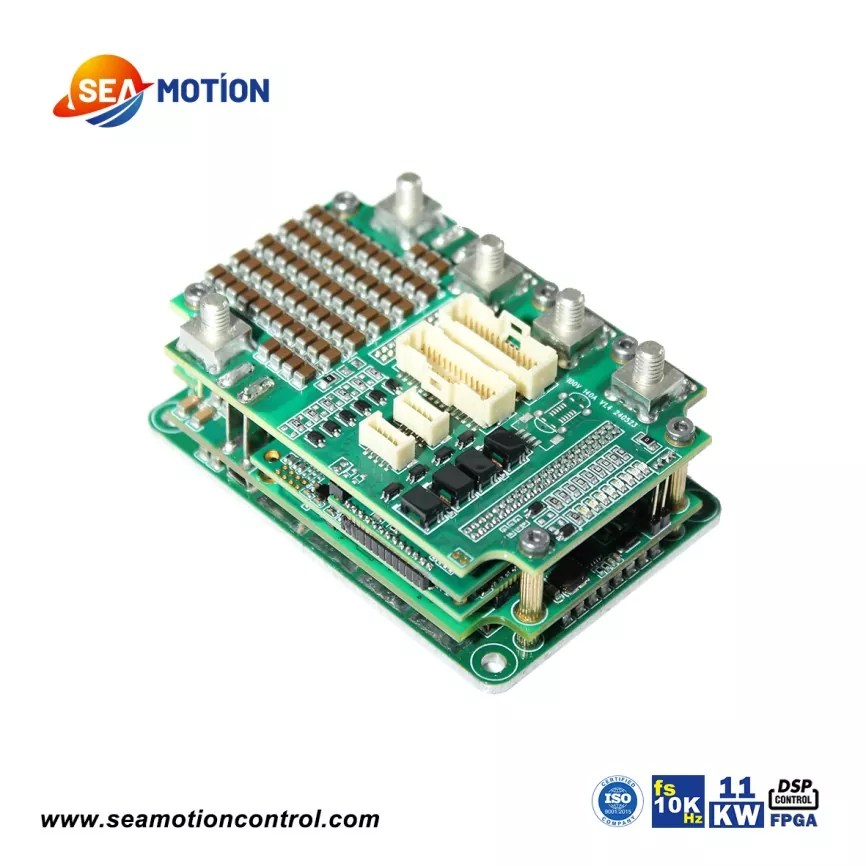

Kompaktowe serwonapędy prądu stałego

Serwonapędy SEA 140A Compact DC charakteryzują się niezrównaną kompaktową obudową i potężnymi możliwościami przetwarzania danych. Podobnie jak SEA1-80A, SEA140A również opiera się na architekturze DSP + FPGA.

Dzięki temu produkt ma niezwykle potężne możliwości przetwarzania danych — dużą przepustowość, wysoką szybkość reakcji i równoległe przetwarzanie danych. Częstotliwość próbkowania pętli prądowej SEA140A również sięga 10 kHz i charakteryzuje się wyjątkową liniowością.

Pod względem ciągłej efektywnej mocy wyjściowej SEA140A osiąga 11 kW. Dzięki temu nasze produkty mogą napędzać silniki o większej mocy przy prądzie magistrali 140A. Jeśli chodzi o sprzężenie zwrotne z enkoderem, obsługujemy prawie wszystkie popularne typy sprzężenia zwrotnego z enkoderami. SEA140A obsługuje także przyrostowe + absolutne podwójne sprzężenie zwrotne oraz rezolwer + absolutne podwójne sprzężenie zwrotne.

Seria wysokowydajnych kompaktowych serwonapędów prądu stałego SEA MOTION wykorzystuje proces PCB składający się z 8–12 warstw. Produkty mają ułożoną w stos, nitowaną strukturę opartą na funkcji — dolna warstwa zawiera moduł zasilania, kolejna warstwa to moduł napędowy, następna warstwa to moduł sterujący, następna warstwa to moduł komunikacyjny, a górna warstwa to płyta interfejsu. Zaletami tej konstrukcji jest duża gęstość komponentów, pozwalająca na uzyskanie bardzo małych rozmiarów produktu; podział funkcjonalny minimalizuje zakłócenia; a dolne podłoże aluminiowe poprawia odprowadzanie ciepła przez komponenty mocy. Wadami są wyższe koszty produkcji i dłuższe cykle rozwojowe.

Parametr produktu (specyfikacja)

SEA140A charakteryzuje się maksymalnym prądem magistrali wynoszącym 140 A, 160 A i 40 A, co odpowiada maksymalnym napięciom 100 V, 80 V i 200 V. Przy prądzie magistrali wynoszącym 140 A, ciągły efektywny prąd wyjściowy wynosi 99 A, a maksymalna ciągła moc wyjściowa osiąga 11 kW. Należy pamiętać, że maksymalne napięcie, o którym mówimy, to najwyższe napięcie, jakie produkt może wytrzymać. Produkt zazwyczaj nie powinien pracować przy najwyższym napięciu przez dłuższy czas. Zalecamy napięcie robocze pomiędzy minimalnym napięciem zasilania a znamionowym napięciem zasilania.

Cecha produktu i zastosowanie

Podobnie jak wszystkie wysokowydajne, kompaktowe serwonapędy DC z serii SEA MOTION, SEA140A można zastosować w prawie wszystkich zaawansowanych zastosowaniach. Charakteryzuje się niewielkimi rozmiarami, dużą wydajnością prądową, dużą mocą wyjściową i obsługuje praktycznie wszystkie typy sprzężenia zwrotnego enkodera, w tym podwójne sprzężenie zwrotne przyrostowe + absolutne lub rezolwerowe + absolutne.

Dzięki dużej przepustowości, wysokiej liniowości i wysokiej reakcji, SEA140A oferuje większą ciągłą moc wyjściową w porównaniu do SEA1-80A. Nasz dział badawczo-rozwojowy bada obecnie masową produkcję węglika krzemu jako komponentu energetycznego. Zastosowanie węglika krzemu jeszcze bardziej poprawi wydajność produktu.

Główne zastosowania SEA140A są następujące:

1. Wysokowydajne zintegrowane serwosilniki;

2. Obrotnice i sprzęt do symulacji ruchu;

3. Obwody scalone i sprzęt półprzewodnikowy, taki jak urządzenia wymagające przenoszenia materiałów i wymagające dużych obciążeń;

4. Urządzenia automatyki przemysłowej;

5. Pojazdy i sprzęt specjalny, np. sprzęt do jazdy autonomicznej;

6. Duże pojazdy AGV

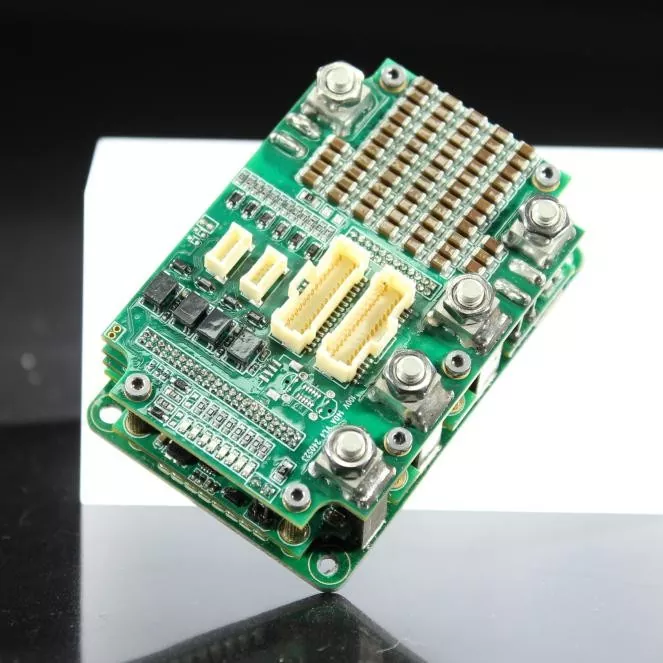

Szczegóły produkcji

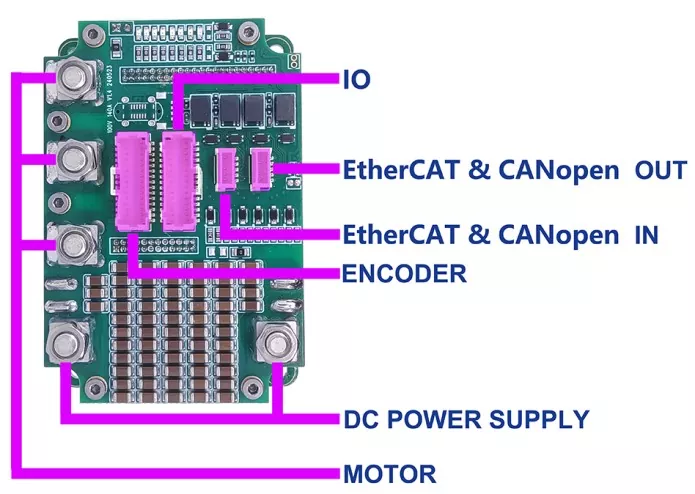

Definicja interfejsu kompaktowego serwonapędu prądu stałego SEA 140A

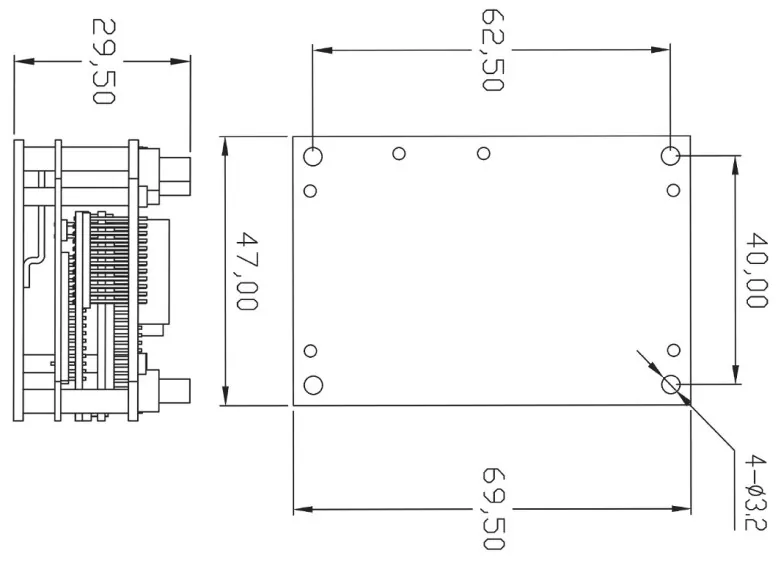

Rozmiar produktu / mm

Wideo produktów
