Serwonapędy DC o wysokiej precyzji

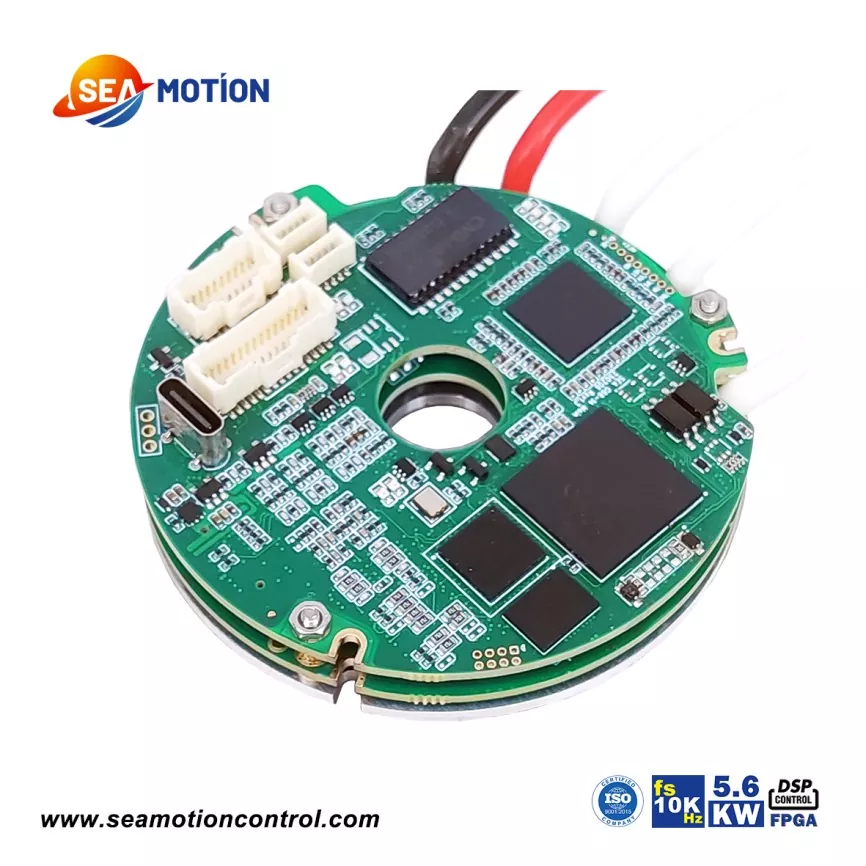

Okrągłe serwonapędy DC SEA C68 o wysokiej precyzji należą do serii kołowej SEA MOTION. Podobnie jak wszystkie produkty z serii SEA MOTION, wykorzystuje architekturę DSP + FPGA. Architektura ta oferuje wyjątkowe możliwości przetwarzania danych. SEA C68 obsługuje protokoły komunikacyjne magistrali EtherCAT lub CANopen oraz różne sprzężenia zwrotne z enkoderem głównego nurtu. Jeśli chodzi o cyfrowe wejścia i wyjścia, SEA C68 posiada 6 cyfrowych portów wejściowych i 2 cyfrowe porty wyjściowe.

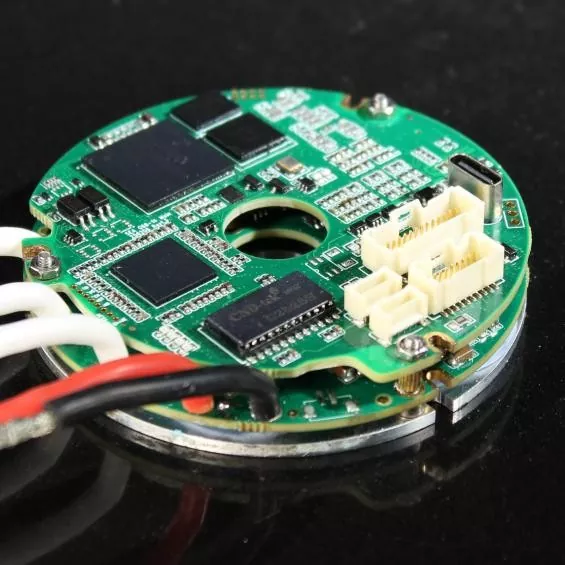

SEA C68 ma zewnętrzną średnicę 68 mm i pustą konstrukcję. Produkt podzielony jest na trzy warstwy. Dolna warstwa zawiera moduł mocy, w którym znajdują się elementy mocy; warstwa środkowa zawiera moduł napędowy; a górna warstwa zawiera moduły sterujące i komunikacyjne wraz z różnymi interfejsami.

Parametr produktu (specyfikacja)

SEA C68 ma prąd znamionowy magistrali 1–80 A, ciągły prąd skuteczny 0,7–56,5 A i maksymalną ciągłą moc wyjściową 5600 W. BOM dla SEA C68 jest identyczny jak dla SEA 1-80A. Jeśli chodzi o typy sprzężenia zwrotnego enkodera, SEA C68 obsługuje sprzężenie zwrotne z enkoderów absolutnych, enkoderów inkrementalnych, czujników Halla, sygnałów analogowych i rezolwerów. Podobnie jak SEA 1-80A, SEA C68 obsługuje również przyrostowe + absolutne podwójne sprzężenie zwrotne lub resolwer + absolutne podwójne sprzężenie zwrotne.

Cecha produktu i zastosowanie

Podobnie jak wszystkie serwonapędy DC o wysokiej precyzji serii SEA MOTION, SEA C68 można zastosować w prawie wszystkich zaawansowanych dziedzinach produkcji. Charakteryzuje się pustą toroidalną konstrukcją, maksymalnym prądem magistrali wynoszącym 80 A i maksymalną ciągłą mocą wyjściową 5600 W. SEA C68 obsługuje różne sprzężenia zwrotne enkodera, posiada interfejsy IO i STO oraz obsługuje temperatury otoczenia do -45°C.

Charakteryzuje się pustą toroidalną konstrukcją, niewielkimi rozmiarami, dużą mocą i obsługą większości sprzężeń zwrotnych enkodera, w tym podwójnego sprzężenia zwrotnego.

Produkt charakteryzuje się dużą przepustowością i liniowością, które są podstawowymi parametrami służącymi do oceny wydajności produktu napędowego.

Główne zastosowania SEA C68 są następujące:

1. Wysokowydajne zintegrowane serwosilniki;

2. Wysokowydajne moduły łączące

Szczegóły produkcji

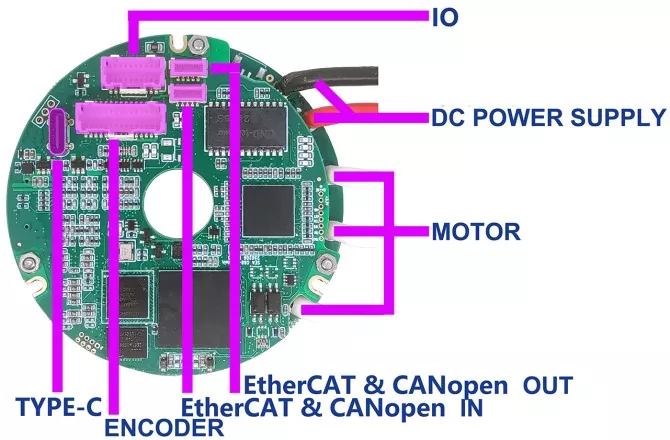

Definicja interfejsu SEA C68

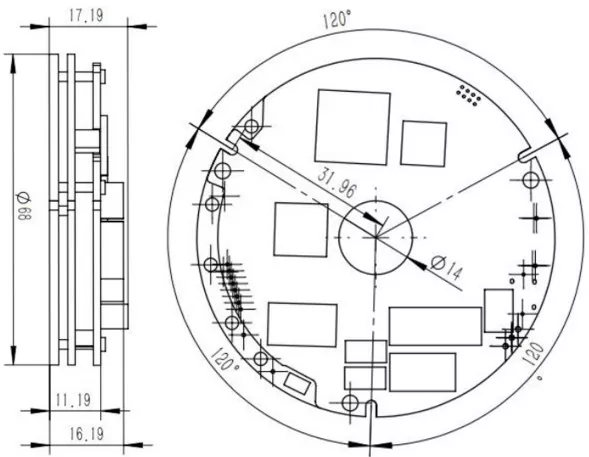

Rozmiar produktu / mm
