Precyzyjna technologia indukcji magnetycznej; Enkoder jednoobrotowy lub wieloobrotowy;
Analogowe wyjście prądowe 4-20mA, 0-20mA lub wyjście napięciowe 0-10V, 0-5V;
Można dodać sygnał przyrostowy TTL lub HTL;
Rozdzielczość jednoobrotowa do 16 bitów, rozdzielczość wieloobrotowa do 14 bitów; Doskonała odporność na wstrząsy i wibracje;
Odwrotne zabezpieczenie przed zwarciem i zwarciem, redukujące wpływ błędów instalacyjnych.

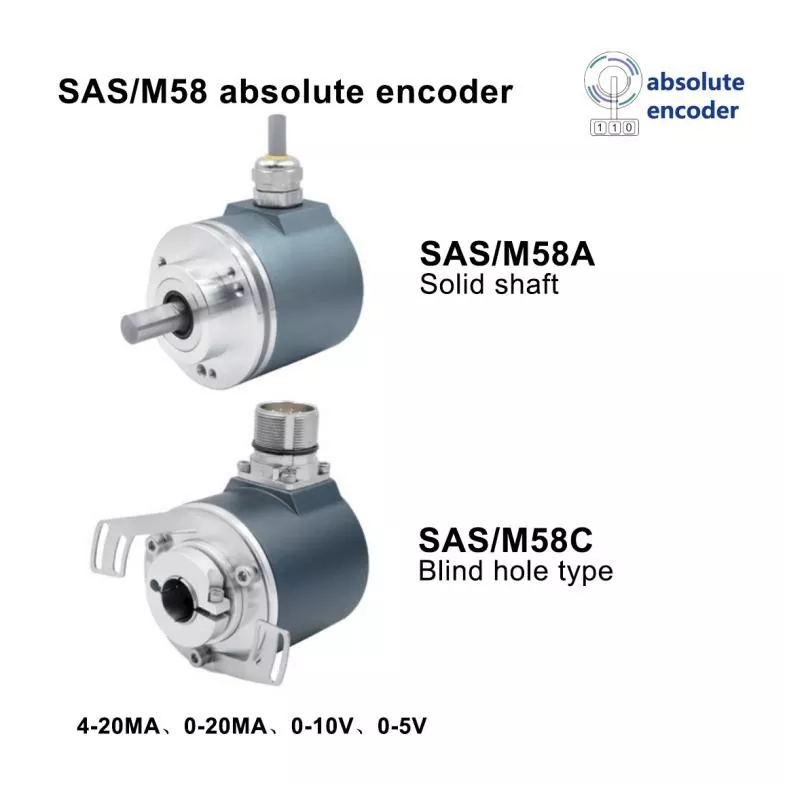

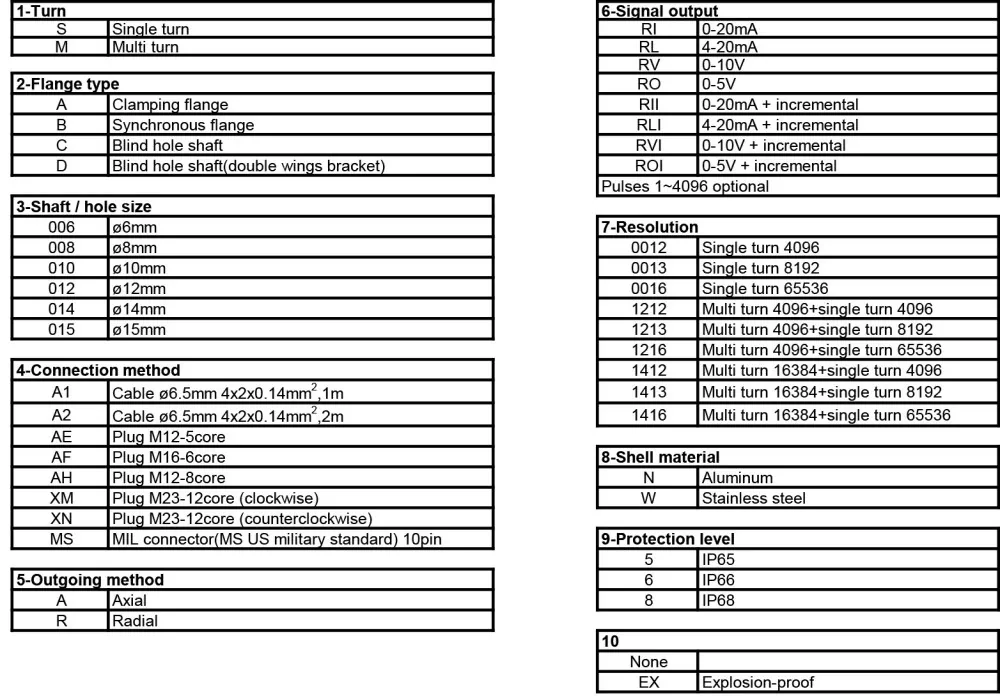

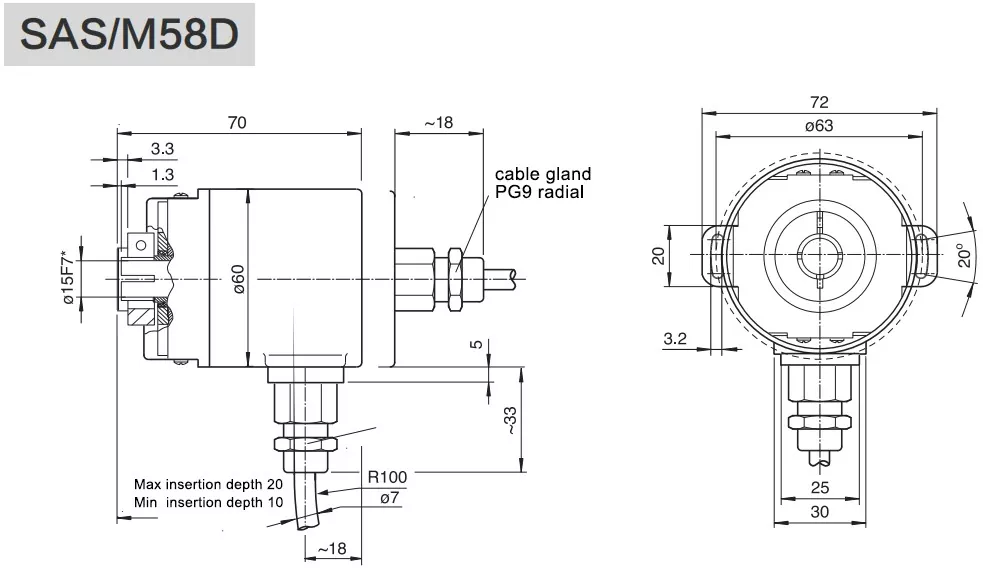

| Nr modelu | SAS/M58A/SAS/M58C |

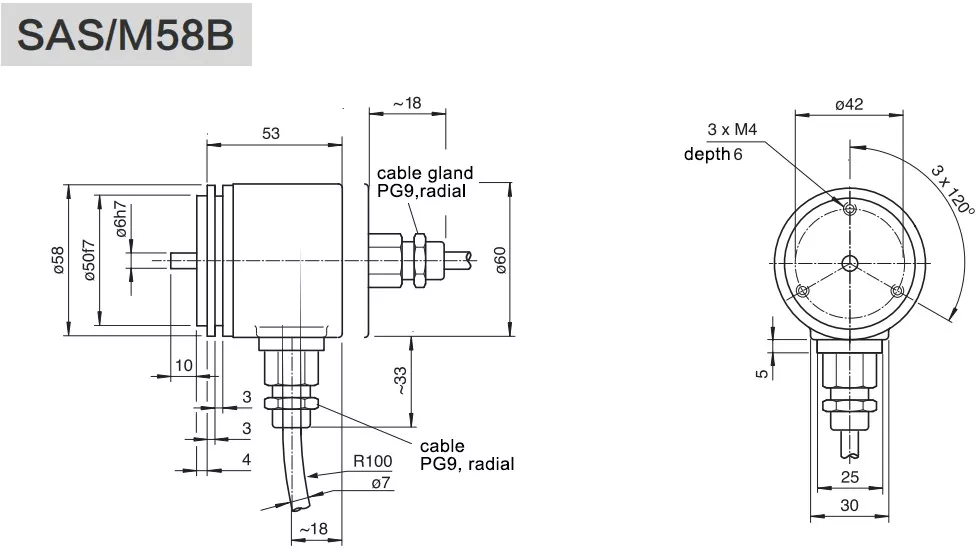

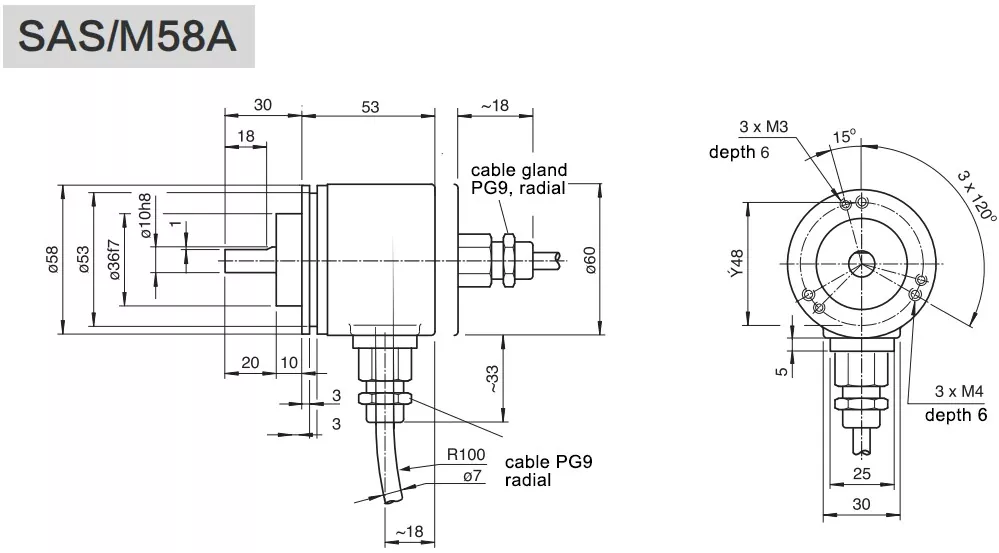

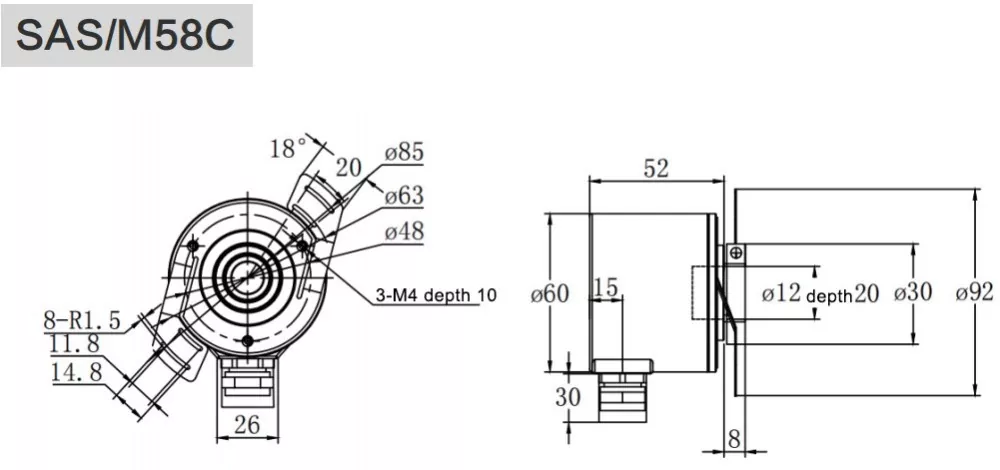

| Kołnierz | Wał pełny ø58mm z kołnierzem mocującym / otwór nieprzelotowy ø58mm |
| Rozmiar wrzeciona | ø6,8,10,12,14,15 mm Możliwość dostosowania |
| Materiał skorupy | Aluminium (opcjonalnie stal nierdzewna) |
| Interfejs wyjściowy sygnału | Standard 4-20mA, 4-20mA/RS485 + sygnał przyrostowy opcjonalnie |
| Standard 0-20mA, 0-20mA/RS485 + sygnał przyrostowy opcjonalnie | |
| Standard 0-10 V, 0-10 V/RS485 + sygnał przyrostowy opcjonalnie | |
| Standard 0-5 V, 0-5 V/RS485 + sygnał przyrostowy opcjonalnie | |
| Absolutny typ | Pojedynczy obrót / wiele obrotów |
| Napięcie zasilania | Standardowe 10~30VDC,5VDC lub 5~30VDC |
| Rozdzielczość pojedynczego obrotu | Standardowy 12-bitowy 4096, 13-bitowy 8192, 16-bitowy 65536 |
| Zakręty | 1 (jednoobrotowy), standard wieloobrotowy 12 bitów 4096, wieloobrotowy maks. 14 bitów 16384 |
| Bieżące zużycie | 70mA |
| Załaduj prąd | 80mA |
| Kondycjonowanie sygnału | Całkowitą liczbę obrotów można dowolnie regulować; odpowiednią wartość, kierunek, położenie wstępne i zewnętrzny punkt zerowy każdego obrotu można regulować; a wartość ilości analogowej można precyzyjnie regulować. |
| Zabezpieczenie przed odwrotną polaryzacją | Tak |
| Zabezpieczenie przed zwarciem | Tak |
| Ochrona odgromowa i elektryczności statycznej | Tak |
| Maksymalna prędkość | 6000 obr./min |
| Obciążenie wrzeciona | Promieniowy 200N, osiowy 100N |
| Ochrona | IP65,IP68 |
| Moment rozruchowy | <0,01 Nm |
| Temperatura pracy | -30 ℃ ~ + 85 ℃ (-40 ℃ ~ 85 ℃ opcjonalnie) |
| Temperatura przechowywania | -40 ℃ ~ + 100 ℃ |
| Odporność na uderzenia | 1000m/s2,6ms(100g) |
| Antywibracyjny | 20g |

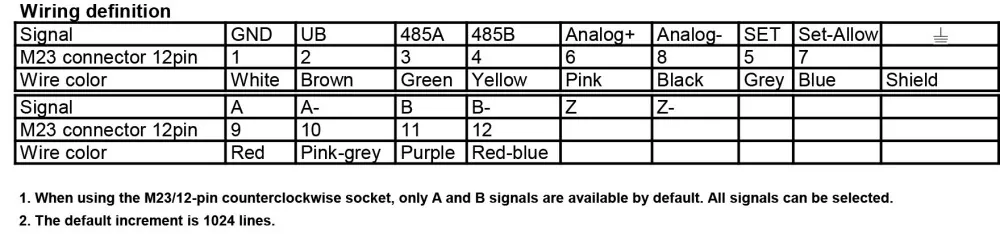

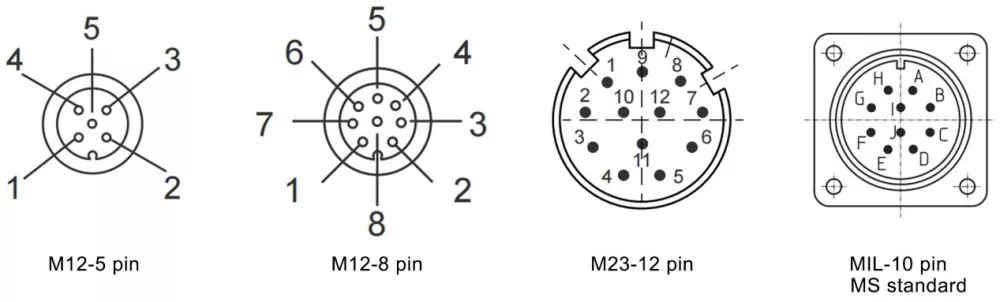

| Metoda połączenia | Kabel ekranowany 4x2x0,2-8, rdzeń M12-5, rdzeń M12-8, rdzeń M23-12, męskie złącze kołnierzowe |
| Metoda wychodząca | Promieniowy wylot boczny, osiowy wylot tylny |
| Fakultatywny | Wyjście przyrostowe TTL/RS422, HTL/push-pull |
| Sygnał przyrostowy | A+ A- B+ B- Z+ Z- |
| Impulsy na obrót | 1 ~ 4096 impulsów opcjonalnie (standard 1024,2048,4096) |
Po pierwsze, konstrukcja wyjścia analogowego umożliwia płynną i liniową transmisję sygnału, która jest doskonale kompatybilna z konwencjonalnymi przemysłowymi analogowymi systemami sterowania, realizując ciągłe monitorowanie położenia w czasie rzeczywistym bez nieciągłości sygnału. Po drugie, konstrukcja obudowy ze stopu aluminium i stali nierdzewnej wysokiej jakości zapewnia enkoderowi doskonałe właściwości antykorozyjne, przeciwwstrząsowe i przeciwwibracyjne, dostosowując się do ciężkich warunków przemysłowych o dużym zapyleniu, wysokiej wilgotności i korozyjności. Po trzecie, wysoki stopień ochrony IP65-IP68 skutecznie zapobiega zanieczyszczeniu kurzem, wodą i olejem, zapewniając długoterminową stabilną pracę w trudnych warunkach pracy. Po czwarte, obsługuje podwójne wyjście danych jednoobrotowych i wieloobrotowych z regulowaną rozdzielczością od 12 bitów do 16 bitów, spełniając różnorodne wymagania pomiarowe o niskiej precyzji, ale o wysokiej stabilności. Ponadto wiele konstrukcji kołnierzowych, rozmiarów wałów i sposobów wyprowadzania kabli zapewnia elastyczną instalację i adaptację na miejscu. Produkt jest wyposażony w niezawodne funkcje redundantne, znacznie poprawiające bezpieczeństwo operacyjne i przeszedł autorytatywne certyfikaty przemysłowe, zapewniając stabilną jakość i doskonałe możliwości dostosowania do środowiska.
Ten absolutny, wieloobrotowy enkoder magnetyczny o dużej wytrzymałości i średnicy zewnętrznej 58 mm jest szeroko stosowany w przemyśle ciężkim, gdzie wymagane jest ciągłe sprzężenie zwrotne sygnału położenia i wysoka niezawodność działania. Stosowany jest głównie w produkcji stali do regulacji położenia walcowni i sterowania przekładnią cewek stalowych, w przemyśle papierniczym do synchronizacji położenia rolek i kontroli naprężenia. Obsługuje również podstawowe urządzenia w procesach metalurgicznych, liniach produkcyjnych petrochemicznych i rafineriach ropy naftowej, zapewniając stabilne sprzężenie zwrotne dotyczące położenia urządzeń produkcyjnych i przetwórczych. Ponadto nadaje się do urządzeń dźwigowych i dźwigowych w przemyśle wydobywczym i dźwigowym, a także konwencjonalnych urządzeń do wytwarzania energii w elektrowniach, zapewniając stabilną pracę mechanicznych przekładni i ogniw regulacji położenia w trudnych warunkach pracy.
Odp.: Jesteśmy profesjonalnym, oryginalnym producentem i fabryką źródeł specjalizującą się w enkoderach do dużych obciążeń. Posiadamy niezależne warsztaty badawczo-rozwojowe, obróbcze, testujące i produkcyjne, zapewniając bezpośrednie dostawy do fabryki bez pośredników.
Odp.: Obsługujemy minimalne zamówienie 1 sztuka. Dopuszczalne są zarówno zamówienia próbne, zamówienia próbne na małe partie, jak i zamówienia zbiorcze na dużą skalę.

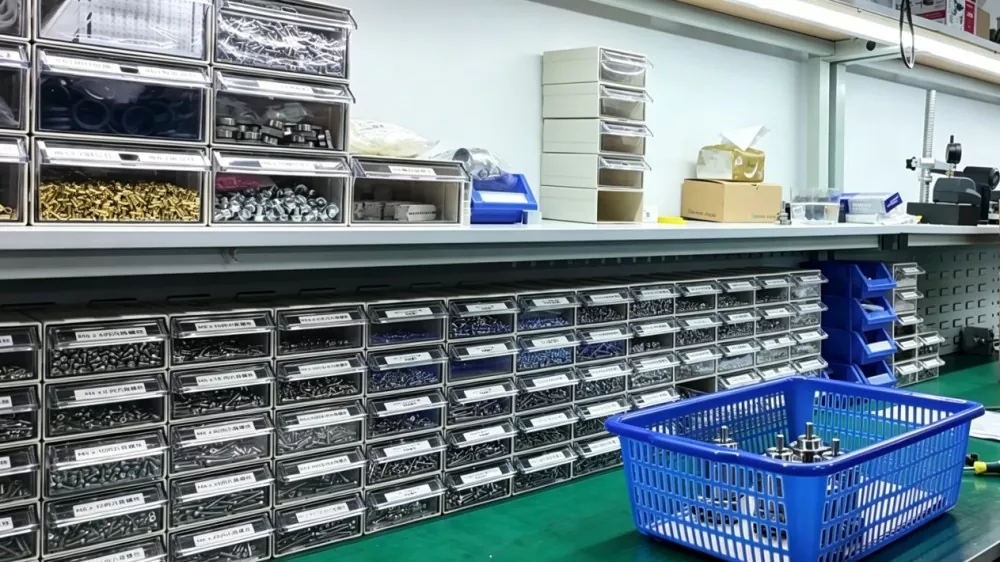

Odp.: Posiadamy samodzielny warsztat obróbczy wyposażony w 3 zestawy pięcioosiowych centrów obróbczych. Wszystkie mechaniczne części konstrukcyjne są niezależnie przetwarzane i kontrolowane, co zapewnia wysoką precyzję, spójność i stabilność wymiarów enkodera.
Odp.: W przypadku zamówień obejmujących 50 jednostek konwencjonalny czas realizacji produkcji wynosi około 25 dni roboczych. Produkty niestandardowe będą miały potwierdzony czas dostawy zgodnie z wymaganiami projektu.
O: Tak. Dzięki niezależnym możliwościom obróbki, ustandaryzowanym liniom montażowym i kompletnym procedurom testowym posiadamy stabilną zdolność produkcyjną do obsługi długoterminowych zamówień wielkoseryjnych i zamówień partyjnych w ramach projektów.
