Precyzyjna technologia indukcji magnetycznej; Enkoder jednoobrotowy lub wieloobrotowy;
Analogowe wyjście prądowe 4-20mA, 0-20mA lub wyjście napięciowe 0-10V, 0-5V;
Można dodać sygnał przyrostowy TTL lub HTL; Rozdzielczość jednoobrotowa do 16 bitów, rozdzielczość wieloobrotowa do 14 bitów;
Doskonała odporność na wstrząsy i wibracje;
Odwrotne zabezpieczenie przed zwarciem i zwarciem, redukujące wpływ błędów instalacyjnych.

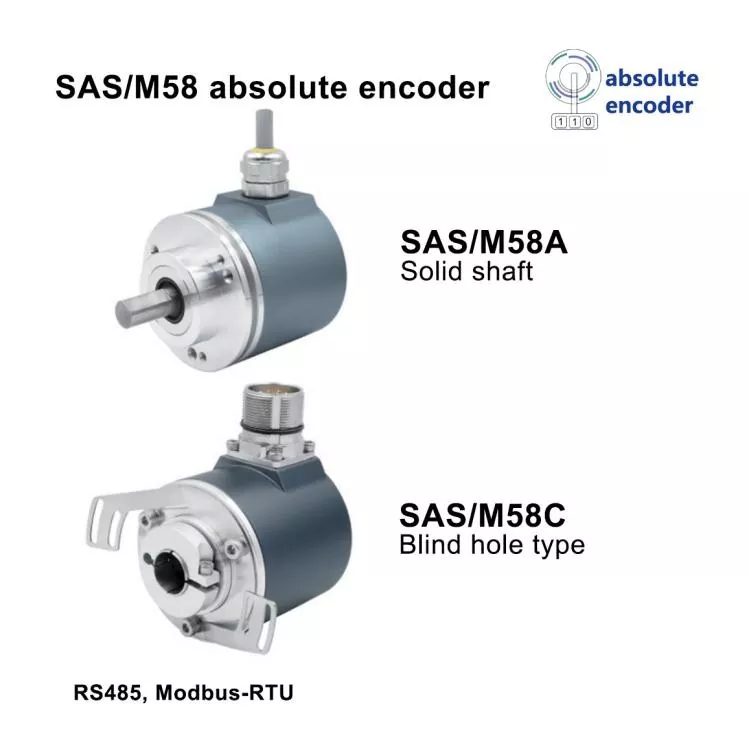

| Nr modelu | SAS/M58A/SAS/M58C |

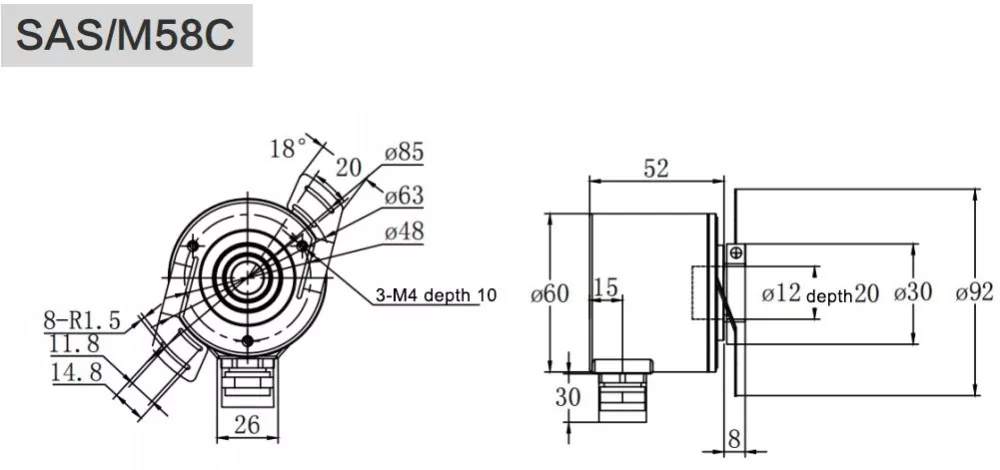

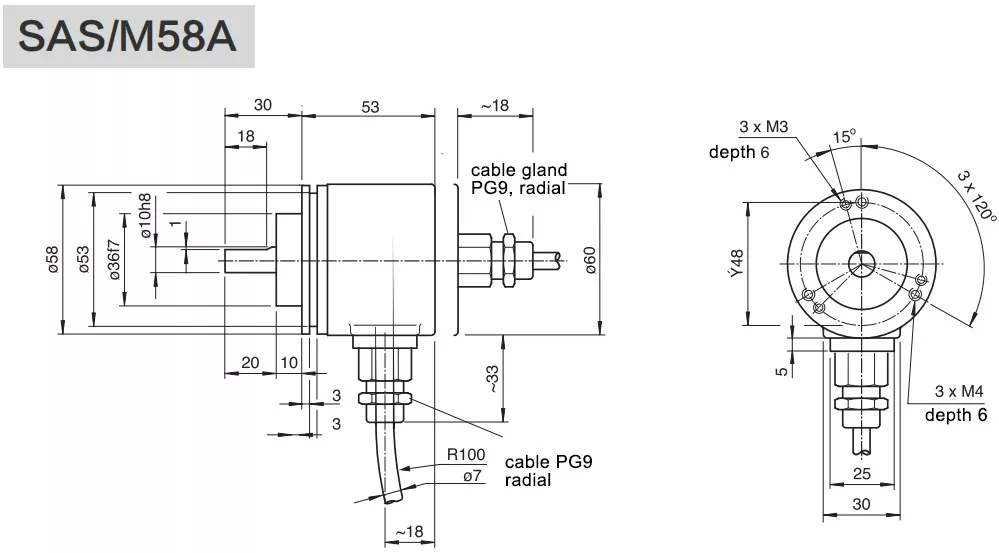

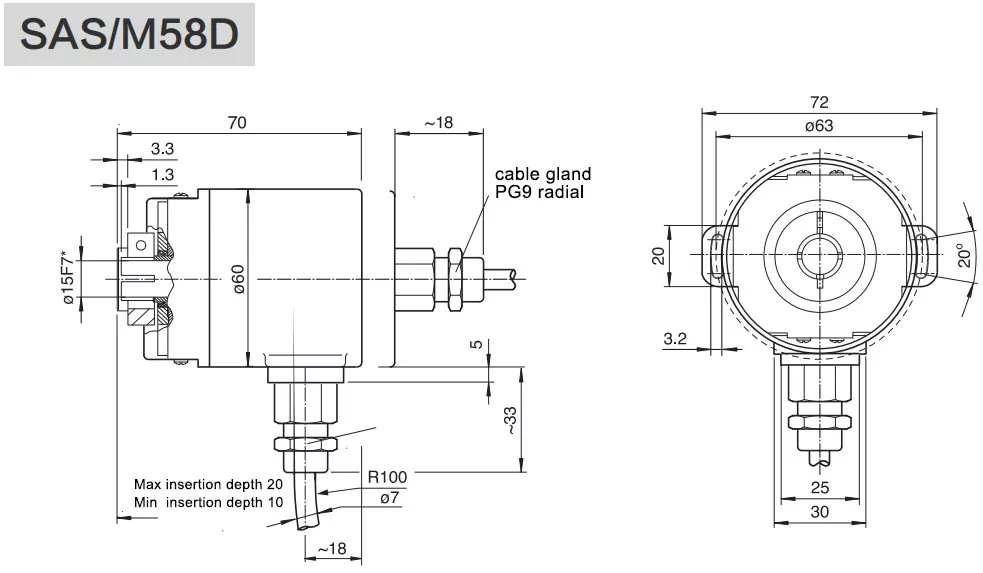

| Kołnierz | Wał pełny ø58mm z kołnierzem mocującym / otwór nieprzelotowy ø58mm |
| Rozmiar wrzeciona | ø6,8,10,12,15 mm Możliwość dostosowania |
| Materiał skorupy | Aluminium (opcjonalnie stal nierdzewna) |
| Interfejs wyjściowy sygnału | RS485 Bezpłatny protokół, opcjonalnie RS485 + przyrostowy |
| Modbus-RTU, Modbus-RTU+przyrostowy opcjonalnie | |
| Szybkość transmisji / bps | 4800;9600;19200;38400;57600;115200 |
| Zakres adresów | 0-99 |
| Obwód wyjściowy | Zgodny ze standardem RS485, izolacja galwaniczna za pomocą transoptora |
| Absolutny typ | Pojedynczy obrót / wiele obrotów |
| Napięcie zasilania | Standardowe 10~30VDC,5VDC lub 5~30VDC |
| Rozdzielczość pojedynczego obrotu | Standardowy 12 bitów 4096, 13 bitów 8192, 16 bitów 65536, 18 bitów 262144, maks. 21 bitów |
| Zakręty | 1 (jednoobrotowy), standard wieloobrotowy 12 bitów 4096, wieloobrotowy maks. 14 bitów 16384 |
| Brak prądu obciążenia | ≤30mA |
| Odświeżanie danych | Pojedynczy obrót <15us; wieloobrotowy <1ms |
| Kondycjonowanie sygnału | Całkowitą liczbę obrotów można dowolnie regulować; odpowiednia wartość, kierunek, ustawiona pozycja i zewnętrzny punkt zerowy każdego obrotu są regulowane; prędkość transmisji, adres komunikacyjny, tryb pracy itp. |
| Kodowanie | Szesnastkowy |
| Zabezpieczenie przed odwrotną polaryzacją | Tak |
| Zabezpieczenie przed zwarciem | Tak |
| Ochrona odgromowa i elektryczności statycznej | Tak |
| Maksymalna prędkość | 6000 obr./min |
| Obciążenie wrzeciona | Promieniowy 200N, osiowy 100N |
| Ochrona | IP65,IP68 |
| Moment rozruchowy | <0,01 Nm |
| Temperatura pracy | -30 ℃ ~ + 85 ℃ (-40 ℃ ~ 85 ℃ opcjonalnie) |
| Temperatura przechowywania | -40 ℃ ~ + 100 ℃ |
| Odporność na uderzenia | 1000m/s2,6ms(100g) |
| Antywibracyjny | 20g |

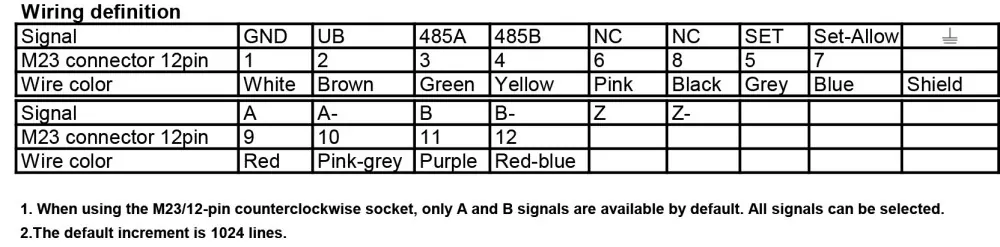

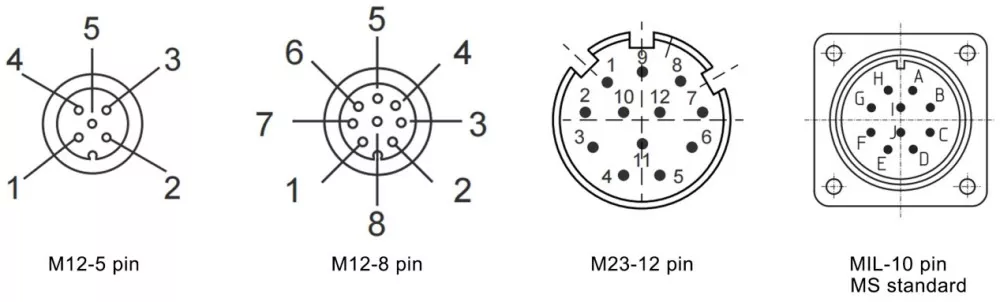

| Metoda połączenia | Kabel ekranowany 4x2x0,2-8, rdzeń M12-5, rdzeń M12-8, rdzeń M23-12, męskie złącze kołnierzowe |
| Metoda wychodząca | Promieniowy wylot boczny, osiowy wylot tylny |
| Fakultatywny | Wyjście przyrostowe TTL/RS422, HTL/push-pull |
| Sygnał przyrostowy | A+ A- B+ B- Z+ Z- |
| Impulsy na obrót | 1 ~ 4096 impulsów opcjonalnie (standard 1024,2048,4096) |
Podstawową zaletą tego absolutnego wieloobrotowego enkodera magnetycznego RS485 o średnicy zewnętrznej 58 mm o dużej wytrzymałości jest standardowy interfejs wyjściowy RS485, który obsługuje transmisję sygnału na duże odległości z silną zdolnością do zakłócania elektromagnetycznego, skutecznie unikając tłumienia i zniekształceń sygnału w złożonych przemysłowych środowiskach elektromagnetycznych. Jego absolutna technologia wieloobrotowego pomiaru magnetycznego zapewnia dokładną rejestrację danych o położeniu bez przesunięcia zera po awarii zasilania, umożliwiając nieprzerwane monitorowanie położenia. Wytrzymała metalowa obudowa i pełna konstrukcja ochronna IP65-IP68 są odporne na erozję pyłu, pary wodnej, olejów chemicznych i gazów korozyjnych w przemyśle ciężkim. Różnorodne konstrukcje instalacyjne i sposoby łączenia umożliwiają elastyczny i szybki montaż na miejscu. Wbudowana funkcja redundantna o wysokiej niezawodności skutecznie zapobiega awariom sprzętu spowodowanym błędem pojedynczego sygnału. Dzięki stabilnej rozdzielczości wyjściowej 12-16 bitów i podwójnemu synchronicznemu wyjściu danych jedno-/wieloobrotowych, w pełni dostosowuje się do wymagań pomiarowych o wysokiej niezawodności i niskiej precyzji ciężkiego sprzętu przemysłowego. Autorytatywne certyfikaty dodatkowo gwarantują jego przystosowanie do środowiska przemysłowego i stabilność operacyjną.
Ten wytrzymały enkoder z wyjściem RS485 jest dostosowany do ciężkich urządzeń przemysłowych wymagających transmisji sygnału na duże odległości i wysokiej wydajności przeciwzakłóceniowej. Jest szeroko stosowany w liniach produkcyjnych do produkcji stali do transmisji sygnałów położenia sprzętu na duże odległości oraz w przemyśle wydobywczym do monitorowania położenia podziemnego sprzętu górniczego i transportowego. Ma również zastosowanie do sprzętu na polach naftowych i petrochemii, w tym maszyn do ekstrakcji ropy naftowej i urządzeń przesyłowych linii produkcyjnych do rafinacji. Ponadto zapewnia stabilne sprzężenie zwrotne położenia dla ciężkiego sprzętu metalurgicznego, dużych maszyn dźwigowych, urządzeń do wytwarzania energii w elektrowniach i systemów przesyłowych linii produkcyjnych papiernictwa, zapewniając ciągłą i niezawodną pracę sprzętu w złożonych i trudnych warunkach przemysłowych.
Odp.: Tak, zapewniamy pełen zakres niestandardowych usług dla enkoderów do dużych obciążeń, w tym specjalny rozmiar wału, rozdzielczość, długość kabla, konstrukcję obudowy, odporność na temperaturę, stopień ochrony i specjalne dostosowanie protokołu.
O: Absolutnie. Możemy dostosować enkodery do pracy w wysokich temperaturach, niskich temperaturach, silnych wibracjach, antykorozyjnych, przeciwwybuchowych i innych ekstremalnych przemysłowych warunkach pracy, aby dopasować je do wymagań eksploatacyjnych sprzętu na miejscu.
Odp.: Wszystkie niestandardowe enkodery podlegają tym samym rygorystycznym standardom produkcji i testowania, co produkty standardowe, w tym testowi starzenia i testowi symulacji środowiskowej, przy stałej niezawodności i trwałości.
Odp.: Konwencjonalne zamówienia niestandardowe w zakresie 50 sztuk trwają około 25 dni roboczych. W przypadku kompleksowej niestandardowej personalizacji wycenimy i potwierdzimy dokładny czas realizacji zgodnie z parametrami technicznymi.
O: Tak. Nasz profesjonalny zespół techniczny zapewni kompleksowe rozwiązania, od doboru parametrów, optymalizacji strukturalnej po dostosowywanie produktu i doradztwo techniczne po sprzedaży.
