Precyzyjna technologia indukcji magnetycznej, enkoder jednoobrotowy lub wieloobrotowy;
Magistrala CANopen, do 1 MHz bodów; Sygnał przyrostowy można dodać na wyjściu TTL lub HTL;
Rozdzielczość jednoobrotowa do 21 bitów, rozdzielczość wieloobrotowa do 14 bitów;
Doskonała odporność na wstrząsy i wibracje, wysoki stopień ochrony: do IP68;
Posiada zabezpieczenie przed zwarciem wstecznym i zwarciem, redukując wpływ błędów instalacyjnych.

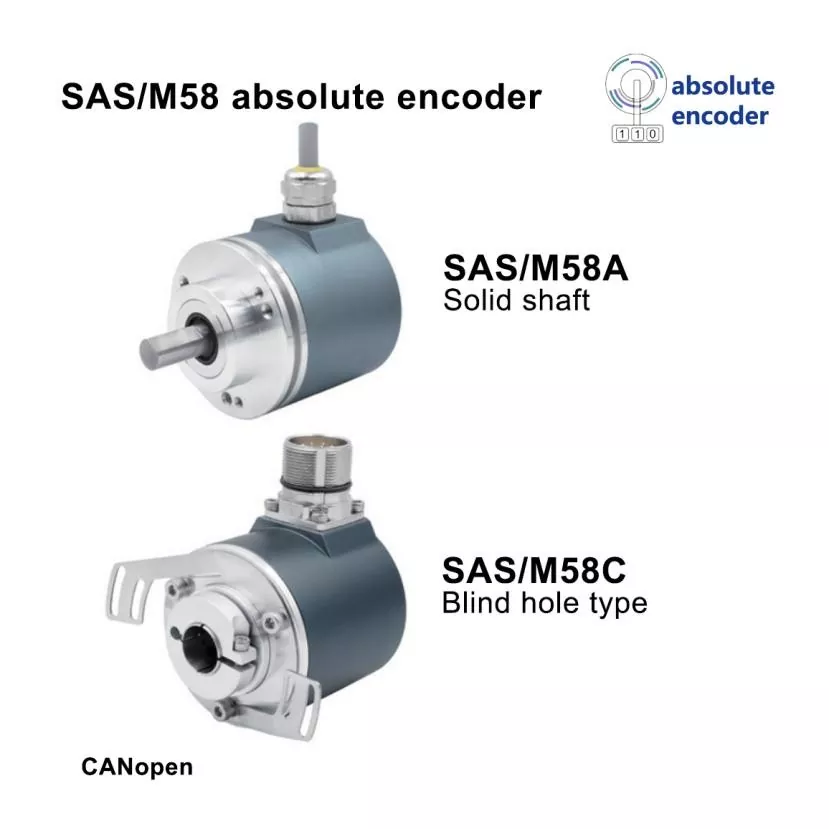

| Nr modelu | SAS/M58A/SAS/M58C |

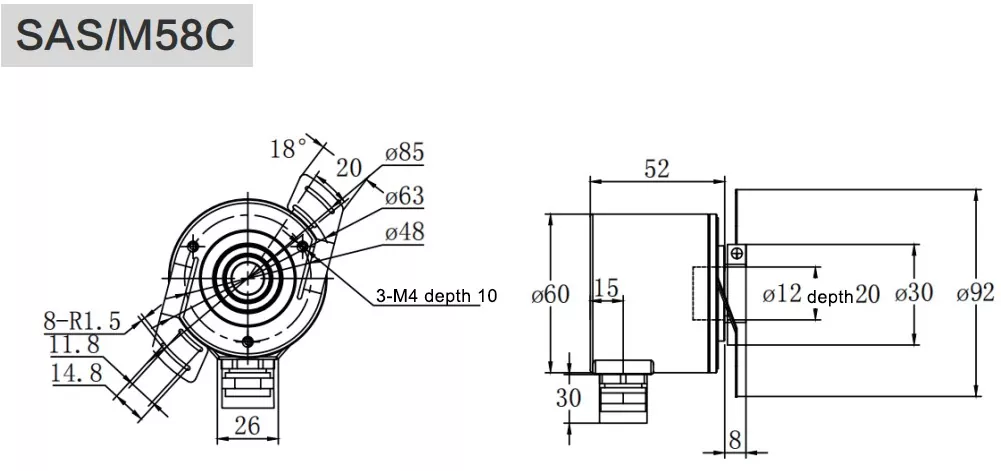

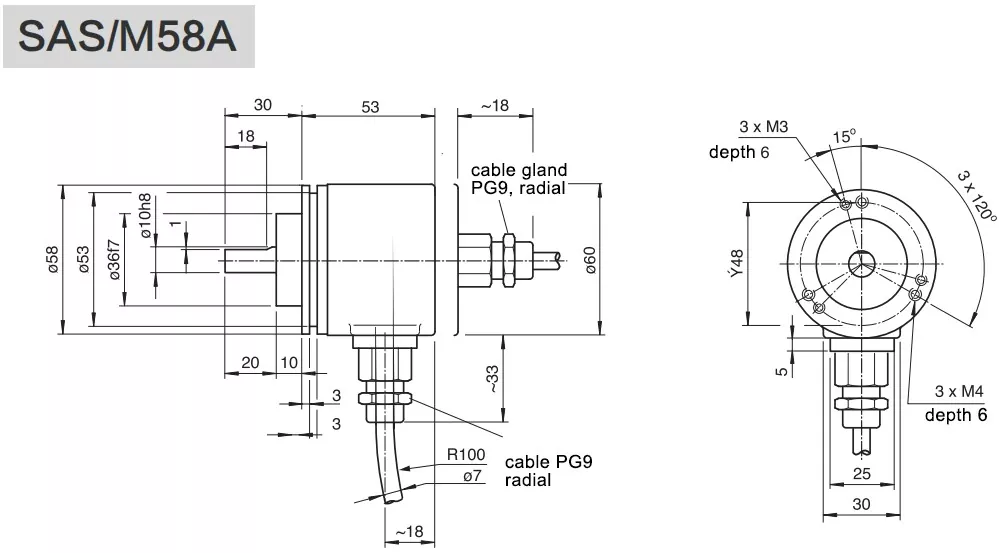

| Kołnierz | Wał pełny ø58mm z kołnierzem mocującym / otwór nieprzelotowy ø58mm |
| Rozmiar wrzeciona | Możliwość dostosowania ø6,8,10,12,15 mm |
| Materiał skorupy | Aluminium (opcjonalnie stal nierdzewna) |
| Interfejs wyjściowy sygnału | CANopen |
| CANopen+przyrostowy | |
| Obwód wyjściowy | Zgodny z normą ISO11898, izolacja elektryczna transoptora |
| Protokół zgodny | CANopen CiA, DS301V4.02 |
| DSP 305(LSS) | |
| DS 406/DS417 (protokół sprzętowy) | |
| Adres węzła | 1-127 |
| Absolutny typ | Pojedynczy obrót / wiele obrotów |
| Napięcie zasilania | 10 ~ 30 V prądu stałego |
| Rozdzielczość pojedynczego obrotu | Standardowy 12 bitów 4096, 13 bitów 8192, 16 bitów 65536, 18 bitów 262144, maks. 21 bitów 2097152 |
| Zakręty | 1 (jednoobrotowy), standard wieloobrotowy 12 bitów 4096, wieloobrotowy maks. 14 bitów 16384 |
| Obsługiwany tryb transferu | Odpytywanie, pętla, synchronizacja |
| Ustawienia parametrów | Obsługiwane ustawienie adresu węzła i szybkości transmisji (DS305 LSS) |
| Rozpoznać chorobę | Pozycja, prędkość, napięcie i temperatura; 2 wyłączniki krańcowe, 8 krzywek |
| Kodowanie | Kod binarny |
| Zabezpieczenie przed odwrotną polaryzacją | Tak |
| Zabezpieczenie przed zwarciem | Tak |
| Ochrona odgromowa i elektryczności statycznej | Tak |
| Maksymalna prędkość | 6000 obr./min |
| Obciążenie wrzeciona | Promieniowy 200N, osiowy 100N |
| Ochrona | IP65,IP68 |
| Moment rozruchowy | <0,01 Nm |
| Temperatura pracy | -30 ℃ ~ + 85 ℃ (-40 ℃ ~ 85 ℃ opcjonalnie) |
| Temperatura przechowywania | -40 ℃ ~ + 100 ℃ |
| Odporność na uderzenia | 1000m/s2,6ms(100g) |
| Antywibracyjny | 20g |

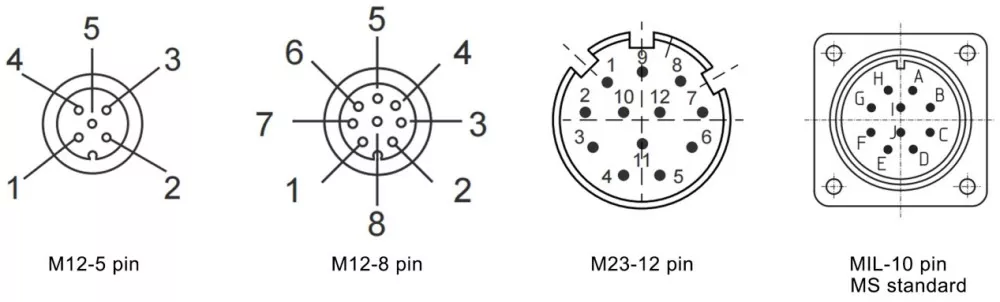

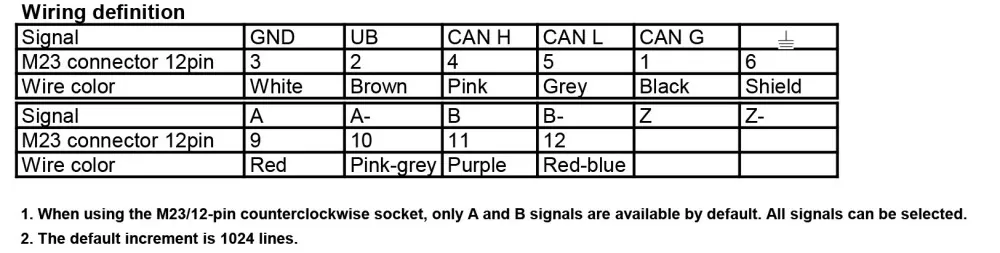

| Metoda połączenia | Kabel ekranowany 4x2x0,2-8, rdzeń M12-5, rdzeń M12-8, rdzeń M23-12, męskie złącze kołnierzowe |
| Metoda wychodząca | Promieniowy wylot boczny, osiowy wylot tylny |
| Fakultatywny | Wyjście przyrostowe TTL/RS422, HTL/push-pull |
| Sygnał przyrostowy | A+ A- B+ B- Z+ Z- |
| Impulsy na obrót | 1 ~ 4096 impulsów opcjonalnie (standard 1024,2048,4096) |
Interfejs wyjściowy CANopen jest podstawową zaletą tego enkodera, obsługującą szybką i wydajną transmisję danych oraz tworzenie sieci magistrali obejmujących wiele urządzeń, co pozwala na scentralizowaną kontrolę i synchroniczne gromadzenie danych wielu urządzeń przemysłowych. Absolutna technologia wieloobrotowego pomiaru magnetycznego zapewnia nieulotne dane dotyczące pozycji, brak konieczności powtarzania kalibracji zera i poprawia wydajność produkcji. Wytrzymała konstrukcja wykonana w całości z metalu i pełny stopień ochrony IP65-IP68 zapewniają odporność na uderzenia mechaniczne, wibracje, kurz, wodę i korozję chemiczną w ciężkich warunkach przemysłowych. Obsługuje niezależne i synchroniczne wyjście danych jedno- i wieloobrotowych, z elastyczną regulacją rozdzielczości w celu dostosowania do scenariuszy pomiarów przemysłowych o niskiej precyzji i wysokiej stabilności. Wbudowana profesjonalna funkcja redundantna znacznie zmniejsza ryzyko awarii sprzętu i poprawia bezpieczeństwo systemu. Dzięki standaryzowanej certyfikacji protokołów i jakości przemysłowej produkt charakteryzuje się dużą zdolnością adaptacji do środowiska i długą żywotnością, a różne metody instalacji spełniają różnorodne wymagania dotyczące układu na miejscu.

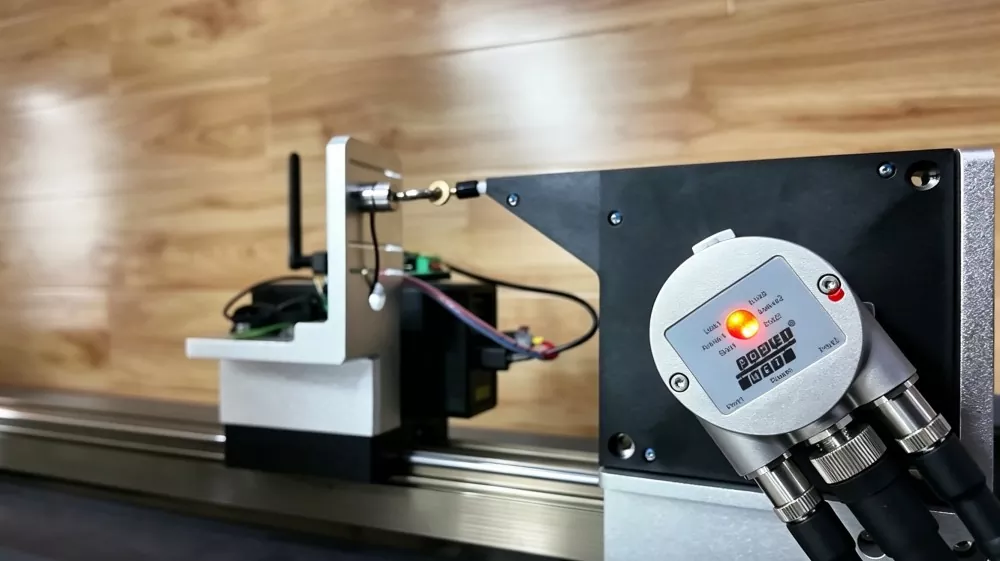

Ten wytrzymały enkoder ANopen o średnicy zewnętrznej 58 mm ma zastosowanie głównie w zautomatyzowanym sprzęcie przemysłowym ciężkim, który wymaga połączenia magistralnego i szybkiej transmisji danych. Jest szeroko stosowany w inteligentnych liniach produkcyjnych w hutnictwie stali i metalurgii, realizując synchroniczne sterowanie wieloma urządzeniami do walcowania i przetwarzania. Nadaje się do zautomatyzowanych maszyn i urządzeń na polach naftowych, zakładach petrochemicznych i rafineriach, wspierając sieciowe monitorowanie sprzętu produkcyjnego i wydobywczego. Ponadto obsługuje wielkogabarytowe maszyny górnicze, ciężki sprzęt dźwigowy, zautomatyzowane zespoły elektrowni i przemysłowe linie produkcyjne papiernictwa, zapewniając wysoką niezawodność transmisji danych o pozycji i synchroniczne wsparcie sterowania dla połączonych w sieć systemów automatyki przemysłowej.
Odp.: Nasze enkodery posiadają pełne certyfikaty przemysłowe, w tym certyfikat CE, certyfikat przeciwwybuchowy i certyfikaty pełnej zgodności z różnymi głównymi protokołami komunikacyjnymi.
O: Tak. Wszystkie produkty są wytwarzane zgodnie z międzynarodowymi standardami przemysłowymi, posiadają certyfikaty bezpieczeństwa, stabilności i przystosowania do środowiska, odpowiednie do globalnego dopasowania sprzętu przemysłowego.
Odp.: Posiadamy pełne kwalifikacje certyfikacyjne dla głównych protokołów przemysłowych, takich jak Profinet, Profibus, CANopen, SSI i EnDat, zapewniając stabilną i zgodną komunikację enkoderów magistrali.
O: Tak. Nasze enkodery przeciwwybuchowe posiadają formalny certyfikat przeciwwybuchowy, dzięki czemu mogą być bezpiecznie stosowane w łatwopalnych i wybuchowych warunkach pracy, takich jak przemysł petrochemiczny i wydobywczy.
Odpowiedź: Jasne. Możemy dostarczyć kompletne raporty certyfikacyjne, dokumenty testowe i certyfikaty zgodności w celu wsparcia ofertowania projektów, kontroli i odprawy celnej klientów.
