Dla wymagającej automatyki przemysłowej,Jingyue KunshanzapewniaEnkoder Modbus o dużej wytrzymałościjako niezawodne rozwiązanie do dokładnego przekazywania informacji zwrotnej o położeniu, monitorowania sprzętu i sterowania ruchem. Zaprojektowany do pracy w trudnych warunkach, ten enkoder 58 mm łączy w sobie przemysłową metalową obudowę, stopień ochrony IP65-IP68, wykrywanie magnetyczne o wysokiej rozdzielczości i komunikację Ethernet Modbus TCP, aby obsługiwać wymagające zastosowania w przemyśle stalowym, petrochemicznym, górniczym, budowlanym i produkcyjnym.
Enkoder o dużej wytrzymałości potrafi więcej niż tylko mierzy położenie wału. W automatyce przemysłowej pełni rolę krytycznego urządzenia sprzężenia zwrotnego, które umożliwia sterownikom zrozumienie położenia, obrotu i ruchu maszyn. Gdy sprzęt działa w środowisku zapylonym, mgłą olejową, wibracjami, zakłóceniami elektromagnetycznymi, wahaniami temperatury lub ciągłymi obciążeniami mechanicznymi, konwencjonalne urządzenia sprzężenia zwrotnego mogą nie zapewniać wystarczającej niezawodności.
TheEnkoder Modbus o dużej wytrzymałościwychodzi naprzeciw tym wyzwaniom dzięki wzmocnionej konstrukcji o grubości 58 mm, stopowi aluminium lub opcjonalnej obudowie ze stali nierdzewnej, ochronie IP65-IP68, pomiarowi bezwzględnemu jedno- i wieloobrotowemu oraz komunikacji Ethernet Modbus TCP. Dzięki rozdzielczości jednoobrotowej dostępnej do 18 bitów, rozdzielczości wieloobrotowej do 14 bitów i szybkości transmisji 10/100 Mbit, zapewnia praktyczne rozwiązanie sprzężenia zwrotnego dla nowoczesnych przemysłowych systemów sterowania.
Spis treści
- Dlaczego konstrukcja enkodera o dużej wytrzymałości ma znaczenie w automatyce przemysłowej?
- Dlaczego warto wybrać komunikację Modbus do sprzężenia zwrotnego z enkoderem przemysłowym?
- Jakie są kluczowe cechy enkodera Modbus Heavy Duty?
- Jakie parametry techniczne powinni ocenić kupujący?
- Gdzie można zastosować enkoder Modbus Heavy Duty?
- Jak inżynierowie powinni wybrać odpowiedni koder?
- Jak poprawia to niezawodność przemysłową?
- Często zadawane pytania
Dlaczego konstrukcja enkodera o dużej wytrzymałości ma znaczenie w automatyce przemysłowej?
Maszyny przemysłowe rzadko pracują w warunkach laboratoryjnych. Linie do produkcji stali, sprzęt na polach naftowych, maszyny rafineryjne, systemy wydobywcze, sprzęt do przetwarzania papieru i duże maszyny budowlane mogą narażać elementy sprzężenia zwrotnego na poważne obciążenia mechaniczne i środowiskowe.
Enkoder zainstalowany w takich środowiskach musi w sposób ciągły przekształcać obrót mechaniczny w niezawodną cyfrową informację o położeniu. Jeśli sygnał sprzężenia zwrotnego stanie się niestabilny, sterownik może utracić dokładne informacje o położeniu lub prędkości maszyny, co może mieć wpływ na jakość produkcji i bezpieczeństwo sprzętu.
Dlatego konstrukcja o dużej wytrzymałości musi uwzględniać kilka czynników jednocześnie:
- Ochrona środowiska:Odporność na kurz, wodę, mgłę olejową i inne zanieczyszczenia.
- Trwałość mechaniczna:Odporność na wibracje, uderzenia i obciążenia wału.
- Niezawodność elektryczna:Stabilna komunikacja w warunkach przemysłowych zakłóceń elektromagnetycznych.
- Dokładność pozycji:Wystarczająca rozdzielczość dla wymagań sterowania ruchem maszyny.
- Długotrwałe działanie:Niezawodne działanie podczas ciągłej produkcji przemysłowej.
Wspomniany enkoder wykorzystuje obudowę o średnicy 58 mm i zapewnia stopień ochrony IP65 lub IP68, a jego konstrukcja mechaniczna wytrzymuje promieniowe obciążenia wału do 200 N i obciążenia osiowe do 100 N. Jest również odporny na uderzenia 1000 m/s² przez 6 ms i odporność na wibracje do 20 g. :contentReference[oaicite:0]{index=0}
Dlaczego warto wybrać komunikację Modbus do sprzężenia zwrotnego z enkoderem przemysłowym?
Kompatybilność komunikacyjna jest ważnym czynnikiem branym pod uwagę przy integracji enkodera z istniejącą architekturą automatyki. Modbus jest powszechnie stosowany w przemysłowych środowiskach sterowania, co czyni go praktycznym wyborem tam, gdzie sterowniki, sterowniki PLC, komputery przemysłowe i inne urządzenia muszą wymieniać dane strukturalne.
PrzedstawioneEnkoder Modbus o dużej wytrzymałościwykorzystuje komunikację Ethernet Modbus TCP i obsługuje protokoły TCP/IP i UDP. Interfejs Ethernet zapewnia szybkość transmisji 10/100 Mbit, dzięki czemu sprzężenie zwrotne z enkodera może stać się częścią sieci przemysłowej, zamiast polegać wyłącznie na tradycyjnej transmisji sygnału punkt-punkt. :contentReference[oaicite:1]{index=1}
Takie podejście może zapewnić kilka praktycznych korzyści:
- Poprawiona kompatybilność z przemysłową architekturą Ethernet.
- Wygodna integracja z kompatybilnymi sterownikami PLC i systemami automatyki.
- Cyfrowa transmisja informacji o pozycji.
- Elastyczne funkcje konfiguracji i programowania.
- Mniejsza złożoność, gdy wiele urządzeń współdzieli przemysłową sieć komunikacyjną.
W przypadku kupujących porównujących różne technologie koderów protokół komunikacyjny powinien być oceniany łącznie z rozdzielczością, wymiarami mechanicznymi, ochroną środowiska, specyfikacjami elektrycznymi i zgodnością sterownika, a nie rozpatrywany oddzielnie.
Jakie są kluczowe cechy enkodera Modbus Heavy Duty?
Enkoder łączy technologię wykrywania, sieci przemysłowe, zabezpieczenia mechaniczne i konfigurowalne funkcje sprzężenia zwrotnego w jednym kompaktowym urządzeniu. Zgodnie ze specyfikacją produktu, jego główne cechy obejmują:

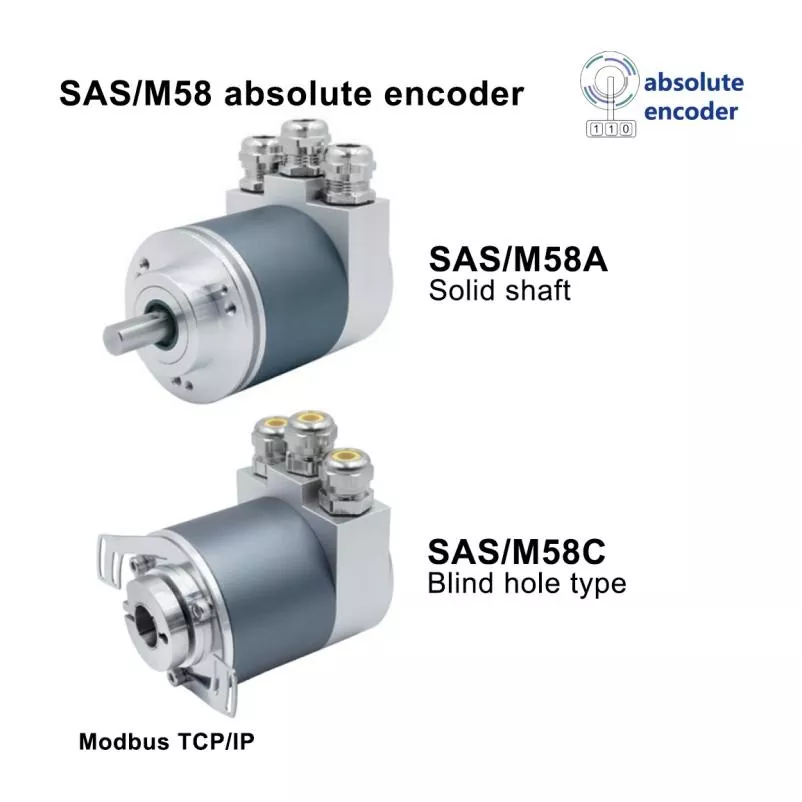

- Obudowa przemysłowa 58 mm:Dostępne w konfiguracji z wałem pełnym lub z otworem nieprzelotowym.
- Detekcja magnetyczna o wysokiej rozdzielczości:Rozdzielczość jednoobrotowa może osiągnąć 18 bitów, a rozdzielczość wieloobrotowa może osiągnąć 14 bitów.
- Pomiar bezwzględny:Obsługuje konfiguracje enkoderów jednoobrotowych i wieloobrotowych.
- Ethernet Modbus TCP:Zaprojektowany do sieciowej komunikacji przemysłowej.
- Szerokie zasilanie:Działa od 10 do 30 VDC.
- Ochrona przemysłowa:Dostępne są opcje IP65 i IP68.
- Ochrona elektryczna:Obejmuje ochronę przed odwrotną polaryzacją, zwarciem, wyładowaniami atmosferycznymi i elektrycznością statyczną.
- Praca z dużą prędkością:Maksymalna prędkość obrotowa określona jest na 6000 obr./min.
- Możliwość dostosowania temperatury:Standardowa temperatura robocza wynosi od -30°C do +85°C, opcjonalnie dostępna jest temperatura od -40°C do +85°C.
Kolejną ważną cechą jest trwała, absolutna technologia pozycjonowania wieloobrotowego. Umożliwia to zachowanie informacji o pozycji bez polegania na ciągłej dostępności zasilania, co pomaga zmniejszyć ryzyko utraty informacji o pozycji po przerwie w zasilaniu. :contentReference[oaicite:2]{index=2}
Jakie parametry techniczne powinni ocenić kupujący?
Wybór enkodera przemysłowego opartego wyłącznie na protokole komunikacyjnym może skutkować późniejszymi problemami z kompatybilnością. Zespoły zakupowe i inżynierowie automatycy powinni sprawdzić pełną specyfikację techniczną przed wyborem modelu.
| Parametr | Specyfikacja | Dlaczego to ma znaczenie |
|---|---|---|
| Średnica obudowy | 58 mm | Określa kompatybilność instalacji mechanicznej |
| Materiał obudowy | Aluminium; stal nierdzewna opcjonalnie | Obsługuje wymagające środowiska przemysłowe |
| Komunikacja | Ethernet Modbus TCP | Umożliwia integrację z siecią przemysłową |
| Rozdzielczość jednoobrotowa | Do 18 bitów | Zapewnia szczegółowe informacje zwrotne o położeniu kątowym |
| Rozdzielczość wieloobrotowa | Do 14 bitów | Obsługuje rozszerzony pomiar pozycji obrotowej |
| Zasilanie | 10–30 V prądu stałego | Pasuje do popularnych przemysłowych architektur zasilania prądem stałym |
| Szybkość transmisji | 10/100 Mbitów | Obsługuje komunikację danych w oparciu o Ethernet |
| Maksymalna prędkość | 6000 obr./min | Określa górny zakres roboczy obrotów |
| Ocena ochrony | IP65/IP68 | Zwiększa odporność na działanie pyłu i wody |
| Temperatura pracy | -30°C do +85°C | Obsługuje wymagające przemysłowe warunki temperaturowe |
| Moment rozruchowy | <0,05 Nm | Pomaga zminimalizować obciążenie mechaniczne podczas uruchamiania |
| Obciążenie wału | Promieniowy 200 N; osiowy 100 N | Zawiera wskazówki dotyczące projektowania instalacji mechanicznej |
Specyfikacje te opierają się na opublikowanych przez producenta informacjach o produkcie. Rzeczywisty wybór systemu powinien również uwzględniać interfejs mechaniczny maszyny, konfigurację sterownika, architekturę komunikacyjną, warunki środowiskowe i wymaganą wydajność sprzężenia zwrotnego. :contentReference[oaicite:3]{index=3}
Gdzie można zastosować enkoder Modbus Heavy Duty?
Główną zaletą tej koncepcji enkodera jest jego przydatność do zastosowań, w których ważna jest zarówno trwałość środowiska, jak i cyfrowe sprzężenie zwrotne położenia. Opublikowane informacje aplikacyjne identyfikują kilka sektorów przemysłu ciężkiego.
Stal i metalurgia
Produkcja stali może wiązać się z wysokimi temperaturami, zapyleniem, wibracjami i wymagającymi cyklami ciągłej pracy. Uszczelniony, wytrzymały enkoder może zapewnić informację zwrotną o położeniu dla linii produkcyjnych, sprzętu do transportu materiałów i maszyn zautomatyzowanych.
Sprzęt petrochemiczny i naftowy
Obiekty petrochemiczne i operacje na polach naftowych mogą narażać sprzęt na działanie mgły olejowej, pyłu, wibracji i zakłóceń elektromagnetycznych. Enkoder o silnych możliwościach ochrony środowiska i komunikacji przemysłowej może wspierać monitorowanie sprzętu i automatyczne sterowanie.
Maszyny górnicze
Sprzęt górniczy wymaga komponentów zdolnych do pracy w trudnych warunkach mechanicznych i środowiskowych. Stopień ochrony IP, odporność na uderzenia, odporność na wibracje i solidna obudowa są szczególnie ważne przy wyborze sprzętu ze sprzężeniem zwrotnym.
Ciężkie maszyny budowlane
Duże maszyny budowlane często zależą od dokładnych informacji o położeniu w celu zautomatyzowanego ruchu i sterowania. Enkoder o dużej wytrzymałości może być używany do monitorowania położenia obrotowego i przekazywania informacji zwrotnych tam, gdzie konwencjonalne czujniki mogą nie zapewniać wystarczającej trwałości środowiskowej.
Linie do produkcji papieru i przemysłu
Sprzęt do produkcji ciągłej korzysta z niezawodnych informacji zwrotnych, ponieważ nieoczekiwana awaria czujnika może przerwać produkcję. Enkoder może wspierać monitorowanie położenia i automatyczne sterowanie w przemysłowych systemach produkcyjnych.
Producent wśród odpowiednich zastosowań wymienia produkcję stali, metalurgię, papiernictwo, zakłady petrochemiczne, rafinerie ropy naftowej, pola naftowe, maszyny górnicze, duże urządzenia dźwigowe, jednostki wytwarzania energii i ciężkie maszyny budowlane. :contentReference[oaicite:4]{index=4}
Jak inżynierowie powinni wybrać odpowiedni koder?
Przy pozyskiwaniu AEnkoder Modbus o dużej wytrzymałościod producenta lub dostawcy z Chin, inżynierowie powinni ocenić kompletną aplikację, a nie skupiać się wyłącznie na cenie lub protokole komunikacyjnym.
- Potwierdź wymiary mechaniczne.Sprawdź kołnierz, typ wału, średnicę wału, metodę montażu i dostępną przestrzeń montażową.
- Zdefiniuj wymagania dotyczące rozdzielczości.Określ, czy wymagana jest rozdzielczość jednoobrotowa 12-bitowa, 13-bitowa, 16-bitowa lub wyższa.
- Określ działanie jednoobrotowe lub wieloobrotowe.Zastosowania wymagające wydłużonego ruchu obrotowego mogą wymagać bezwzględnego sprzężenia zwrotnego wieloobrotowego.
- Sprawdź warunki środowiskowe.Weź pod uwagę kurz, wodę, olej, wibracje, uderzenia, temperaturę i korozję.
- Sprawdź zgodność komunikacji.Upewnij się, że Ethernet Modbus TCP jest obsługiwany przez sterownik PLC, sterownik lub komputer przemysłowy.
- Oceń ochronę elektryczną.Ochrona przed odwrotną polaryzacją, zwarciem, odgromem i elektrycznością statyczną może być ważna w instalacjach przemysłowych.
- Rozważ personalizację.Wymiary wału, materiał obudowy, zakres temperatur, złącza i konfiguracja mechaniczna mogą wymagać dopasowania do sprzętu.
Opublikowany model obsługuje wrzeciona o średnicach 6, 8, 10, 12 i 15 mm jako opcje z możliwością dostosowania, wraz z trzema złączami M12 i konfiguracjami wylotów kabli po stronie promieniowej lub osiowo z tyłu. :contentReference[oaicite:5]{index=5}
Jak poprawia to niezawodność przemysłową?
Niezawodność w przemysłowym sterowaniu ruchem wynika z połączenia dokładnego wykrywania, trwałości mechanicznej, ochrony elektrycznej i odpowiedniej integracji systemu. Enkoder Modbus Heavy Duty został zaprojektowany w oparciu o te cztery obszary.
Technologia indukcji magnetycznej zapewnia absolutną informację zwrotną o położeniu, a wzmocniona obudowa pomaga chronić elementy wewnętrzne przed trudnymi warunkami środowiskowymi. Enkoder posiada również właściwości przeciwzakłóceniowe, wskaźnik stanu i funkcje ochrony elektrycznej, aby zmniejszyć skutki błędów instalacyjnych i przemysłowych zakłóceń elektrycznych. :contentReference[oaicite:6]{index=6}
Długoterminowa niezawodność zależy również od praktyk produkcyjnych i walidacyjnych. Z opublikowanych informacji producenta wynika, że jego produkty poddawane są 24-48 godzinnym testom ciągłego starzenia w wysokiej temperaturze. Ten typ testów ma na celu sprawdzenie stabilnego działania podczas długotrwałego użytkowania przed wdrożeniem. :contentReference[oaicite:7]{index=7}
Dla odbiorców przemysłowych ma to znaczenie, ponieważ kosztu enkodera nie należy oceniać oddzielnie od przestojów, wymagań konserwacyjnych, prac instalacyjnych i potencjalnego wpływu niedokładnego sprzężenia zwrotnego położenia.
Często zadawane pytania
Co to jest koder Modbus Heavy Duty?
Enkoder Modbus Heavy Duty to przemysłowe urządzenie ze sprzężeniem zwrotnym położenia, przeznaczone do wymagających środowisk. Łączy w sobie solidną konstrukcję mechaniczną z komunikacją cyfrową opartą na Modbus, aby dostarczać informacje o położeniu do przemysłowych systemów sterowania.
Z jakiego protokołu komunikacyjnego korzysta ten koder?
Referencyjny model wykorzystuje Ethernet Modbus TCP i obsługuje komunikację TCP/IP oraz UDP. Jego określona szybkość transmisji wynosi 10/100 Mbit. :contentReference[oaicite:8]{index=8}
Jaka jest maksymalna rozdzielczość?
Enkoder obsługuje rozdzielczość jednoobrotową do 18 bitów i rozdzielczość wieloobrotową do 14 bitów. Można wybrać różne konfiguracje rozdzielczości w zależności od wymagań aplikacji. :contentReference[oaicite:9]{index=9}
Czy może pracować w trudnych warunkach?
Tak. Enkoder jest przeznaczony do ciężkich środowisk przemysłowych i jest dostępny w wersji o stopniu ochrony IP65 lub IP68. Jego specyfikacje obejmują również odporność na wibracje i uderzenia, przy standardowym zakresie temperatur pracy od -30°C do +85°C. :contentReference[oaicite:10]{index=10}
W jakich branżach powszechnie stosuje się tego typu enkodery?
Typowe zastosowania obejmują hutnictwo i hutnictwo, zakłady petrochemiczne, pola naftowe, górnictwo, papiernictwo, sprzęt do wytwarzania energii, maszyny dźwigowe i ciężki sprzęt budowlany.
Czy koder można dostosować?
Opcje dostosowywania obejmują wymiary wału, materiał obudowy, zakres temperatur, konfigurację mechaniczną, rozmieszczenie złączy i kierunek wyjścia kabla. Inżynierowie powinni przedstawić wymagania dotyczące instalacji i komunikacji maszyny, prosząc o niestandardowe rozwiązanie.
Ostatnie przemyślenia
Niezawodny enkoder ma kluczowe znaczenie dla dokładnego sprzężenia zwrotnego ruchu w przemyśle, szczególnie gdy maszyny pracują w warunkach zapylenia, wibracji, wahań temperatury, wilgoci, zakłóceń elektromagnetycznych lub w warunkach ciągłej produkcji. Dzięki konstrukcji przemysłowej o średnicy 58 mm, stopniu ochrony IP65-IP68, absolutnemu pomiarowi jednoobrotowemu i wieloobrotowemu, czujnikowi magnetycznemu o wysokiej rozdzielczości, funkcjom zabezpieczeń elektrycznych i komunikacji Ethernet Modbus TCP,Enkoder Modbus o dużej wytrzymałościstanowi solidną opcję dla wymagających aplikacji automatyzacyjnych. Jeśli oceniasz specyfikacje enkodera, planujesz nowy system automatyki lub wymieniasz istniejące urządzenie sprzężenia zwrotnego,skontaktuj się z namiaby omówić wymagania aplikacji, konfigurację mechaniczną, system komunikacji, opcje dostosowywania i potrzeby zaopatrzenia.
