RUCH MORZArozwija wysoką wydajnośćliw pobliżu silnika napędowegorozwiązania dla automatyki przemysłowej, obróbki precyzyjnej i szybkiego pozycjonowania. Zapewniając bezpośredni ruch liniowy bez konwencjonalnych mechanicznych mechanizmów przekładni, silniki te pomagają producentom sprzętu poprawić dokładność pozycjonowania, dynamikę reakcji i wydajność produkcji.
Silnik z napędem liniowym przekształca energię elektryczną bezpośrednio w ruch po linii prostej, eliminując potrzebę stosowania pośrednich elementów przekładni, takich jak śruby kulowe, paski i mechanizmy zębatkowe. Ta architektura napędu bezpośredniego zmniejsza luz mechaniczny i zużycie związane z przekładnią, jednocześnie umożliwiając wysokie przyspieszenie, powtarzalne pozycjonowanie i responsywne sterowanie ruchem. Od produkcji półprzewodników i cięcia laserowego po montaż elektroniki i zautomatyzowaną kontrolę, silniki liniowe są coraz bardziej cenne w zastosowaniach wymagających precyzji i przepustowości. W tym przewodniku wyjaśniono, jak działają silniki z napędem liniowym, porównano typowe konfiguracje silników, omówiono ich zastosowania przemysłowe i określono najważniejsze czynniki, które inżynierowie powinni ocenić przy wyborze rozwiązania.
Silnik z napędem liniowym to siłownik elektromagnetyczny, który bezpośrednio wytwarza ciąg liniowy, a nie generuje ruch obrotowy, który należy przekształcić w ruch po linii prostej. Powszechnie rozumiany jest jako rozwijany silnik obrotowy: jego aktywne elementy elektromagnetyczne są ułożone wzdłuż liniowej ścieżki, dzięki czemu ruchomy element może poruszać się po torze magnetycznym.
W typowym silniku liniowym z magnesami trwałymi głównymi elementami są:
W przeciwieństwie do konwencjonalnego silnika obrotowego połączonego ze śrubą kulową, silnik liniowy z napędem bezpośrednim nie wymaga mechanizmu przekładni obrotowej na liniową. To czyni go szczególnie atrakcyjnym dla maszyn, w których luz mechaniczny, zgodność przekładni lub ograniczenia prędkości wpływają na wydajność.
Zapoznaj się z asortymentem silników z napędem liniowym SEA MOTION, aby przejrzeć dostępne konfiguracje i parametry techniczne.
Zasada działania silnika z napędem liniowym opiera się na sile elektromagnetycznej. Kiedy serwonapęd dostarcza kontrolowany prąd do uzwojeń silnika, powstałe pole magnetyczne oddziałuje z magnesami trwałymi lub odpowiednią strukturą magnetyczną, generując ciąg liniowy.
Proces ruchu składa się zazwyczaj z czterech etapów:
Ponieważ silnik generuje bezpośrednio ruch liniowy, system pozwala uniknąć błędów związanych z luzami i skokami śrub związanych z przekładnią. Jednakże ogólna dokładność pozycjonowania nadal zależy od enkodera, dostrojenia serwa, jakości prowadnicy, stabilności termicznej, precyzji montażu i konstrukcji maszyny.
W zastosowaniach wymagających szybkiego przyspieszania i częstych zmian kierunku, zasada napędu bezpośredniego może poprawić reakcję dynamiczną i skrócić czas ustalania, jeśli silnik i układ sterowania są odpowiednio dobrane.
Napęd bezpośredni eliminuje luzy pochodzące z konwencjonalnych mechanizmów przekładni. W połączeniu z odpowiednim enkoderem liniowym, sztywną konstrukcją mechaniczną i dobrze dostrojonym serwosterownikiem, silnik liniowy może zapewniać wysoce powtarzalne pozycjonowanie w precyzyjnej produkcji.
Bez dodatkowego stopnia przekładni obrotowej na liniową silnik liniowy może szybko reagować na polecenia ruchu. Ta funkcja jest przydatna w przypadku pozycjonowania o krótkim skoku, ruchu posuwisto-zwrotnego o wysokiej częstotliwości i linii produkcyjnych, które wymagają szybkiego przemieszczania się między stanowiskami przetwarzania.
Silniki liniowe nie wymagają rutynowej regulacji luzu śruby kulowej ani napięcia paska. Eliminują również zużycie tych elementów przekładni. Prowadnice liniowe, łożyska, układy chłodzenia, kable i urządzenia sprzężenia zwrotnego mogą nadal wymagać kontroli i konserwacji.
Bezpośrednie generowanie ciągu może zmniejszyć wibracje i nieregularności ruchu wywołane przekładnią. W zastosowaniach takich jak cięcie laserowe, kontrola optyczna i precyzyjne dozowanie stabilny ruch pomaga w utrzymaniu stałych warunków przetwarzania.
Silniki z napędem liniowym można zintegrować z kompaktowymi stopniami pozycjonowania, osiami o dużym przesuwie, systemami bramowymi i specjalistycznym sprzętem automatyki. Ich przydatność zależy od dostępnej przestrzeni montażowej, wymaganego ciągu, konstrukcji termicznej i konfiguracji prowadnic.
Różne struktury silnika oferują różne kombinacje gęstości siły, siły przyciągania, zachowania termicznego i płynności ruchu. SEA MOTION identyfikuje kilka konfiguracji silników z napędem liniowym dla różnych wymagań sprzętowych.
| Seria Motor | Projekt konstrukcyjny | Kluczowe rozważania dotyczące wyboru | Potencjalne zastosowania |
|---|---|---|---|
| SMJ | Płaska konstrukcja magnetyczna z żelaznym rdzeniem | Oceń wymagania dotyczące ciągu, przyciągania magnetycznego i sztywności konstrukcji | Automatyka przemysłowa i obróbka precyzyjna |
| SMUC | Pośrednia konstrukcja magnetyczna z żelaznym rdzeniem | Weź pod uwagę dostępną przestrzeń montażową, wymagania dotyczące siły i układ osi | Specjalistyczne systemy pozycjonowania i zautomatyzowane urządzenia |
| SMU-H | Dwustronna konstrukcja magnetyczna z żelaznym rdzeniem | Oceń siłę wyjściową, równowagę magnetyczną i integrację mechaniczną | Przemysłowe systemy ruchu o wysokiej dynamice |

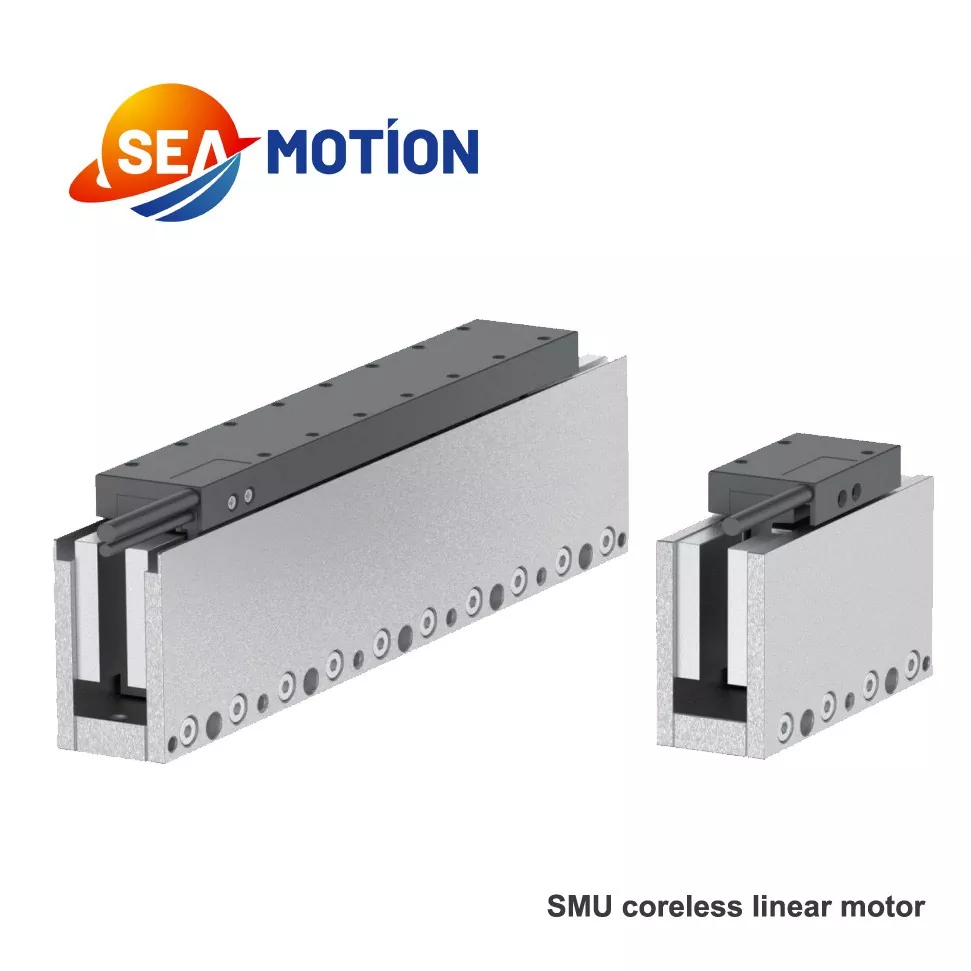

| SMU | Dwustronna, magnetyczna, pozbawiona żelaza konstrukcja | Weź pod uwagę niskie uzębienie, płynny ruch i zarządzanie temperaturą | Precyzyjne pozycjonowanie i czułe procesy kontroli |
| SMJE / SMJD | Konfiguracje półzamknięte/całkowicie zamknięte | Sprawdź wymagania dotyczące ochrony środowiska, dostępu i instalacji | Sprzęt wymagający bardziej zamkniętego układu silnika |
Tabela ta przedstawia ramy wstępnej selekcji, a nie uniwersalny ranking wyników. Przed sfinalizowaniem projektu należy potwierdzić aktualne specyfikacje modelu, wymagania środowiskowe i przydatność zastosowania u producenta.
Szczegółowe informacje na temat serii można znaleźć na stronie silników liniowych SEA MOTION.
Obsługa płytek, precyzyjna kontrola, klejenie matryc i obróbka paneli wyświetlacza wymagają dokładnego ruchu i powtarzalnego pozycjonowania. Silniki liniowe mogą wspierać te operacje, zapewniając szybki, kontrolowany ruch i redukując błędy ruchu związane z przekładnią.
Sprzęt do obróbki laserowej i precyzyjne obrabiarki często wymagają szybkiego ruchu, kontrolowanego przyspieszenia i dokładnego śledzenia ścieżki. Osie liniowe z napędem bezpośrednim mogą pomóc zwiększyć przepustowość i zmniejszyć błędy pozycjonowania związane z mechanicznymi układami przekładni.
Zautomatyzowane systemy pick-and-place, maszyny dozujące, linie do montażu komponentów i sprzęt do kontroli wizualnej zależą od stałego ruchu. Silniki z napędem liniowym mogą obsługiwać pracę o dużej liczbie cykli i dokładny ruch pomiędzy lokalizacjami przetwarzania.
Produkcja akumulatorów i ogniw słonecznych wiąże się z powtarzalnym pozycjonowaniem, wyrównywaniem, układaniem w stosy i kontrolą. Odpowiednio zaprojektowany układ silnika liniowego może pomóc w utrzymaniu powtarzalności, jednocześnie spełniając wymagania dotyczące przyspieszenia i czasu cyklu w zautomatyzowanej produkcji.
Platformy obrazowania, automatyka laboratoryjna i precyzyjny sprzęt pomiarowy mogą zyskać na płynnym, kontrolowanym ruchu. Projektanci muszą także wziąć pod uwagę hałas, wibracje, wzrost temperatury, czystość i wszelkie wymagania bezpieczeństwa specyficzne dla danego zastosowania.
RUCH MORZA opracowuje również urządzenia oparte na technologii silników z napędem liniowym, w tym systemy precyzyjnego cięcia laserowego oraz systemy rozpoznawania wizualnego i kontroli.
Wybór odpowiedniego silnika wymaga czegoś więcej niż tylko porównania maksymalnej prędkości lub szczytowego ciągu. Inżynierowie powinni ocenić całą oś ruchu, w tym obciążenie, prowadnicę, serwonapęd, urządzenie sprzężenia zwrotnego i system zarządzania temperaturą.
Przydatnym punktem wyjścia dla siły przyspieszenia jest:
Wymagana siła przyspieszenia = poruszająca się masa × przyspieszenie
Na przykład przyspieszenie ruchomego zespołu o masie 20 kg z prędkością 10 m/s² wymaga 200 N siły przyspieszenia netto przed uwzględnieniem tarcia, grawitacji, sił procesowych i innych strat. Ostateczny wybór silnika musi rozróżnić ciąg ciągły od ciągu szczytowego i sprawdzić, czy cała oś może spełnić wymagany profil ruchu.
Zapoznaj się ze specyfikacjami producenta silnika z napędem liniowym i poproś o wsparcie techniczne, gdy obciążenie lub cykl pracy są wymagające.
| Współczynnik oceny | Silnik z napędem liniowym | Śruba kulowa lub napęd pasowy |
|---|---|---|
| Generacja ruchu | Bezpośredni liniowy ciąg elektromagnetyczny | Ruch obrotowy przekształcony w ruch liniowy |
| Luz w transmisji | Brak luzów w mechanicznej skrzyni biegów | Zależy od projektu, komponentów i regulacji |
| Dynamiczna reakcja | Może obsługiwać duże przyspieszenie i szybką reakcję | Ograniczone bezwładnością przekładni, sztywnością i konstrukcją mechaniczną |
| Zużycie mechaniczne | Brak zużycia śruby kulowej i przekładni pasowej | Elementy przekładni mogą z czasem ulec zużyciu |
| Względy termiczne | Rozpraszanie ciepła cewki i temperatura magnesu wymagają oceny | Oceny wymagają nagrzewanie silnika, łożysk, śruby i przekładni |
| Inwestycja początkowa | Może być wyższa w zależności od projektu całego systemu | Może być ekonomiczny w przypadku konwencjonalnych zadań pozycjonowania |
| Najlepiej dopasowane aplikacje | Szybkie, precyzyjne i wymagające profile ruchu | Systemy pozycjonowania ogólnego przeznaczenia i systemy wrażliwe na koszty |
Silnik z napędem liniowym nie jest automatycznie najlepszym rozwiązaniem dla każdej maszyny. Śruby kulowe i napędy pasowe pozostają praktyczne w wielu zastosowaniach, zwłaszcza gdy umiarkowana prędkość i dokładność spełniają wymagania procesu. Właściwy wybór zależy od docelowej wydajności, architektury systemu, kosztów cyklu życia i środowiska operacyjnego.
Chociaż silniki z napędem bezpośrednim eliminują kilka elementów przekładni mechanicznej, jakość montażu pozostaje kluczowa dla długoterminowej wydajności.
Przed uruchomieniem należy przetestować silnik w zakresie zamierzonej prędkości, przyspieszenia, obciążenia i cyklu pracy. Zapisz wydajność pozycjonowania i temperaturę w reprezentatywnych warunkach pracy. Kontrole te pomagają zidentyfikować problemy z integracją przed rozpoczęciem produkcji na pełną skalę.
Jego podstawową zaletą jest bezpośredni ruch liniowy bez mechanizmu przekładni obrotowej na liniową. Eliminuje to luz w przekładni i może umożliwić duże przyspieszenie, precyzyjne pozycjonowanie i ograniczenie konserwacji związanej ze śrubami kulowymi lub paskami.
Tak. Wiele silników z napędem liniowym zaprojektowano z myślą o szybkim przyspieszaniu, dużych prędkościach jazdy i częstych zmianach kierunku. Rzeczywista wydajność zależy od ciągu silnika, ruchomej masy, możliwości serwonapędu, sprzężenia zwrotnego enkodera, sztywności mechanicznej i ograniczeń termicznych.
Silniki z żelaznym rdzeniem wykorzystują żelazną strukturę magnetyczną i mogą zapewnić dużą gęstość siły, ale należy wziąć pod uwagę przyciąganie magnetyczne i charakterystykę zazębienia. Silniki bezżelazne eliminują żelazny rdzeń w zespole ruchomej cewki, co może zmniejszyć zazębienie i poprawić płynność ruchu. Najlepszy wybór zależy od ciągu, precyzji i wymagań termicznych aplikacji.
Silnik eliminuje czynności konserwacyjne związane z konwencjonalnymi elementami przekładni śrubowej lub pasowej. Jednakże cały system może nadal wymagać kontroli prowadnic liniowych, kabli, enkoderów, sprzętu chłodzącego, elementów montażowych i innych komponentów zgodnie ze środowiskiem operacyjnym i zaleceniami producenta.
Rozpocznij od zdefiniowania ładunku, odległości przesuwu, ciągu ciągłego i szczytowego, prędkości, przyspieszenia, dokładności pozycjonowania, cyklu pracy i warunków instalacji. Następnie sprawdź kompatybilność elektryczną, wymagania dotyczące chłodzenia, opcje informacji zwrotnych i integrację mechaniczną z producentem.
RUCH MORZA oferuje wiele konfiguracji silników liniowych do zastosowań związanych z ruchem precyzyjnym. Aby uzyskać odpowiednie zalecenia, należy podać wymagany skok, poruszającą się masę, docelową prędkość, przyspieszenie, dokładność pozycjonowania, cykl pracy i ograniczenia instalacyjne. Zespół inżynierów może wykorzystać te szczegóły, aby pomóc w określeniu odpowiedniej konfiguracji.
Silnik z napędem liniowym może pomóc producentom przezwyciężyć ograniczenia konwencjonalnych układów przekładni, zapewniając bezpośredni ciąg liniowy, czułą kontrolę ruchu i zmniejszone zużycie związane z przekładnią. Jego zalety są szczególnie istotne w przypadku sprzętu półprzewodnikowego, precyzyjnej obróbki skrawaniem, obróbki laserowej, montażu elektroniki i automatycznej kontroli. Pomyślne wdrożenie zależy od wyboru właściwej konstrukcji silnika, dopasowania ciągu ciągłego i szczytowego do rzeczywistego obciążenia oraz zintegrowania silnika z odpowiednimi prowadnicami, sprzężeniem zwrotnym, serwonapędami i zarządzaniem temperaturą.
Niezależnie od tego, czy modernizujesz istniejącą maszynę, czy opracowujesz nową platformę automatyzacji, SEA MOTION może pomóc Ci ocenić opcje silnika z napędem liniowym dla Twojego zastosowania. Odwiedź oficjalną stronę produktu silnika z napędem liniowym, aby przejrzeć dostępne konfiguracje i parametry techniczne. Jeśli potrzebujesz pomocy przy wyborze modelu, wymaganiach dotyczących wydajności lub rozwiązaniu specyficznym dla projektu,skontaktuj się z namiaby omówić Twoje wymagania i poprosić o indywidualną wycenę.
