Podstawową zaletą tego enkodera SSI o średnicy 58 mm do dużych obciążeń jest jego standardowy synchroniczny interfejs szeregowy, który zapewnia prostą, stabilną transmisję sygnału o wysokiej odporności na zakłócenia. Bez skomplikowanego uzgadniania protokołu zapewnia szybkie i deterministyczne dane wyjściowe, doskonale pasujące do przemysłowych systemów sterowania, dla których priorytetem jest stabilność i spójność sygnału. Przyjmując technologię absolutnego wieloobrotowego kodowania magnetycznego, enkoder zachowuje pełne dane dotyczące pozycji po wyłączeniu zasilania bez dryfu zera lub powtarzanej kalibracji, zapewniając ciągłe i identyfikowalne sprzężenie zwrotne pozycji. Wytrzymała, całkowicie metalowa obudowa oraz pyłoszczelna, wodoodporna i antykorozyjna konstrukcja IP65-IP68 skutecznie wytrzymują silne wibracje, uderzenia mechaniczne, wysoką wilgotność, kurz i żrący gaz w przemyśle ciężkim. Obsługuje niezależne podwójne wyjście danych jednoobrotowych i wieloobrotowych z regulowaną rozdzielczością 12–16 bitów, w pełni spełniając podstawowe wymagania przemysłu ciężkiego w zakresie wysokiej niezawodności, a nie ultrawysokiej precyzji. Zintegrowana konstrukcja sygnału nadmiarowego znacznie zwiększa odporność na awarie sprzętu i bezpieczeństwo operacyjne, unikając nieoczekiwanych przestojów spowodowanych awarią pojedynczego sygnału. Różnorodne metody instalacji mechanicznej i układy wyjść kablowych umożliwiają elastyczną adaptację na miejscu, a pełne autorytatywne certyfikaty przemysłowe gwarantują długoterminową, stabilną żywotność w ekstremalnych warunkach pracy.

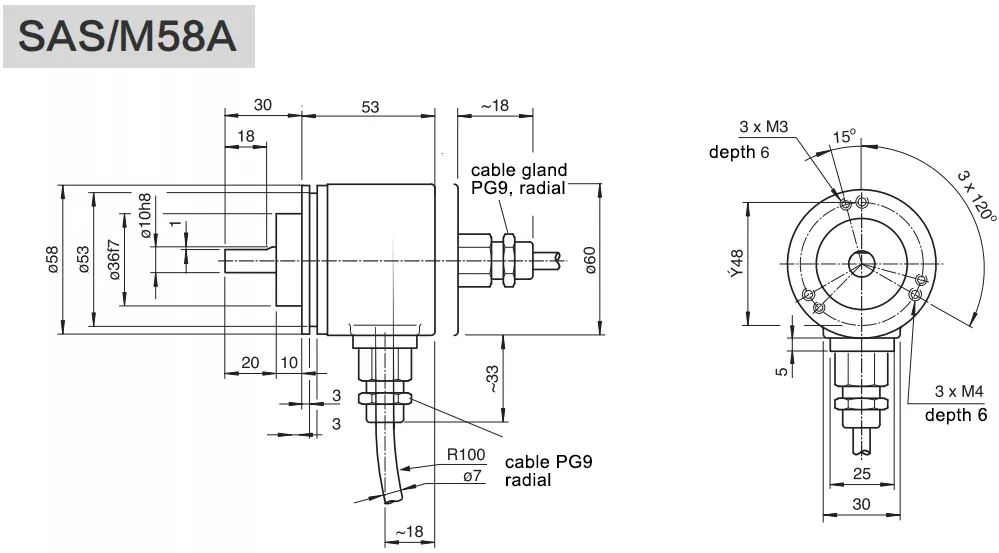

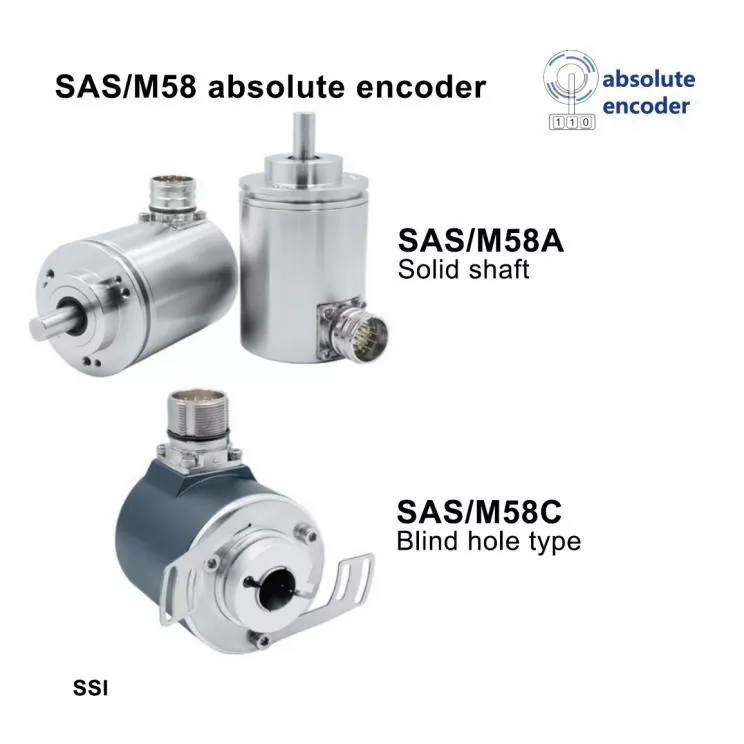

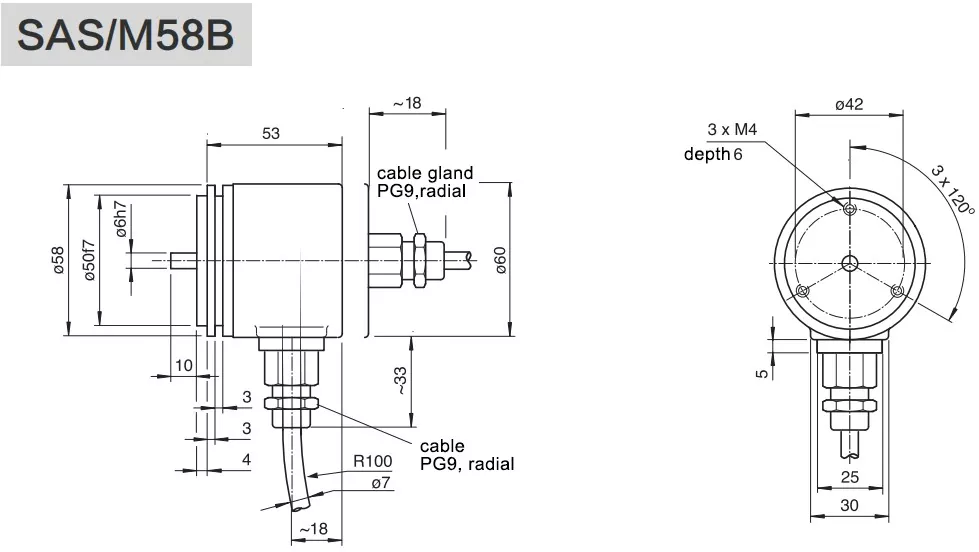

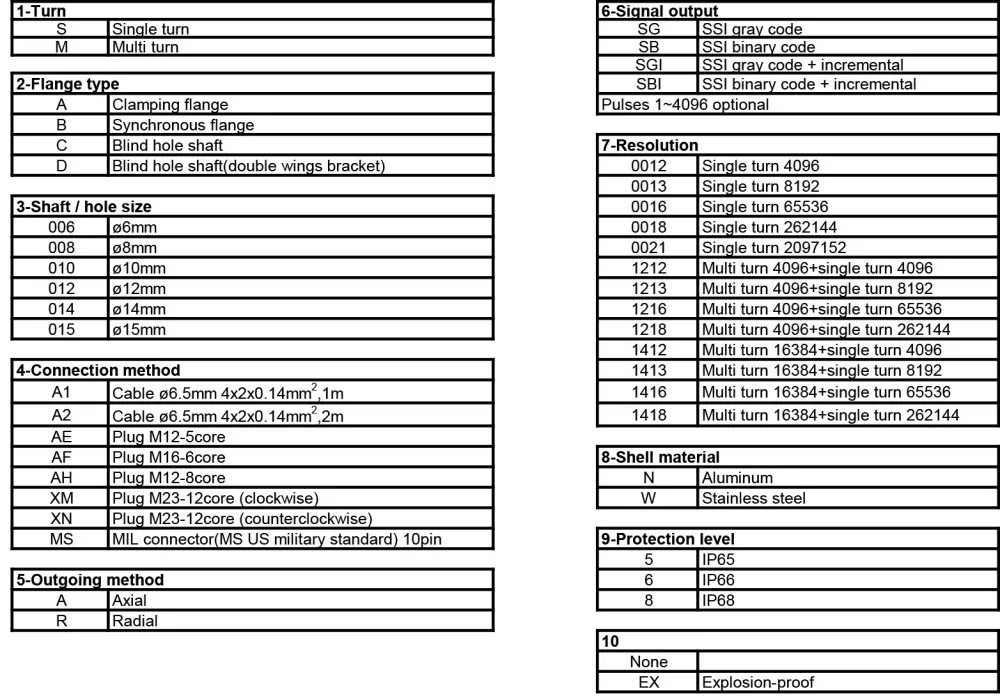

| Nr modelu | SAS/M58A/SAS/M58C |

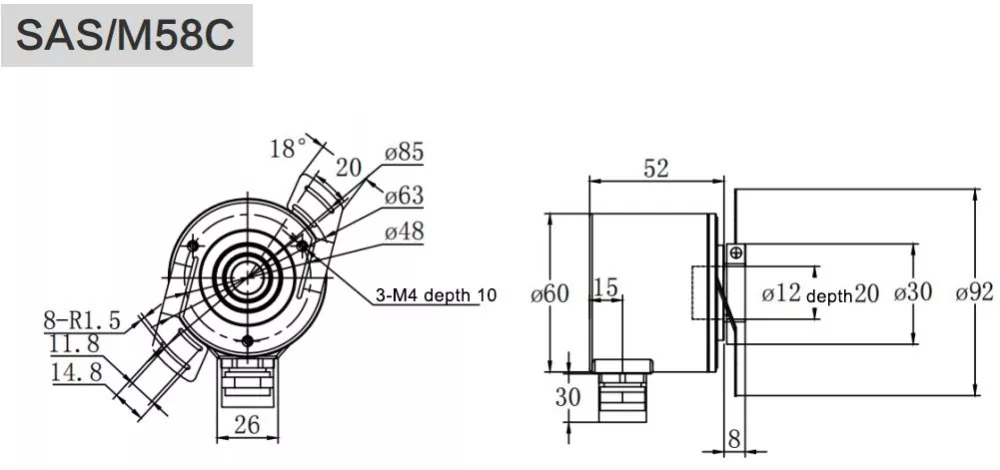

| Kołnierz | Wał pełny ø58mm z kołnierzem mocującym / otwór nieprzelotowy ø58mm |
| Rozmiar wrzeciona | ø6,8,10,12,15 mm Możliwość dostosowania |
| Materiał skorupy | Aluminium (opcjonalnie stal nierdzewna) |
| Interfejs wyjściowy sygnału | SSI |
| SSI+przyrostowe | |
| Maksymalna częstotliwość odpowiedzi | 2 MHz |
| Czas rozpoczęcia | <1s |
| Sterownik wyjściowy | SSI(RS422) / przyrostowe (RS422) |
| Absolutny typ | Pojedynczy obrót / wiele obrotów |
| Napięcie zasilania | Standardowe 10~30VDC,5VDC lub 5~30VDC |
| Rozdzielczość pojedynczego obrotu | Standardowy 12 bitów 4096, 13 bitów 8192, 16 bitów 65536, 18 bitów 262144, maks. 21 bitów |
| Zakręty | 1 (jednoobrotowy), standard wieloobrotowy 12 bitów 4096, wieloobrotowy maks. 14 bitów 16384 |
| Zużycie energii | ≤1,5 W |

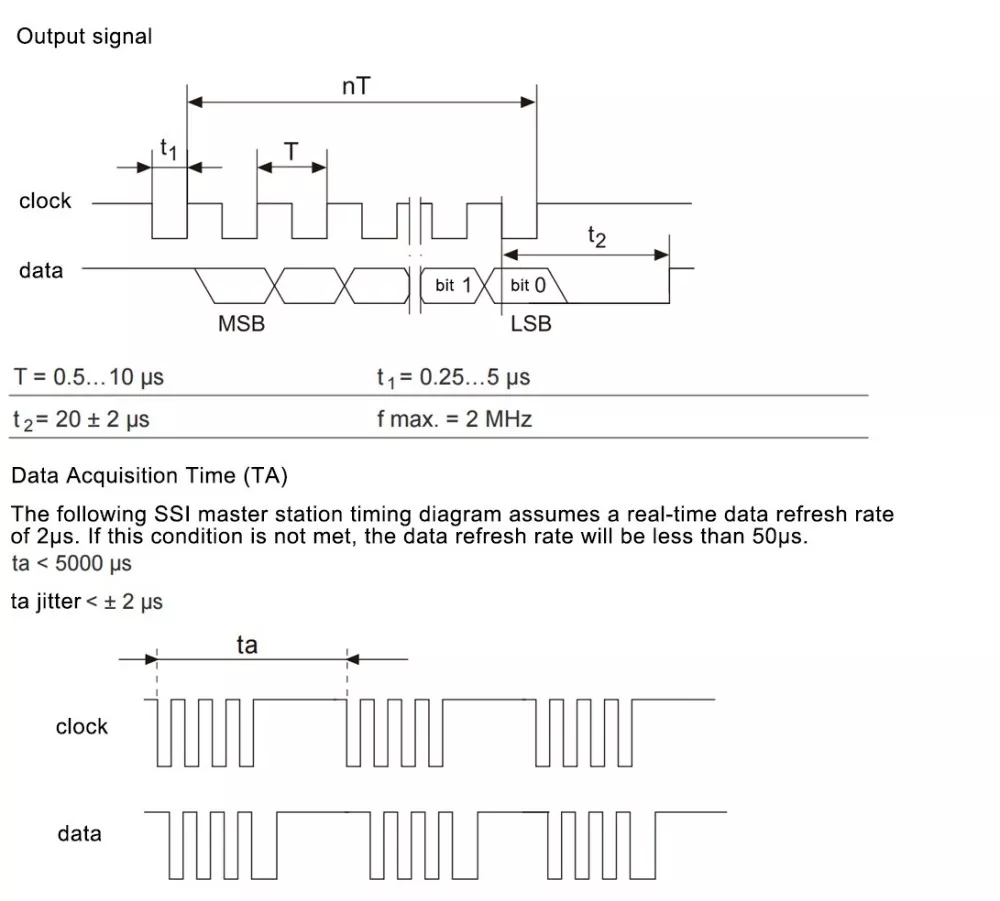

| Czas cyklu interfejsu | ≥16μs |
| Funkcja ręczna | Obróć kierunek, wyczyść |
| Kodowanie | Kod Graya, kod binarny |
| Wejście zegara | RS422 |
| Szybkość zegara | 100 kHz-2 MHz |
| Zabezpieczenie przed odwrotną polaryzacją | Tak |
| Zabezpieczenie przed zwarciem | Tak |
| Ochrona odgromowa i elektryczności statycznej | Tak |
| Maksymalna prędkość | 6000 obr./min |
| Obciążenie wrzeciona | Promieniowy 200N, osiowy 100N |
| Ochrona | IP65,IP68 |
| Moment rozruchowy | <0,01 Nm |
| Temperatura pracy | -30 ℃ ~ + 85 ℃ (-40 ℃ ~ 85 ℃ opcjonalnie) |
| Temperatura przechowywania | -40 ℃ ~ + 100 ℃ |
| Odporność na uderzenia | 1000m/s2,6ms(100g) |
| Antywibracyjny | 20g |

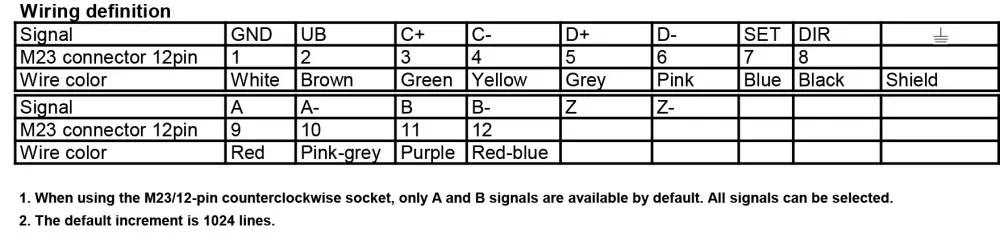

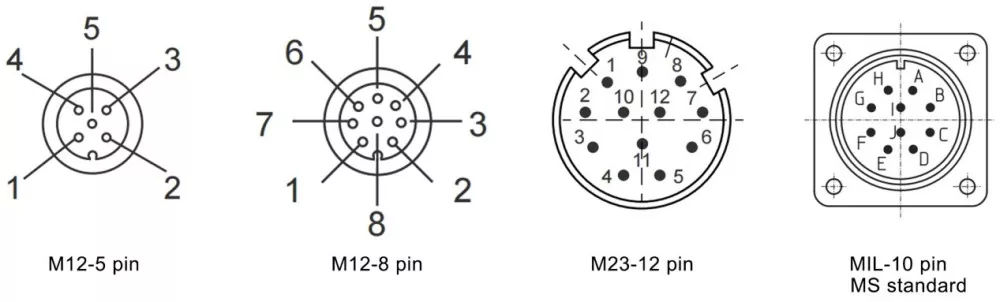

| Metoda połączenia | Kabel ekranowany 4x2x0,2-8, rdzeń M12-5, rdzeń M12-8, rdzeń M23-12, męskie złącze kołnierzowe |
| Metoda wychodząca | Promieniowy wylot boczny, osiowy wylot tylny |
| Fakultatywny | Wyjście przyrostowe TTL/RS422, HTL/push-pull |
| Sygnał przyrostowy | A+ A- B+ B- Z+ Z- |
| Impulsy na obrót | 1 ~ 4096 impulsów opcjonalnie (standard 1024,2048,4096) |
Ten wytrzymały enkoder SSI 58 mm jest szeroko stosowany w scenariuszach przemysłu ciężkiego o wysokiej niezawodności, wymagających stabilnego sprzężenia zwrotnego pozycji szeregowej i deterministycznej odpowiedzi na sygnał. Jest szeroko stosowany w produkcji stali i przemyśle metalurgicznym do śledzenia położenia walcowni, synchronizacji rolek transmisyjnych i sterowania ruchem ciężkiego sprzętu. Obsługuje krytyczne urządzenia produkcyjne w zakładach petrochemicznych, rafineriach i polach naftowych, zapewniając stabilny sygnał wyjściowy pozycji dla maszyn wydobywczych, przesyłowych i rafineryjnych w warunkach korozyjnych i o wysokich wibracjach. Dodatkowo idealnie nadaje się do stosowania w dużych urządzeniach górniczych, ciężkich maszynach dźwigowych i dźwigowych, blokach energetycznych w elektrowniach i wysokoobciążonych liniach produkcyjnych papiernictwa. Dzięki wyjątkowej zdolności adaptacji do warunków środowiskowych i stabilności sygnału zapewnia bezpieczną i ciągłą pracę podstawowego sprzętu mechanicznego o dużej wytrzymałości w trudnych i ryzykownych środowiskach przemysłowych.
O: Tak. Posiadamy niezależne możliwości badawczo-rozwojowe, stale optymalizujemy strukturę produktu, wydajność i technologię oraz co roku wprowadzamy na rynek ulepszone produkty dostosowujące się do nowych przemysłowych warunków pracy.
Odp.: Nowe produkty przejdą symulację projektu, test trwałości, test w ekstremalnych warunkach, produkcję próbną w małych partiach oraz próby terenowe u klienta i dopiero po całkowitym spełnieniu standardów zastosowań przemysłowych będą mogły wejść do produkcji masowej.
O: Absolutnie. Zachęcamy klientów do zgłaszania spersonalizowanych wymagań funkcjonalnych i wydajnościowych, a my możemy iterować i optymalizować produkty zgodnie z rzeczywistymi problemami związanymi z aplikacją na miejscu.
Odp.: Zachowamy zgodność wymiarów instalacyjnych, parametrów i protokołów produktów iteracyjnych, aby mieć pewność, że ulepszone produkty będą mogły bezproblemowo zastąpić stare produkty w sprzęcie klienta.
O: Tak. Możemy opracować ekskluzywne, dostosowane do dużych obciążeń enkodery dla specjalnych gałęzi przemysłu, specjalnego sprzętu i ekstremalnych warunków pracy, aby spełnić spersonalizowane potrzeby rynku i projektu.
