W jaki sposób Enkoder EtherNET IP do dużych obciążeń może poprawić precyzję i niezawodność w trudnych warunkach automatyki przemysłowej

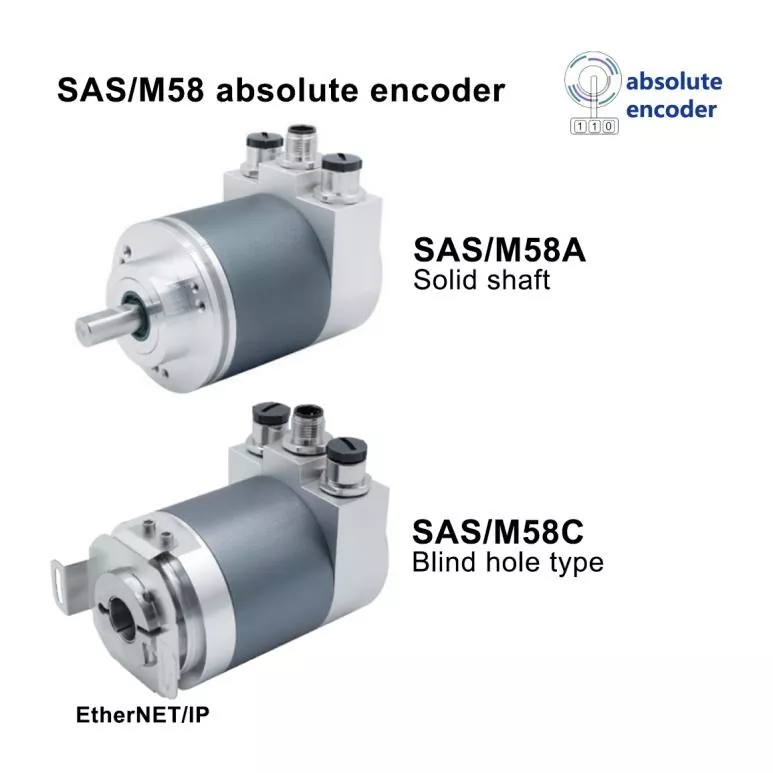

Kunshanopracowuje rozwiązania w zakresie sterowania ruchem dla wymagających środowisk przemysłowych, w tymEnkoder EtherNET IP o dużej wytrzymałoścido sieciowego sprzężenia zwrotnego pozycji. Dzięki obudowie o średnicy 58 mm, rozdzielczości jednoobrotowej do 18 bitów, transmisji 100 Mbit i solidnej ochronie przemysłowej, ten enkoder jest przeznaczony do zastosowań, w których istotne są dokładne sprzężenie zwrotne i niezawodna komunikacja.

Enkoder EtherNET IP Heavy Duty łączy wykrywanie położenia absolutnego z komunikacją w przemysłowej sieci Ethernet, umożliwiając systemom automatyki otrzymywanie niezawodnych danych o położeniu obrotowym, jednocześnie upraszczając integrację z sieciowymi architekturami sterowania. Nowoczesne zastosowania w przemyśle ciężkim wymagają czegoś więcej niż tylko podstawowego sprzężenia zwrotnego: sprzęt może być narażony na wibracje, kurz, wilgoć, zakłócenia elektromagnetyczne, wahania temperatury i ciągłe obciążenia mechaniczne. Dlatego właściwie zaprojektowany koder musi równoważyć rozdzielczość, wydajność komunikacji, trwałość mechaniczną i elastyczność instalacji. W tym przewodniku wyjaśniono, jak działają wytrzymałe enkodery oparte na EtherNET/IP, ich główne zalety techniczne, ważne specyfikacje, obszary zastosowań i kwestie związane z wyborem.

Spis treści

1. Co to jest koder EtherNET IP o dużej wytrzymałości?
2. Dlaczego sieć EtherNET/IP jest ważna w sterowaniu ruchem przy dużych obciążeniach?
3. Jakie są kluczowe cechy techniczne?
4. Najważniejsze dane techniczne w skrócie
5. Gdzie jest używany?
6. Jak wybrać odpowiedni koder?
7. Często zadawane pytania
8. Wniosek

Co to jest koder EtherNET IP o dużej wytrzymałości?

Enkoder EtherNET IP Heavy Duty to przemysłowy enkoder obrotowy przeznaczony do pomiaru położenia wału i przekazywania tych informacji za pośrednictwem przemysłowej sieci Ethernet EtherNet/IP. W przeciwieństwie do podstawowych urządzeń z przyrostowym sprzężeniem zwrotnym, enkoder absolutny może dostarczać określonych informacji o położeniu bez konieczności rekonstruowania położenia przez system sterowania na podstawie samych impulsów.

W przypadku wymagających systemów automatyki połączenie absolutnego wykrywania magnetycznego i komunikacji opartej na sieci Ethernet zapewnia praktyczny sposób łączenia maszyn obrotowych ze sterownikami PLC, sterownikami i innymi urządzeniami sieciowymi. Konstrukcja 58 mm opisana przez Kunshan obsługuje zarówno jednoobrotowy, jak i wieloobrotowy pomiar położenia, a konfigurowalna rozdzielczość pozwala systemowi sprzężenia zwrotnego dopasować się do różnych wymagań w zakresie sterowania ruchem.

Koder wykorzystuje precyzyjną technologię indukcji magnetycznej i obsługuje maksymalną prędkość transmisji EtherNet/IP wynoszącą 100 Mbit. Jego programowalne funkcje mogą obejmować rozdzielczość, podstawę czasu, prędkość, ustawione wartości, kierunek zliczania i adres IP, zapewniając inżynierom większą elastyczność podczas uruchamiania i integracji systemu.

Dlaczego sieć EtherNET/IP jest ważna w sterowaniu ruchem przy dużych obciążeniach?

Maszyny przemysłowe są coraz częściej połączone sieciami komunikacyjnymi. Zamiast traktować każdy czujnik jako izolowany komponent, nowoczesne architektury automatyki wymieniają dane pomiędzy enkoderami, sterownikami PLC, napędami, interfejsami HMI i systemami nadzoru.

EtherNet/IP jest szczególnie przydatny, gdy koder musi stać się częścią większej infrastruktury przemysłowej Ethernet. Enkoder może przesyłać informacje o pozycji przez sieć, wspierając scentralizowane monitorowanie i skoordynowane sterowanie maszyną.

• Integracja sieciowa:Komunikacja Ethernet pozwala enkoderowi stać się częścią połączonej architektury automatyki.
• Elastyczna rozbudowa:Urządzenia połączone w sieć można zintegrować z większymi systemami sterowania w miarę wzrostu wymagań sprzętowych.
• Cyfrowe sprzężenie zwrotne pozycji:Informacje o położeniu bezwzględnym umożliwiają dokładne monitorowanie maszyn wirujących.
• Zdalna diagnostyka:Komunikacja sieciowa może sprawić, że informacje o stanie sprzętu i informacjach zwrotnych będą bardziej dostępne dla systemów sterowania.
• Mniejsza złożoność okablowania:Architektura przemysłowego Ethernetu może uprościć komunikację w porównaniu z wieloma indywidualnymi połączeniami sygnałowymi.

Zalety te stają się szczególnie cenne w przetwórstwie stali, produkcji petrochemicznej, górnictwie, systemach dźwigowych i innych środowiskach, w których maszyny muszą działać w sposób ciągły i niezawodny.

Jakie są kluczowe cechy techniczne?

1. Sygnał zwrotny pozycji bezwzględnej o wysokiej rozdzielczości

Enkoder obsługuje rozdzielczość jednoobrotową do 18 bitów i rozdzielczość wieloobrotową do 14 bitów. Wyższa rozdzielczość pozwala systemowi sterującemu rozróżnić mniejsze zmiany położenia obrotowego, co jest przydatne w zastosowaniach wymagających precyzyjnego pozycjonowania mechanicznego.

2. Komunikacja 100 Mbit EtherNet/IP

Enkoder wykorzystuje komunikację Ethernet przemysłowy EtherNet/IP z szybkością transmisji do 100 Mbit. Zapewnia to sieciowy kanał sprzężenia zwrotnego odpowiedni dla nowoczesnych przemysłowych systemów sterowania i komunikacji na poziomie maszyny.

3. Wytrzymała konstrukcja mechaniczna

Enkoder o dużej wytrzymałości musi wytrzymać znacznie bardziej wymagające warunki niż czujnik ogólnego przeznaczenia. Dostępna konfiguracja wykorzystuje obudowę aluminiową, opcjonalnie dostępna jest stal nierdzewna. Konstrukcja obsługuje również konfiguracje promieniowych i osiowych wylotów kabli.

4. Ochrona przed zagrożeniami elektrycznymi i instalacyjnymi

Ochrona przed odwrotną polaryzacją i ochrona przed zwarciem pomagają zmniejszyć konsekwencje błędów w okablowaniu lub instalacji. Enkoder jest również wyposażony w ochronę przed wyładowaniami atmosferycznymi i elektrycznością statyczną, co może być przydatne w środowiskach przemysłowych wymagających dużej ilości prądu.

5. Elastyczna konfiguracja mechaniczna

Platforma enkodera 58 mm obsługuje konfiguracje z wałem pełnym i otworem nieprzelotowym. Można dostosować rozmiary wałów 6, 8, 10, 12 i 15 mm, a liczne konfiguracje złączy i kołnierzy pomagają inżynierom dostosować enkoder do różnych układów maszyn.

Najważniejsze dane techniczne w skrócie

Poniższe specyfikacje ilustrują, dlaczego ten enkoder może służyć wymagającym aplikacjom sieciowego sterowania ruchem:

Rzeczywisty wybór enkodera powinien zawsze opierać się na całym środowisku maszyny, w tym na wymiarach wału, prędkości obrotowej, obciążeniu mechanicznym, temperaturze, poziomie zanieczyszczenia, architekturze komunikacji i przestrzeni instalacyjnej.

Gdzie jest używany?

Wytrzymałe enkodery Ethernet są najcenniejsze tam, gdzie sprzężenie zwrotne położenia musi pozostać niezawodne, podczas gdy maszyny pracują w wymagających warunkach przemysłowych.

Sprzęt stalowy i metalurgiczny

Sprzęt do produkcji stali może wiązać się z wysokimi wibracjami, uderzeniami mechanicznymi, wysoką temperaturą i ciągłą pracą. Enkoder absolutny może zapewnić sprzężenie zwrotne obrotów dla rolek, maszyn przetwórczych i zautomatyzowanego sprzętu produkcyjnego.

Systemy petrochemiczne i rafineryjne

Obiekty petrochemiczne wymagają niezawodnego monitorowania i automatyzacji. Sieciowe sprzężenie zwrotne położenia może wspierać monitorowanie stanu sprzętu, zautomatyzowane mechanizmy i architektury zdalnego sterowania.

Maszyny górnicze i ciężkie

Sprzęt górniczy jest narażony na działanie pyłu, wibracji i naprężeń mechanicznych. Wytrzymała konstrukcja enkodera w połączeniu z przemysłową komunikacją Ethernet może zapewnić niezawodne sprzężenie zwrotne położenia dla inteligentnych maszyn.

Sprzęt do podnoszenia i podnoszenia

Duże systemy podnoszące wymagają dokładnego sprzężenia zwrotnego obrotu w celu koordynowania ruchu mechanicznego. Dane dotyczące pozycji bezwzględnej mogą przyczynić się do bardziej przewidywalnego pozycjonowania i monitorowania maszyny.

Produkcja energii i papieru

Urządzenia do wytwarzania energii i zautomatyzowane linie papiernicze mogą również skorzystać na sprzężeniu zwrotnym z enkoderów połączonych w sieć tam, gdzie ważna jest ciągła praca maszyny i scentralizowane sterowanie.

Jak wybrać odpowiedni koder?

Wybór enkodera przemysłowego powinien rozpocząć się od aplikacji, a nie tylko protokołu komunikacyjnego. Odpowiedni model musi spełniać zarówno wymagania elektryczne, jak i mechaniczne.

1. Sprawdź kompatybilność wału:Potwierdź średnicę wału, wymagania dotyczące wału pełnego lub otworu nieprzelotowego, wymiary kołnierza i dopuszczalne obciążenia mechaniczne.
2. Określ rozdzielczość:Wybierz wymaganą rozdzielczość jednoobrotową i wieloobrotową zgodnie z dokładnością pozycjonowania i wymaganiami sterownika.
3. Sprawdź kompatybilność sieci:Upewnij się, że sterownik PLC lub sterownik przemysłowy obsługuje wymaganą architekturę komunikacyjną EtherNet/IP i CIP.
4. Oceń warunki środowiskowe:Weź pod uwagę temperaturę, wilgoć, kurz, olej, wibracje, uderzenia i zakłócenia elektromagnetyczne.
5. Potwierdź prędkość obrotową:Upewnij się, że maksymalna dopuszczalna prędkość enkodera przekracza rzeczywistą prędkość maszyny z odpowiednim marginesem operacyjnym.
6. Rozważ instalację:Sprawdź typ złącza, kierunek wyjścia kabla, dostępną przestrzeń montażową i dostępność konserwacyjną.
7. Przejrzyj wymagania dotyczące ochrony:Dopasuj obudowę i poziom uszczelnienia do rzeczywistego środowiska, zamiast polegać wyłącznie na nominalnych specyfikacjach maszyny.

Dla inżynierów porównujących różne produkty przydatna jest również ocena wsparcia technicznego, możliwości dostosowywania, kontroli jakości, dokumentacji i obsługi posprzedażnej. Czynniki te mogą mieć znaczący wpływ na całkowity koszt projektu i długoterminową niezawodność.

Często zadawane pytania

Jaka jest maksymalna prędkość komunikacji enkodera?

Interfejs EtherNet/IP obsługuje prędkość transmisji do 100 Mbit. Dzięki temu enkoder nadaje się do integracji z przemysłową architekturą sterowania Ethernet.

Czy enkoder obsługuje zarówno pomiar jednoobrotowy, jak i wieloobrotowy?

Tak. Enkoder obsługuje zarówno jednoobrotowy, jak i wieloobrotowy pomiar położenia absolutnego. Rozdzielczość jednoobrotowa może osiągnąć 18 bitów, a rozdzielczość wieloobrotowa może osiągnąć 14 bitów.

Jakiego zasilania potrzebuje enkoder?

Określony zakres zasilania wynosi 10–30 VDC, co czyni go kompatybilnym z powszechnymi przemysłowymi architekturami zasilania sterującego.

Czy można dostosować rozmiar wału i konfigurację mechaniczną?

Tak. Można dostosować rozmiary wałów, w tym 6, 8, 10, 12 i 15 mm. W zależności od wymagań instalacyjnych można także wybrać różne konfiguracje kołnierzy, złączy i wyjść kablowych.

Jakie środowiska są odpowiednie dla tego typu kodera?

Przeznaczony jest do wymagających zastosowań przemysłowych, takich jak produkcja stali, obiekty petrochemiczne, ciężkie maszyny inżynieryjne, sprzęt górniczy, systemy dźwigowe, elektrownie i zautomatyzowane linie produkcyjne. Odpowiednie zabezpieczenie i konfigurację materiałów należy wybrać w zależności od rzeczywistych warunków panujących w miejscu montażu.

Wniosek

Enkoder EtherNET IP Heavy Duty może zapewnić silną kombinację bezwzględnego sprzężenia zwrotnego położenia, łączności z przemysłową siecią Ethernet, wysokiej rozdzielczości i wytrzymałości mechanicznej. Dzięki takim funkcjom, jak rozdzielczość jednoobrotowa do 18 bitów, komunikacja 100 Mbit, elastyczne konfiguracje wałów i zabezpieczenia przemysłowe, doskonale nadaje się do sieciowej automatyki o dużym obciążeniu, gdzie krytyczne znaczenie ma niezawodne sprzężenie zwrotne. Jeśli oceniasz specyfikacje enkodera dla nowej maszyny, modernizujesz istniejący system automatyki lub opracowujesz dostosowane do indywidualnych potrzeb rozwiązanie do sterowania ruchem,skontaktuj się z namiaby omówić wymagania aplikacji, konfigurację mechaniczną i potrzeby komunikacyjne z zespołem inżynierów Kunshan.
